Три однофазных счетчика вместо одного трехфазного

Виды подключений

Типы подключений нагревателей к источнику питания.

В настоящее время типы подключений различаются по количеству фаз: одна, две или три. Отсюда и названия типов подключений:

однофазное;
двухфазное;
трехфазное.

Однофазное подключение предусматривает самый простой способ подключить нагреватель к источнику питания: на один из двух проводов, идущих от сердечника нагревателя, подается фаза, на другой провод – нейтраль или, как принято говорить, «ноль» (рис. 1).

Рисунок 1. Однофазное подключение.

Однофазный тип подключения широко применяется в типичной электросети, где напряжение составляет 220 – 240 Вольт, и в других сетях, которые имеют такие значения напряжения: 12, 24, 36, 48, 60 и 110 Вольт.

На рисунке 2 показана схема подключения к однофазному источнику питания.

Рисунок 2. Схема однофазного подключения.

В силу того, что нагреватель не предполагает наличие собственной полярности, фаза может подаваться на любой из проводов. Данный факт относится к преимуществам использования такого типа подключения: простота и универсальность.

Двухфазное подключение также используется с помощью двух проводов, идущих от нагревателя. Однако там, где в однофазном подключении подается «ноль», в двухфазном подается вторая фаза (рис. 3). Таким образом , данный вид подключения не предусматривает наличие нейтрали.

Рисунок 3. Двухфазное подключение.

Двухфазное подключение используется в энергосетях, напряжение которых варьируется в пределах 380 – 400 Вольт.

На рисунке 4 показана схема подключения к двухфазному источнику питания. Как было сказано раннее, визуальных и конструктивных изменений, по сравнению с однофазным типом, данный тип подключения не имеет.

Рисунок 4. Схема двухфазного подключения.

Преимуществом такого типа подключения является возможность получить больше мощности от нагревательного элемента. Повышение мощности оказывает негативное влияние на надежность и ресурс нагревателя – это является единственным недостатком использования двухфазного подключения

Трехфазное подключение может быть реализовано двумя способами. На рисунке 5 показаны две схемы исполнения трехфазного подключения: звезда и треугольник.

Рисунок 5. Схемы исполнения трехфазного подключения.

Разница между этими схемами заключается только лишь в отличительном напряжении питания, которое будет подаваться нагревателю: либо фазные 220 вольт, либо линейные 380 вольт к источнику питания. Фазы будут иметь одинаковый ток, какой бы не была выбрана схема.

Трехфазное подключение по схеме звезда показано на рисунке 6.

Рисунок 6. Трехфазное подключение по схеме звезда.

Подключение по схеме звезда предусматривает наличие нулевого провода, который для визуальной разницы имеет синий цвет. Существует возможность не использовать нулевой провод, если его наличие в схеме не было предусмотрено клиентом. Однако, мы настоятельно не рекомендуем использовать подключение по схеме звезда без использования нулевого контакта.

На рисунке 7 представлен принцип подключения по схеме звезда.

Рисунок 7. Принцип подключения по схеме звезда.

Если нагреватель имеет вместо проводов для подключения контакты, то производитель отмечает нулевые контакты синим цветом так, как это показано на рисунке 8, 9.

Рисунок 8. Подключение по схеме звезда без проводов в нагревателе.

Рисунок 9. Подключение сухого ТЭНа по схеме звезда.

Преимуществом схемы звезда трехфазного подключения является повышение надежности и срока службы используемого нагревателя. Данный факт объясняется использованием фазного напряжения, которое составляет 220 -240 вольт, а также использованием резистора в цепи с более высокими показателями сечения. Недостатком такой схемы является обратная сторона преимущества – при использовании фазного напряжения показатели мощности не так велики, как при использовании другой схемы подключения – треугольной.

Трехфазное подключение по схеме треугольник показано на рисунке 10.

Рисунок 10. Трехфазное подключение по схеме треугольник.

Подключение по схеме треугольник используется при работе с линейным напряжением порядка 380 вольт. Поэтому каждый участок цепи нагревателя получает две фазы, чем отличается от подключения по схеме звезда, где на каждый участок цепи приходится лишь одна фаза.

Треугольное подключение, которое принято считать классическим, имеет 3 провода, на которые подается три фазы. Наличие нулевого провода данная схема подключения не предусматривает. На рисунке 11 и 12 показаны принципы подключения нагревателя и сухого ТЭНа по схеме треугольник.

Рисунок 11. Принцип подключения по схеме треугольник.

Рисунок 12. Подключение сухого ТЭНа по схеме треугольник.

Преимуществом такой схемы подключения является более высокие значения мощности, по сравнению со схемой звезда, а также более удобное подключение без использования лишних проводов. Недостатком такой схемы является лишь недостаток использования высокого напряжения, которое снижет ресурс нагревателя.

Заземление предназначено для предотвращения несчастных случаев на производстве, а зануление предназначено для выравнивания потенциалов в цепи – не стоит данные понятия считать синонимами.

Читайте так же:
Симплекс показания счетчиков электроэнергия

Оборудование должно быть изначально заземлено, что требует техника безопасности, тем ниже риск несчастного случая (рис. 13). Исключениями являются нагреватели без металлического корпуса, которые не нуждаются в заземлении.

Рисунок 13. Влияние заземления на безопасность человека.

На рисунке 14 — 16 показаны различные схемы подключения с использование заземляющего провода.

Однофазные и трёхфазные электросчётчики

Электрическую энергию, расходуемую на объектах жилого сектора, в коммерческих и производственных зданиях, контролируют и регистрируют однофазные и трёхфазные счётчики.

  • Однофазные устройства подключаются к двухпроводной сети напряжением 220 вольт с фазным и нулевым проводами и переменным током, эти счётчики фиксируют расход электричества.

Рисунок 1 — Подключение однофазного электросчётчика

  • Трёхфазные устройства тоже предназначаются для учёта электроэнергии и контроля над её расходованием, но работают такие счётчики в сетях переменного тока с напряжением 380 вольт и четырьмя проводами, один из которых нулевой.

Рисунок 2 — Подключение трёхфазного электросчётчика

Использование счётчиков различных видов

Приборы учёта электроэнергии различаются не только конструктивно, но и сферами применения. Однофазные устанавливаются:

  • в квартирах;
  • офисных зданиях;
  • общественных учреждениях;
  • небольших торговых предприятиях;
  • гаражных постройках;
  • частных и дачных домах.

Однофазные приборы проще по устройству, чем трёхфазные электросчётчики, и дают максимальное удобство при снятии показаний потребления электроэнергии. Трёхфазные счётчики отличаются большей точностью, они незаменимы:

  • на промышленных предприятиях;
  • в автосервисах;
  • супер- и гипермаркетах и т. п.

Также их монтируют в квартире или доме, если к жилой недвижимости подведена трёхфазная сеть.

Какой счётчик выбрать?

Тип электросети

Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным. Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз.

ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию. Такой визит необходим для опломбировки прибора.

Рисунок 3 — Опломбированный электросчётчик

Механизм электросчётчика

Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.

В электронных устройствах измерение потребляемой энергии производится преобразованием аналоговых входных сигналов тока и напряжения в цифровые импульсы. В отличие от однотарифных индукционных эти приборы могут:

  • работать в нескольких режимах;
  • управляться дистанционно.

Они обладают меньшей погрешностью и рассчитаны на значительные нагрузки.

Существуют еще гибридные счётчики с механической частью вычислительного устройства, но с цифровым дисплеем.

С учётом эксплуатации в условиях невысокой нагрузки практичнее устанавливать классические приборы. Большие плюсы однофазных и трёхфазных счётчиков индукционного типа — долговечность и надёжность. Если они и проигрывают электронным устройствам, то только в функциональности. Электромеханические приборы действуют в однотарифном режиме, удалённо их невозможно контролировать.

Количество схем учёта электроэнергии

С целью экономии рекомендуется установка счётчиков:

  • двухтарифных — работают по дневному и ночному режимам учёта;
  • многотарифных — контролируют расход энергии в нескольких режимах (с ночным, пиковым и полупиковым дневными периодами).

Если установлен двухтарифный однофазный или трёхфазный электрический счётчик с дневной (7:00–23:00) и ночной (23:00–7:00) режимами учёта, существенную экономию даст максимальное смещение основного расхода энергии на ночь и раннее утро.

Рисунок 4 — Трёхфазный многотарифный электросчётчик

Если ночью электротехника практически не используется, установка многотарифного прибора нерентабельна — владелец не получит выгоды. Но если потребитель готов перенести работу энергоёмких приборов на время действия льготного тарифа, приобретение такого счётчика оправдано.

Максимальный ток

Следует определить, какой мощности электроприборы будут использоваться в жилом помещении или на производственном объекте. Эти показания суммируются и делятся на значение напряжения. Если имеется проект электроснабжения, то на схеме (там, где обозначен символ вводного автомата) обычно указывается максимальный ток. На коммутационном аппарате в щите проставляется ампераж. Например, если вводной автомат рассчитан на 40 ампер, то электросчётчик необходимо устанавливать не ниже чем на 60.

Читайте так же:
Электронный счетчик электроэнергии dds28u

Класс точности

По современным требованиям учёта электрической энергии класс точности контролирующего прибора не должен превышать 2,0 для жилой недвижимости. Если устройство предназначено для предприятия или магазина, то требования ужесточаются до значения 1,0. В старом жилом фонде еще пользуются однофазными электросчётчиками с классом точности 2,5, но по правилам они подлежат скорейшей замене. От величины этого параметра зависит и стоимость электросчётчика: чем меньше число, тем модель дороже. Выяснить класс точности можно по обозначению на панели прибора (цифры в окружности).

Межповерочный интервал

Он проставляется на пломбе счётчика. Пломбы поверки однофазных приборов учёта рассчитаны на 24 месяца (ориентир — две последние цифры поверочного года) и трёхфазных — не более 12 месяцев.

ДОМОСТРОЙСантехника и строительство

  • Главная
  • Связаться с нами
  • Четверг, 12 декабря 2019 1:07
  • Автор: Sereg985
  • Прокоментировать
  • Рубрика: Строительство
  • Ссылка на пост
  • https://firmmy.ru/

Здравствуйте, можно ли устанавливать трехфазный счетчик электроэнергии в однофазную цепь? И должен ли представитель энергосбыта принять подобный учет?

Предварительный этап

Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его необходимо предварительно опрессовать наконечником.

Рисунок 1 – ТС Меркурий 231

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. (ПУЭ Глава 7.1, п. 7.1.64).

Рисунок 2 – Непосредственное включение ТС в сеть

При монтаже приборов учета электроэнергии в частных домах в зависимости от величины тока в электрической цепи применяется вполне конкретная схема подключения трехфазного счетчика. Он включается непосредственно в разрыв питающей линии либо через понижающий токовый трансформатор. Второй вариант подключения трехфазного электросчетчика применяется при токах потребления более 100 Ампер. Оба эти способа подсоединения учетного прибора имеют свои особенности, разбираться в которых владелец дома должен обязательно.

Виды включений и их особенности

В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:

  • прямое подсоединение;
  • косвенное включение;
  • полукосвенное подключение.

Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.

Разновидности полукосвенного метода

Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:

  • десятипроводная схема;
  • соединение путем расключения на специальной колодке;
  • подключение по схеме «звезда».

Десятипроводная коммутация

Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.

Еще одно достоинство 10-ти проводного подсоединения состоит в независимом подключении каждой из трех фаз. При пропадании одной из них оставшиеся две сохраняют функциональность прибора.

Другие схемы подсоединения

Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.

Читайте так же:
Расходомер счетчик электромагнитный фланцевый взлет

Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.

Выбор прибора учета

Перед тем как подключать 3х фазный счетчик, подходящий для частного дома, нужно убедиться в том, что использование этой марки прибора предусмотрено типом питающей сети. Далее потребуется выяснить, на какой рабочий ток должен быть рассчитан приобретаемый счетчик. При этом следует исходить из величины учитываемой прибором и потребляемой в нагрузке мощности. Как правило, в этом случае ориентируются на номинал вводного автомата, в соответствии с которым возможны следующие варианты:

  • при использовании выключателя с уставкой «40» рабочий ток счетчика должен быть 60 Ампер;
  • при номинале автомата 40-60 Ампер приобретать следует учетный прибор с предельным токовым показателем в 100 Ампер.

При выборе нужного счетчика для частного дома важно продумать вопрос возможности экономии электроэнергии, потребляемой в личном хозяйстве. Поэтому предпочтение обычно отдается современным электронным приборам, имеющим функцию «день-ночь» и позволяющим учитывать расход по льготному тарифу.

Большим плюсом трехфазного счетчика считается наличие в нем возможности фиксировать график нагрузки и вести учет потребленной мощности за любой временной отрезок. При выборе такого прибора важно поинтересоваться его классом точности (от 0,2 до 2,5) и допустимым температурным диапазоном. Желательно чтобы последний показатель был как можно шире (от – 20º C до 50º C).

Включение в однофазную цепь

Чтобы подключить счетчик, рассчитанный на трехфазное питание, в однофазную сеть, сначала потребуется ознакомиться с отличиями этих двух видов электропитания. При каждом из них в составе кабеля, подводящего напряжение с трансформаторной подстанции, имеется нулевой рабочий проводник N и фазы (одна или три).

В однофазной сети разность напряжений между фазными жилами A, B, C и нулем составляет 220 Вольт, а между самими фазами – 380 Вольт. Так называемое «линейное» напряжение образуется за счет того, что векторы действующих потенциалов на каждой из фаз сдвинуты относительно друг друга на 120 градусов.

При обилии на рынке продаж различных моделей однофазных измерителей тока включение трехфазного счетчика в однофазную сеть применяется крайне редко. В большинстве случаев схема такой коммутации аналогична прямому включению. Отличие состоит в том, что линии B и C не подключаются к счетчику, подсоединению подлежит только одна фаза. Существенным недостатком такого включения является возможность проблем с контролирующими организациями, которым очень не нравятся все варианты расключений, не соответствующие действующим нормативам и стандартам.

Новые правила подключения

Подключать приборы учета электроэнергии в частных домах можно различными способами. Выбор той или иной схемы включения трехфазного счетчика определяется мощностью обслуживаемых нагрузок, а также типом самого учетного прибора. В новой редакции ПУЭ под номером 7 особо оговаривается порядок установки и подключения трехфазных и однофазных приборов учета. Правильный подход к решению этого вопроса сводится к выполнению следующих рекомендаций:

  • подключать 3-х фазные электросчетчики следует по самой простой и надежной схеме коммутации;
  • используемые при этом трансформаторы тока должны соответствовать коэффициенту перерасчета, предусмотренному для выбранного образца счетчика;
  • при подключении электронного прибора обязательно соблюдение равномерности загруженности каждой из фаз питающей линии.

Последнее требование предполагает, что токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы. Нарушение этого правила влечет за собой перегрузку нейтрального проводника и постепенное его разрушение. Специалисты называют это неприятное явление «отгоранием нуля». Оно опасно тем, что при обрыве нуля совмещенный нейтральный проводник утрачивает свою защитную функцию. В такой ситуации опасность случайного поражения высоким напряжением работающего на электрооборудовании оператора резко возрастает.

Читайте так же:
Установка электросчетчика меркурий 234

При рассмотрении способов крепления учетного прибора в распределительном щите выделяются следующие подходы:

  • фиксация посредством трех крепежных винтов (этот метод подходит для корпусов счетчиков типа S или Ш);
  • монтаж прибора учета на специально оборудуемую в щите DIN-рейку (для корпусов R или P).

Во втором случае положение крепежной направляющей регулируется таким образом, чтобы отверстия на корпусе прибора и ее собственные прорези полностью совпадали.

Вопросы, связанные с подключением трехфазного электрического счетчика в щитке частного дома, регулируются нормативными документами (ПУЭ, например). При организации и проведении этих процедур самое главное – выбрать надежный и безопасный вариант включения измерительного прибора в силовую линию.

Как подключить три фазы к частному дому

Как распределить нагрузку по фазам в частном доме?

Теперь давайте вместе подумаем, что из этого будет работать совместно, а что вряд ли. И сделаем некую виртуальную модель как распределить нагрузку по фазам в частном доме. Для этого посчитаем возможную максимальную мощность.

Итак, как мы видим самое нагруженное помещение в доме — кухня.

Самая мощная в доме — варочная поверхность. Для загородного дома использовать необходимо трехфазную плиту, причем подключаем мы ее только на две фазы «В» и «С». Если мы задействуем только одну фазу, то мощности нам хватит только на две конфорки. Дальше поймете почему мы будем использовать только две фазы, а не три.

Все остальные розетки на кухне мы распределяем на фазу «А». Больше эту фазу мы не будем задействовать вообще. Это будет самая нагруженная фаза.

Однако и другую фазу мы не будем использовать на кухне. Исключение составит варочная поверхность, которая соединена по двухфазной схеме.

Это сделано для того, чтобы исключить появление двух разных фаз в соседних розетках. Тем самым мы обезопасим себя от возможности встречи с линейным напряжением. Это те 380 вольт, которые могут серьезно навредить здоровью. 220 вольт вообще не страшны по сравнению с 380 В. Запомните это.

Осталось совсем чуть-чуть. Бойлер вместе со стиральной машинкой подключаем через устройство защитного отключения на фазу «В».

Оставшееся оборудование вешаем на фазу «С».

Вот примерно так и распределяем нагрузку по фазам в частном доме.

Конечно, это приведена типовая схема распределения. Возможно, вы вообще не любите готовить и у вас есть только микроволновка. Также все относительно по поводу котельного оборудования, но результат везде должен получаться одинаковый. Мощность электроприборов распределяется равномерно по трем фазам, желательно, чтобы двух разных фаз не было в одной комнате. Если так не получается разводите их по противоположным сторонам помещения.

Если при сборке распределительного щита поставить устройства защиты от перенапряжения с индикаторами напряжения и тока: можно в режиме онлайн увидеть какая фаза перегружена, а где нет нагрузки. Тоже самое можно сделать с помощью токовых клещей.

Однако правильно собрать щит на этапе строительства выйдет гораздо дешевле и лучше, чем перекраивать его после.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

Читайте так же:
Не опечатан электрический счетчик

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

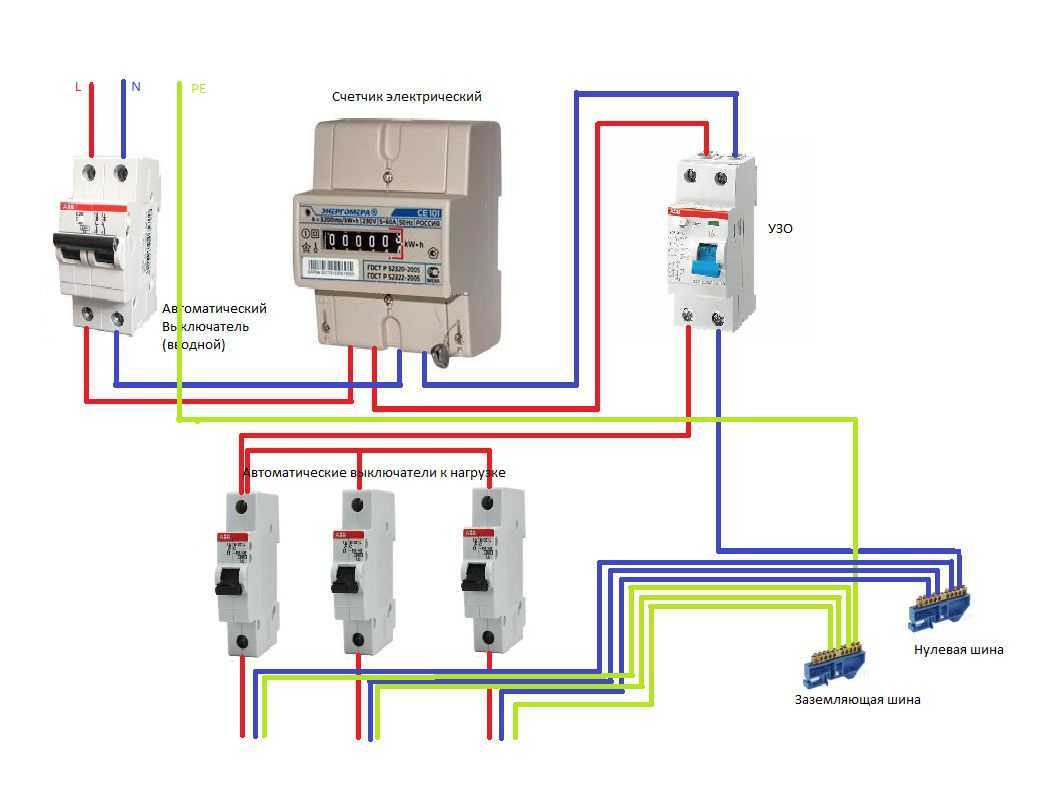

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Что такое трехфазный электрический счетчик?

Как выглядит трехфазный электрический счетчик? Фото № 1

Трехфазный электрический счетчик – это стандартный прибор учета, устанавливаемый в отдельных жилых помещениях или в их комплексах. Главной функцией данного устройства является проведение подсчета потребляемой в конкретном жилище электроэнергии и отражение сформированных показаний в удобной для человека форме.

Отличие трехфазного счетчика от однофазного заключается в том, что первый способен работать в более загруженных сетях, менее прихотлив в использовании и более точен в показаниях. Однако для небольших жилых помещений особого смысла в установке трехфазных приборов учета нет, так как все необходимые показания в полной мере сможет отображать и однофазное устройство. В любом случае, на территории нашей страны с одинаковой частотой применяют оба вида электросчетчиков.

Различить между собой трехфазный и однофазный счетчик очень просто – достаточно обратить внимание на то, сколько проводов подходит к прибору:

  • если 3 и менее – устройство работает на одной фазе;
  • если более 3 – устройство трехфазное.

Заставляют выносить счетчик электроэнергии на улицу: законно ли требование в России, и кому это выгодно?

Поставщики электроэнергии требуют монтировать счетчики на улице для удобства их осмотра и снятия показаний.

Кроме того, при температуре воздуха ниже нуля прибор часто работает не в пользу граждан. Погрешность достигает 10% и более. Это «на руку» сбытовой компании. Установленные таким образом счетчики быстрее выходят из строя, соответственно — возрастают расходы собственников на их замену, монтаж и опломбировку.

Потребители задаются вопросом: законна ли такая установка?

Условия энергетиков по монтированию устройств вне помещений незаконны!

Они идут вразрез со следующими нормативными актами:

1. П. 1.5.27 ПУЭ (правил устройства электроустановок)

В документе говорится, что счетчик следует устанавливать в легкодоступном для техобслуживания сухом помещении с температурой зимой не ниже нулевой отметки.

Вынос прибора на улицу подвергает его влиянию атмосферных осадков и низких температур.

2. П. 1.5.29 ПУЭ

Допустимая высота монтажа счетчика находится в интервале от 0,4 до 1,7 м от пола.

Рекомендации энергетиков установить счетчик повыше для его сохранности нарушают данную норму и создают значительные неудобства собственнику при ежемесячном снятии показаний расхода электроэнергии.

3. Ст. 210 ГК РФ

Собственник отвечает за сохранность своего имущества, если иное не предусмотрено договором.

Выдвигая требования установить прибор на улице, энергосбытовая компания лишает владельца возможности сохранить его. Доступ к уличному электросчетчику имеют все желающие, в т. ч. хулиганы и воры.

На основании вышеизложенного, собственник вправе отказаться от монтажа устройства вне помещения.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
