  1. Упростить контроль показаний электросчётчиков. Делать это без посещения домовладений.

Есть два варианта сбора информации:

1 ВАРИАНТ

Все предлагаемые электросчётчики (мы занимаемся электросчетчиками производства ЗАО «РиМ») оснащены радиоканалом для сбора показаний, дальность 100 и более метров в зависимости от местности. Электросчётчик устанавливается на опоре около изоляторов (на отводе воздушной линии к абоненту). Показания с электросчётчика снимаются по радиоканалу с помощью радиомодема РиМ 043.01 на ноутбук. Программное обеспечение и его обновления бесплатны, размещены на сайте завода. Потребители заносятся в базу, опрос происходит в полуавтоматическом режиме, т.е. в радиусе действия радиомодема все потребители опрашиваются по нажатию на кнопку в программе. Для опроса потребителей вне радиуса действия радиомодема необходимо переместиться ближе к опрашиваемым приборам учета электроэнергии.

2 ВАРИАНТ

Полностью автоматизированный сбор информации с возможностью удалённого сбора и передачи показаний (напр. из другого города). Счётчики объединяются в сеть с помощью маршрутизатора каналов связи МКС РиМ099.02. МКС РиМ099.02 опрашивает счётчики, сохраняет данные и по запросу передаёт их через GSM — модем или радиомодем на компьютер. На компьютере устанавливается программное обеспечение (ПО и его обновления бесплатны, размещены на сайте завода). Потребители заносятся в базу, показания с абонентов собираются по команде оператора.

  1. Исключить потребление энергии в обход электросчётчика (исключить воровство электроэнергии).

Электросчётчик устанавливается на опоре около изоляторов (на отводе воздушной линии к абоненту), за счёт способа установки (патент до 2020 года) происходит защита от хищения электроэнергии самыми распространёнными способами, т.е. от «накидок» на провода, от скрытого подключения до счётчика.

Кроме того имеется защита от хищения электроэнергии когда абонент ворует электроэнергию путём взятия «нуля» с «земли», в таком случае счётчик показывает ампер*часы и в журнал (память счётчика, срок хранения информации не менее 30 лет) заносится информация о факте хищения электроэнергии.

  1. Обеспечить возможность дистанционного отключения неплательщиков.

В линейке электросчётчиков РиМ есть приборы учета электроэнергии с функцией управления нагрузкой, т.е. отключение абонента. Реализованы две возможности отключения абонентов.

1-ая возможность непосредственное отключение абонента путём передачи команды на электросчётчик абонента.

2-ая возможность это ограничение мощности потребляемой абонентом. Абоненту выделяется мощность напр. 6 кВт. При превышении порога установленной мощности срабатывает реле и отключает абонента, при уменьшении нагрузки происходит автоматическое подключение. Эта функция нужна для контроля мощности и для предотвращения выхода из строя дорогостоящего трансформатора.

Система удаленного сбора данных с электросчетчиков.

    Алексей Михайлов 4 лет назад Просмотров:

1 Система удаленного сбора данных с электросчетчиков. Система предназначена для автоматизации процесса сбора, хранения, обработки и анализа информации, необходимой для осуществления технического и коммерческого учета электроэнергии в бытовом секторе (коттеджные поселки, садоводства, гаражные кооперативы, ТСЖ и т.д.) и позволяет полностью исключить безучетное потребление электроэнергии абонентами. Система работает с однофазными счетчиками ЛЕ RF.Р2.5-60А, ЛЕ221.1.RF.PO.5-60A, ЛЕ221.1.RF.P1.5-60A, ЛЕ RF.D0.5-60A и трехфазными счетчиками НЕВА и НЕВА МТ 314 со встроенными радиомодемами. Система позволяет Имея URL адрес, пароль и логин, клиент на компьютере, подключенном к интернету, может контролировать потребление энергии абонентами каждые 15 мин, а так же: Снимать показания счетчиков по тарифам и мгновенную мощность на любую дата с момента подключения системы. Определять энергию, потребленную абонентом за любой период (неделя, месяц, квартал, год и т.д.) с момента запуска системы. Определять потери как разницу суммы показаний всех абонентов и показаний балансовых (входных) счетчиков. Контролировать превышение абонентами потребляемой мощности. Выписывать квитанции абонентам для оплаты за определенный период времени. При использовании исполнения электросчетчиков с расцепителем (ЛЕ К.RF.P1.5-60A) возможно дистанционное отключение или ограничение абонента по мощности. Комплект поставки. Для однофазной точки учета. Счетчик ЛЕ RF. со встроенным радиомодемом. Ящик для установки однофазного счетчика на опоре. / Возможна поставка узла учета в сборе/ Для трехфазной точки учета Счетчик НЕВА МТ 314 (5-100А)с р/модемом. Ящик для установки трехфазного счетчика на опоре. / Возможна поставка узла учета в сборе/ Концентратор «Ленэлектро 868» (один на 1000 счетчиков). Балансовый счетчик НЕВА 313 (5-10А) с р/модемом (на каждый вводной фидер).

Читайте так же:
Счетчик конца света до ноября 2017

2 Затраты на содержание системы р/ месяц (оплата SIM карты оператора сотовой связи, установленной в концентраторе) Гарантийный срок эксплуатации системы 3 года Функциональная схема работы системы: Краткое техническое описание системы: Система способна контролировать поставку электроэнергии конечным потребителям в пределах города, а также в сельской местности. Наращивание системы производится за счёт добавления новых устройств сбора и передачи данных-концентратора (далее УСПД). Каждый УСПД формирует собственную радиосеть из счетчиков. Количество счётчиков в одной радиосети не должно превышать 1000 шт. УСПД автоматически производит опрос всех подключенных к нему счетчиков и передает данные в центр обработки данных (далее сервер ЦОД). Общее количество точек учёта, данные по которым ЦОД способен хранить и обрабатывать, достигает миллиона абонентов. Структура системы: Система имеет распределенную трехуровневую структуру. Первый уровень системы образуют счетчики, установленные в точках учета и/или контроля баланса. Счетчики ведут учет потребляемой электроэнергии и управляют ее подачей потребителям. В зависимости от типа потребителя для учета электроэнергии и управления потреблением используются одно- или трехфазные счетчики. Трехфазные счетчики используются также для контроля баланса на заданных участках электросети. Обмен данными со счетчиком осуществляется по радиоканалу.

3 Второй уровень системы образуют концентратор (УСПД), которые выполняют функции сбора и временного хранения данных, а также коммуникационные функции. УСПД поддерживает двустороннюю связь с сервером ЦОД с помощью сотовой сети связи GSM/GPRS или Ethernet. На третьем уровне располагается сервер ЦОД системы, который осуществляет сбор и долговременное хранение данных, а также на основе собранной учётной информации решает задачи, связанные с учётом электроэнергии. Серверное программное обеспечение ЦОД. Сервер ЦОД может работать под управлением ОС Linux или Windows Server. Программное обеспечение сервера ЦОД состоит из следующих модулей: модуль обмена данными с УСПД; модуль хранения данных; модуль вычислений; модуль WEB интерфейса пользователя. ПО сервера реализует следующие функции: — сбор и сохранение в базе данных (далее БД) показаний с счетчиков; — выявление пробелов в показаниях счетчиков и их заполнение путем запроса данных из БД УСПД, буферной памяти радиомодуля, внутренней памяти счетчика или ручным вводом; — передачу произвольных команд счетчикам и получение результатов их выполнения (запросы журналов отключений, коррекция времени и т.п.); — построение баланса по системам учета WEB интерфейс пользователя: o управление концентраторами, привязка счетчиков к концентраторам; o ведение справочников абонентов, счетчиков, точек учета, систем учета; o построение отчетов: показания счетчиков на дату, вычисление разницы показаний счетчиков за период времени, вычисление расхода электроэнергии за прошлый месяц (поддерживается многотарифный учет до 4-х разных тарифов).

4 Концентратор ЛЕНЭЛЕКТРО 868 (УСПД) УСПД работает под управлением ОС Linux и специализированного программного обеспечения. УСПД имеет встроенный радиомодуль диапазона 868МГц для обмена данными со счетчиками. УСПД является координатором самоорганизующейся MESH радиосети состоящей из счетчиков оснащенных радиомодулем, в которой каждый узел выполняет функции роутера. После включения питания УСПД в автоматическом режиме строит радиосеть из счетчиков. При этом маршруты передачи данных оптимизируются таким образом, что минимизируется количество ретрансляций необходимых для устойчивой связи с удаленными счетчиками. При изменении условий связи радиосеть способна адаптироваться к ним в автоматическом режиме. Связь УСПД с сервером ЦОД осуществляется через сеть Internet. УСПД устанавливают подключение к серверу ЦОД через VPN соединение, чем обеспечивается защищенный обмен данными. Основные функции ПО УСПД: — сбор показаний счетчиков в автономном режиме и сохранение их в архиве глубиной до 3- х лет; — передачу полученных показаний от счетчиков на сервер ЦОД; — передачу на сервер ЦОД по запросу архивных показаний счетчиков; — получение команд для счетчиков от сервера ЦОД, их передачу счетчикам и передачу на сервер результатов их исполнения; — передачу на сервер ЦОД информации о состоянии радиосети. Краткие технические характеристики УСПД: Операционная система Linux База данных SQLite Процессор imx МГц Память: — ОЗУ 64 Мб — NAND 256 Мб Интерфейсы связи с сервером: — GSM/GPRS модем (возможно подключение внешнего USB 3G модема) — Ethernet 10/100 порт

Читайте так же:
Инвертор для счетчика электроэнергии

5 — возможно подключение WiFi модуля — габаритные размеры (Ш*В*Г) : с антеннами 100*255*76, без антенн 100*125*56. Имеется разъем для подключения внешней высокоэффективной антенны. Возможно исполнение с интерфейсом RS-485 для считывания показаний со счетчиков не имеющих встроенного радиомодуля. Радиомодуль (встраивается в счетчик). Радиомодуль встраивается в счетчик и работают в составе самоорганизующейся MESH радиосети. Каждый радиомодуль является роутером, поэтому при отсутствии прямой связи счетчика с УСПД, автоматически выстраивается оптимальный маршрут для обмена данными с УСПД с использованием минимального количества ретрансляций без ущерба в качестве связи. При потере связи с каким либо из счетчиков, маршрут от УСПД к счетчику прокладывается заново в автоматическом режиме. Каждый радиомодуль имеет уникальный IPv6 адрес и поддерживает обмен данными по протоколу UDP. Все данные в радиосети шифруются по стандарту AES128. Краткие технические характеристики радиомодуля: Габаритные размеры: 33 * 47 * 5 мм Напряжение питания 3.3В Ток потребления: до 30 ма (в режиме приема) до 50 ма (в режиме передачи) до 10 ма (в дежурном режиме) Интерфейс связи со счетчиком RS232 с TTL уровнями (используется при встройке модуля в счетчик). Модуляция GFSK Скорость передачи 50кБит/с Диапазон частот 868МГц Мощность передатчика, регулируемая до 25 мвт Чувствительность приемника -110 dbm

6 Возможность работы со встроенной антенной и внешней, подключаемой через разъем SMA (необходимо при установке счетчика в полностью металлических ящиках). Примеры внедрения системы в Ленинградской области и отзывы. Со времени сдачи в эксплуатацию первой системы прошло около 3 лет. Система зарекомендовала себя как надежная, функциональная и экономически оправданная. Система успешно эксплуатируется в садоводствах Ленинградской области. Например: СНТ «Березка», СНТ «Глобус», СНТ «Корвет», СНТ «Надежда», СНТ «Антракт», СНТ «Лебяжье», СНТ «Спортивный Клуб Армии», СНТ «Тамегонд» и еще более 40 садоводств. Примеры выходных форм:

Система удаленного сбора данных с электросчетчиков. Технические характеристики

Система удаленного сбора данных с электросчетчиков Технические характеристики По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск

Диплом Маши / Не дерьмо / влож / Современные технические и программные средства АСКУЭ

Современные технические и программные средства АСКУЭ

Щуров В.М. (АО ВНИИЭ), Бочков Б.С. (АО «Институт «Энергосетьпроект»)

В настоящее время актуальность создания в энергосистемах и их объединениях автоматизированных систем коммерческого учета и контроля электроэнергии и мощности (АСКУЭ) уже ни у кого не вызывает сомнения. Работы в этом направлении ведутся практически во всех энергосистемах и ОЭС. Основой интегрированных АСКЭ АО-энерго являются системы АСКУЭ энергетических объектов, расположенных на территории АО-энерго, — электростанций, подстанций, промпредприятий. Именно в АСКУЭ объектов формируется и передается на вышестоящие уровни управления (в центры сбора и обработки информации АСКУЭ) вся исходная информация по электроэнергии и мощности, необходимая ФОРЭМ и РРЭМ и именно от программно технических средств АСКУЭ объектов в основном зависит правильность и эффективность работы интегрированной АСКУЭ в целом.

Технические средства АСКУЭ объектов включают:

· электросчетчики, оборудованные числоимпульсными и (или) цифровыми интерфейсами;

· устройства (контроллеры) сбора и передачи данных (УСПД);

· средства передачи информации по каналам связи (модемы);

· средства вычислительной техники (персональные ЭВМ).

В настоящее время заводы и предприятия Российской федерации производят широкую гамму трехфазных электронных и микропроцессорных электросчетчиков (индукционные и однофазные электросчетчики, а также класса ниже 1,0 здесь не рассматриваются), позволяющих их использовать в системах АСКУЭ. Основными изготовителями являются:

Читайте так же:
Что будет если не опломбировать счетчик электроэнергии

Концерн Энергомера (г. Ставрополь) выпускает электронные электросчетчики активной электроэнергии в одном и двух направлениях кл. 0,2 (ЦЭ6808В), кл. 0,5 (ЦЭ6805В), кл. 1,0 (Ф68700В) и микропроцессорные ЦЭ6822,ЦЭ6823, ЦЭ6850 класса 0,5 и 1,0. Электронные электросчетчики имеют числоимпульсный, а микропроцессорные — еще и цифровой интерфейс.

СП АББ-ВЭИ «Метроника» (г. Москва) выпускает многофункциональные микропроцессорные электросчетчики серий АЛЬФА, А2 АЛЬФА Плюс, ЕвроАЛЬФА кл. 0.2S, 0,5S, 1,0. Все они имеют числоимпульсный и цифровые (ИРПС, RS-232, RS-485) интерфейсы.

Мытищинский электротехнический завод (Московская обл.) производит электронные электросчетчики ПСЧ-4, СЭТА-1 кл. 0,5, СЭТА-1 и СЭТР-1 кл. 1,0, снабженные числоимпульсным интерфейсом.

Нижегородский завод им. Фрунзе производит электронные электросчетчики ПСЧ-4ПА, ПСЧ-4-1 кл. 0,5 с числоимпульсным интерфейсом и микропроцессорные электросчетчики ПСЧ-4ТА, СЭТ-4ТМ кл.0,5 с числоимпульсным и цифровым интерфейсом (RS-485).

Государственный Рязанский приборный завод выпускает электронные электросчетчики СЭТ3а-01, СЭТ3а-01П кл. 0,5;1,0; СЭТ3р-01-09 кл.1- последний для измерения активной и реактивной электроэнергии в одном корпусе. Все электросчетчики имеют числоимпульсный интерфейс с двумя гальванически развязанными выходами.

Все выпускаемые заводами микропроцессорные электросчетчики имеют встроенные часы и память для запоминания графика мощности и других параметров и позволяют вести многотарифный учет.

Таким образом, можно отметить, что Российские производители электросчетчиков полностью удовлетворяют спрос систем АСКУЭ как по классам точности, так и по своим функциональным и техническим возможностям.

К недостаткам следует отнести отсутствие унификации протоколов и циклов доступа к информации микропроцессорных электросчетчиков. По нашему мнению, производители микропроцессорных электросчетчиков излишне увлечены многофункциональностью, в т.ч. показателями качества и многотарифностью, при этом набор параметров для пользователей оказывается избыточен, а для целей АСКУЭ недостаточен.

Устройствами, специализированными для целей АСКУЭ являются УСПД. Требования к ним определены отраслевым документом «Типовые технические требования к средствам автомати­зации, контроля и учета электроэнергии и мощности для АСКУЭ энергосистем», утвержденным РАО «ЕЭС России» в 1994г., который хотя и нуждается в некоторой переработке, но до настоящего времени не утратил актуальность.

Современные микропроцессорные КТС АСКУЭ включают не только УСПД, но и программно-технические средства для сбора и обработки информации, как на самом объекте, так и на вышестоящем уровне управления и образуют программно-технические комплексы (ПТК) АСКУЭ.

В настоящее время из современных российских ПТК АСКУЭ наибольшее распространение в энергосистемах получили ПТК «ТОК-С» (АОЗТ «АМРИТА», г. Пенза) — энергосистемы Средней Волги, Урала, Центра; КТС «ЭНЕРГИЯ» (ПО «СТАРТ», г. Заречный, Пензенская обл.). Последний применяется преимущественно на промышленных предприятиях. За ними следует ПТК «СИКОН С1» (ИТФ «Системы и технологии», г. Владимир) — энергосистемы Центра, а также ПТК АЛЬФА — Смарт с семейством УСПД RTU-300 производства СП АББ-ВЭИ «Метроника» (г. Москва) — Колэнерго, предприятия МПС, метрополитена.

Из импортных УСПД, усилиями ЦДУ ЕЭС на многих межсистемных подстанциях ОЭС Северо-Запада и Урала установлены УСПД «МЕГАДАТА» производства Венгерской фирмы Ганц-Шлюмберже.

Можно также назвать ряд ПТК АСКУЭ, получивших применение в отдельных энергосистемах и на отдельных объектах: — это УСПД типа «Пчела» (НПФ «Телемеханик», г. Екатеринбург) — на подстанциях и предприятиях Свердловэнерго; ПТК «ЭКОМ» с УСПД «ЭКОМ-3000 («НПФ Прософт-Е», г. Екатеринбург) — на ряде электростанций и промпредприятий; ПТК «СПРУТ» с УСПД «МАВР 102М» (Фирма «ОВ», г. С-Петербург) — на ТЭЦ и ряде промпредприятий; КТС «Энергомера» (концерн «Энергомера», г. Ставрополь) — на подстанциях Ставропольэнерго; ПТК «УИС» (НПФ «Неон АВМ», г. Москва) — на подстанциях электрических сетей; ПТК «Мир» с УСПД «Омь-40» (НПО МИР, г. Омск) — на нефтяных предприятиях и подстанциях. Этот перечень может быть продолжен.

Имеются системы АСКУЭ с прямым (без УСПД) съемом информации с микропроцессорных электросчетчиков, такие как «Альфа МЕТ» с мультиплексором МПР-16-2М (Метроника), «Тариф -Микро» с контроллером связи КСИ-1 (Нижегородский завод им. Фрунзе), программный комплекс Нижневартовских электрических сетей (г. Нижневартовск).

Читайте так же:
Пуэ для подключения электросчетчика

Широкое распространение получил программный комплекс сбора информации с микропроцессорных электросчетчиков и УСПД «АСКП» (ЦДУ ЕЭС, ЭЦМ).

Большинство из перечисленных ПТК АСКУЭ удовлетворяют типовые требования, сертифицированы и подтвердили свою работоспособность на практике. Таким образом можно констатировать, что Российские производители ПТК АСКУЭ в состоянии удовлетворить практически любые потребности как энергосистем, так и промпредприятий вполне современными техническими средствами АСКУЭ.

К недостаткам производимых ПТК следует отнести отсутствие стандартизации протоколов обмена между различными УСПД и центрами сбора информации. Каждый ПТК имеет свой программный пакет верхнего уровня, невзаимодействующий с программами других изготовителей ПТК АСКУЭ.

Для передачи информации с объектов в центры сбора и обработки информации АСКУЭ повсеместно используются коммутируемые и выделенные каналы связи. Для подстанций напряжением 110 кВ и ниже критичным является само наличие каналов связи. В центрах сбора и обработки информации для решения задач АСКУЭ применяется стандартная вычислительная техника.

Текущий период характеризуется активной деятельностью практически во всех ОЭС, МЭС и АО-энерго по внедрению и развитию систем АСКУЭ.

При этом произошли серьезные качественные сдвиги. Более чем в сорока АО-энерго России системы АСКУЭ введены в промышленную эксплуатации и имеют статус коммерческих систем. Если в прежние годы собираемая АСКУЭ информация использовалась как справочная и как информация для технического учета, то в эксплуатируемых коммерческих системах она задействуется для финансовых расчетов на ФОРЭМ и расчетов с потребителями. Существенно вырос технический потенциал и квалификация персонала МЭС, АО-энерго, Энергосбытов, электростанций и электрических сетей, обслуживающего программно-технические комплексы АСКУЭ. Практически повсеместно организованы соответствующие группы (подразделения) специалистов.

При внедрении АСКУЭ в АО-энерго повсеместно приоритет отдается АСКУЭ ФОРЭМ, охватывающим межсистемные и межгосударственные перетоки, генерацию федеральных и атомных электростанций, а также собственную генерацию АО-энерго.

Системы АСКУЭ в последнее время стали широко внедряться на промпредприятиях и шагнули к бытовым потребителям.

Для успешного дальнейшего развития АСКУЭ ФОРЭМ ЕЭС России целесообразно:

· Обновить нормативно — методическую документацию, включая Типовые технические требования к средствам автоматизации контроля и учета электроэнергии и мощности, Типовую инструкцию по учету электроэнергии (РД 34.09.101-94) и Концепцию по созданию автоматизированной системы контроля и учета электроэнергии и мощности в РАО «ЕЭС России».

· Разработать методические материалы по АСКУЭ ОДУ в виде типовых технических требований.

· Разработать типовые ТУ АСКУЭ потребителей для подготовки их выхода на ФОРЭМ.

· Подготовить рекомендации по унификации характеристик средств учета электроэнергии и его автоматизации:

— Состава вычисляемых и запоминаемых параметров, а также протоколы считывания данных в микропроцессорных электросчетчиках;

— Протоколов обмена информацией УСПД с центрами сбора информации.

EM720 — Многотарифный электросчетчик SATEC для коммерческого учета электроэнергии. АСКУЭ.

Для организации систем коммерческого учета электроэнергии — АСКУЭ, компанией SATEC был разработан многотарифный электросчетчик ExpertMeter 720 (EM720).

Область применения: многотарифный учет электроэнергии и регистрация профилей электрической энергии в соответствии с классом 0.2S ГОСТ Р52323-2005, измерение показателей качества электроэнергии (ПКЭ) согласно стандартам ГОСТ13109-97, МЭК 61000-4-30-2003 и выдача соответствующих отчетов, регистрация импульсных перенапряжений, коротких замыканий и аварийных режимов в составе систем АСКУЭ и энергоаудита, а также на электростанциях, распределительных сетях, промышленных предприятиях.

С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

Назначение:

Многотарифный счетчик электроэнергии EM 720 выполняет измерение, регистрацию и мониторинг всех параметров электрической энергии: напряжений, токов, мощностей, энергий (класс точности 0.2S), гармоник (до 128-й) импульсных перенапряжений, аварийных режимов в однофазных, трехфазных, трех и четырехпроводных сетях, как в автономном режиме, так и в составе различных информационно — измерительных систем (АСКУЭ).

Автоматизированная система контроля и учета электроэнергии АСКУЭ предназначена для организации коммерческого и технического учета электроэнергии. С помощью АСКУЭ на базе электросчетчика ЕМ 720 можно осуществлять непрерывный контроль работоспособности приборов и линий связи, считывание информации с других систем учета и АСУТП.

  • Описание
  • Техническая документация
  • Задать вопрос
Читайте так же:
Показания счетчика электроэнергии астана рэк

Благодаря АСКУЭ автоматически в любое заданное время можно получить детальную информацию об электрических нагрузках, отклонениях от обозначенных лимитов потребления. Используя АСКУЭ на электросчетчиках ЕМ 720 можно проводить полный анализ качества электроэнергии.

Электросчетчик ЕМ 720 обеспечивает полный анализ качества электроэнергии по стандарту ГОСТ13109-97. Стандарт устанавливает нормы качества электрической энергии в системах электроснабжения общего назначения — определяет основные понятия о качестве электроэнергии, показателях качества и методах их расчета. Отчет выполняется согласно РД 153-34.0-15.501- 2000, РД 153-34.0-15.502- 2002.

Для организации АСКУЭ электрический многотарифный счетчик использует встроенные порты связи и стандартные протоколы:
• последовательный порт RS232/RS485 (протокол Modbus RTU/ASCII и DNP3)
• оптический инфракрасный порт IEC 62056-21 (протокол Modbus RTU/ASCII и DNP3)
• USB 1.1 (протокол Modbus RTU)
• порт Ethernet (протокол Modbus RTU/ASCII и DNP3)
• Беспроводный GSM/GPRS модем (протокол Modbus RTU/ASCII и DNP3)

Электросчетчик ЕМ 720 может также использоваться для сбора информации с других средств измерения. Во внутренней памяти счетчика (8 Мб) электроэнергии ЕМ 720 (с точностью 1 мс) автоматически ведется журнал последовательности событий: регистрации результатов самодиагностики, срабатывания уставок и дискретных входов (4 шт)/ релейных выходов (2 шт).

Электросчетчик ЕМ 720 предназначен для эксплуатации внутри закрытых помещений, включая и не отапливаемые. Рабочая температура -40С до +70С.

Совместно с счетчиком бесплатно идет русифицированное программное обеспечение PAS. С помощью PAS вы можете самостоятельно настроить режимы работы EM720, отслеживать он-лайн измеряемые параметры, получать архивные файлы событий и измерений, просматривать отчеты ПКЭ по ГОСТ13109-97. PAS позволяет связаться с электросчетчиком EM720 по любому из встроенных интерфейсов: в том числе: порт RS232/RS485, Ethernet, оптический инфракрасный порт, и с помощью сообщений по беспроводной связи GSM / GPRS.

Функциональные возможности:

Многотарифность для организации учета электроэнергии с отображением на ЖКИ электросчетчика: 8 тарифных зон для учета электроэнергии, 4 сезона х 4 типа дней. Программируемый тарифный календарь с учетом «зимнего» и «летнего» времени.

Возможность автоматического ведения профиля по активной энергии в течение 120 дней с 15 минутным интервалом или 240 дней с 30 минутным интервалом.

Обеспечение точности и достоверности информации об учете электроэнергии за счет: самодиагностики, системы защиты электросчетчика от вандализма и попыток взлома, встроенных часов высокой точности с литиевой батареей.

Графический LCD дисплей (с функцией подсветки) электросчетчика ЕМ 720 позволяет контрастно, с разрешением 128×32 пиксел, отображать постраничную информацию: измеряемые параметры, тарифы, время, служебную информацию.

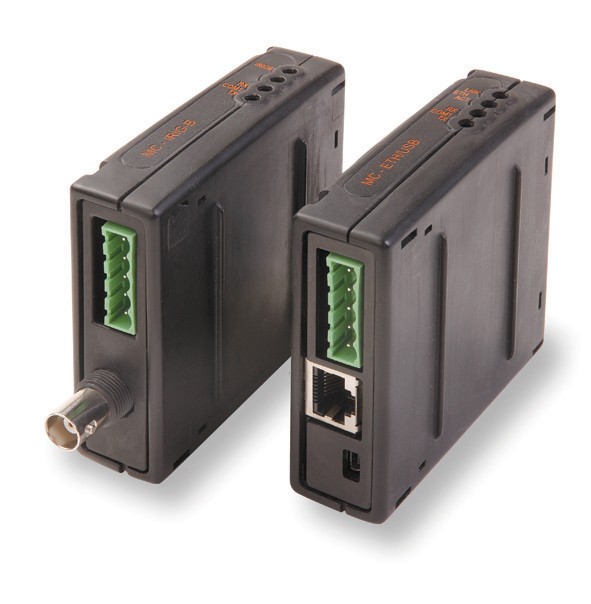

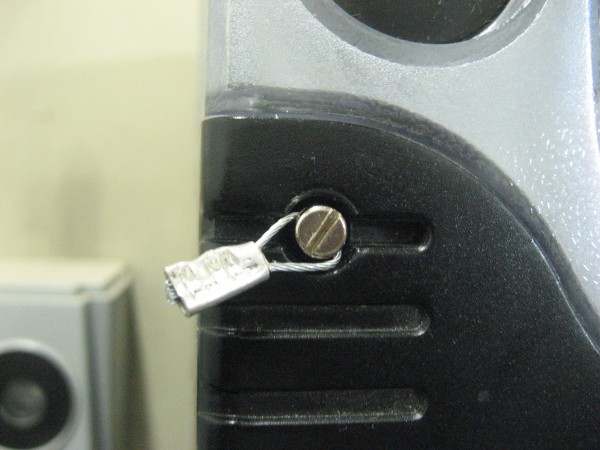

Дополнительно можно подключить к электросчетчику ЕМ 720 до 3-х внешних модулей (вход/выход, дополнительный порт связи), без нарушения пломбировки в режиме «горячей» замены. Также опционально есть вход для независимого источника питания 24 DC.

Главная особенность и уникальность ЕМ 720: в электросчетчике EM720 совмещены три функции:

1. многотарифный учет электроэнергии и регистрация профилей электрической энергии в соответствии с классом 0.2S ГОСТ Р52323-2005 в составе систем АСКУЭ.
2. измерение показателей качества электроэнергии (ПКЭ) согласно стандартам ГОСТ13109-97, МЭК 61000-4-30-2003 и выдача соответствующих отчетов в составе систем АСКУЭ.
3. регистрация импульсных перенапряжений, коротких замыканий и аварийных режимов в составе систем АСКУЭ.

и плюс функции телемеханики:
Дискретные входы (Контроль состояния / Учет импульсов)
Релейные выходы (Программируемые реле / Импульсы энергии)

Качество электроэнергии является необходимым условием безопасного применения электрооборудования.

Габаритные размеры:

Длина: 303 мм, ширина: 177 мм, глубина: 144 мм. Масса 3,95 кг.

Гарантийный срок — 3 года со дня изготовления.

Время наработки на отказ — 92000 часов. Срок службы 30 лет.

В разделе Библиотека размещены статьи, посвященные подробному описанию счетчика электроэнергии EM720 — «Счетчик электроэнергии EхpertMeter™ EM720 эксперт в области измерений».
