Однофазный стабилизатор напряжения 220В. Схема и описание
Зачастую для безопасного использования, например, телевизора, как правило, в сельской местности, нужен однофазный стабилизатор напряжения 220В, который при сильном понижении напряжения в электросети выдает на своем выходе номинальное выходное напряжение 220 вольт.
Помимо этого, при эксплуатации большинства типов бытовой электронной техники желательно использовать такой стабилизатор напряжения, который не создает изменений в синусоиде выходного напряжения. Схемы аналогичных стабилизаторов на 220 вольт приводятся во многих журналах по радиоэлектронике.
В данной статье приведем пример одного из вариантов подобного устройства. Схема стабилизатора в зависимости от фактического напряжения в сети имеет 4 диапазона автоматической установки выходного напряжения. Это способствовало значительному расширению границ стабилизации 160…250 вольт. И при всем при этом напряжение на выходе обеспечивается в пределах нормы (220В +/- 5%).
Описание работы однофазного стабилизатора напряжения 220 вольт
В электрическую схему устройства входят 3 пороговых блока, выполненные по принципу делителя напряжения, состоящие из стабилитрона и резисторов (R2-VD1-R1, VD5-R3-R6, R5-VD6-R6). Так же в схеме имеются 2 транзисторных ключа VT1 и VT2, которые управляют электромагнитными реле К1 и К2.
Диоды VD2 и VD3 и фильтрующий конденсатор С2 образуют источник постоянного напряжения для всей схемы. Емкости С1 и С3 предназначены для гашения незначительных скачков напряжения в сети. Конденсатор С4 и сопротивление R4 — “искрогасительные” элементы. Для предотвращения выбросов напряжения самоиндукции, в обмотках реле при их отключении в схему добавлены два диода VD4 и VD7.
При безупречной работе трансформатора и пороговых блоков, каждый из 4-х диапазонов регулирования создавал бы интервал напряжения от 198 до 231 вольт, а вероятное сетевое напряжение могло бы находиться в районе от 140…260 вольт.
Тем не менее, в действительности нужно брать во внимание разброс параметров радиодеталей и нестабильность коэффициента трансформации трансформатора при разных нагрузках. В связи с этим у всех 3-х пороговых блоков диапазон выходного напряжения уменьшены по отношению к выходному напряжению: 215±10 вольт. Соответственно сузился и интервал колебания на входе до 160…250 вольт.
Этапы работы стабилизатора:
1. Когда напряжение в электросети меньше 185 вольт, на выходе выпрямителя напряжение мало, для того чтобы сработал один из пороговых блоков. В этот момент контактные группы обоих реле находятся, так как указано на принципиальной схеме. Напряжение на нагрузке равно напряжению сети плюс напряжение вольтодобавки, снимаемое с обмоток II и III трансформатора Т1.
2. Если же напряжение в сети находится в диапазоне 185…205 вольт, то стабилитрон VD5 находится в открытом состоянии. Ток идет через реле К1, стабилитрон VD5 и сопротивления R3 и R6. Этого тока не хватает для того чтобы сработало реле К1. Из-за падения напряжения на R6 происходит открытие транзистора VT2. Этот транзистор в свою очередь включает реле К2 и контактная группа К2.1 переключает обмотку II (вольтодобавка)
3. Если же напряжение в сети находится в диапазоне 205…225 вольт, то в открытом состоянии уже находится стабилитрон VD1. Это приводит к открытию транзистора VT1, по причине этого отключается второй пороговый блок и соответственно транзистор VT2. Реле К2 отключается. В тоже время включается реле К1 и контактной группой К1.1. переходит в другое положение, при котором обмотки II и III не задействованы и поэтому на выходе напряжение будет такое же как и на входе.
4. Если же напряжение в сети находится в диапазоне 225…245 вольт открывается стабилитрон VD6. Это способствует активации третьего порогового блока, что приводит к открытию обоих транзисторных ключей. Оба реле включены. Сейчас уже к нагрузки подключена обмотка III трансформатора Т1, но в противофазе с сетевым напряжением (“минусовая” вольтодобавка). На выходе в данном случае также будет напряжение в районе 205…225 вольт.
При настройке диапазона регулирования нужно тщательно подобрать стабилитроны, поскольку, как известно, они могут значительно отличаться разбросом напряжения стабилизации.
Вместо КС218Ж (VD5) возможно применить стабилитроны КС220Ж. Данный стабилитрон непременно должен быть с двумя анодами, поскольку в интервале сетевого напряжения 225…245 вольт, когда стабилитрон VD6 открывается, открываются и оба транзистора, цепь R3 — VD5 шунтирует сопротивление R6 порогового блока R5-VD6-R6. Для ликвидации шунтирующего воздействия, стабилитрон VD5 должен быть с двумя анодами.
Стабилитрона VD5 на напряжение не более 20В. Стабилитрон VD1 — КС220Ж (22 В); возможно собрать цепь из двух стабилитронов — Д811 и Д810. Стабилитрон КС222Ж (VD6) на 24 вольт. Его возможно поменять на цепь из стабилитронов Д813 и Д810. Транзисторы из серии КТ3102. Реле К1 и К2 — РЭН34, паспорт ХП4.500.000-01.
Трансформатор собран на магнитопроводе ОЛ50/80-25 из стали Э360 (или Э350). Лента толщиной — 0,08 мм. Обмотка I — 2400 витков намотанных проводом ПЭТВ-2 0,355 (для номинального напряжения 220В) . Обмотки II и III равные, содержат каждая по 300 витков провода ПЭТВ-2 0,9 (13,9 В).
Настраивать стабилизатор необходимо при подключенной нагрузке, для того чтобы была учтена нагрузка на трансформатора Т1.
Однофазный SVC-5 10 15 20 30 кВт 100% мощность 100% Медь весь дом регулятор напряжения
Описание и отзывы
Характеристики
You are here: Home >> Voltage Regulator/Stabilizers >> TND/SVC Voltage Regulator/Stabilizers

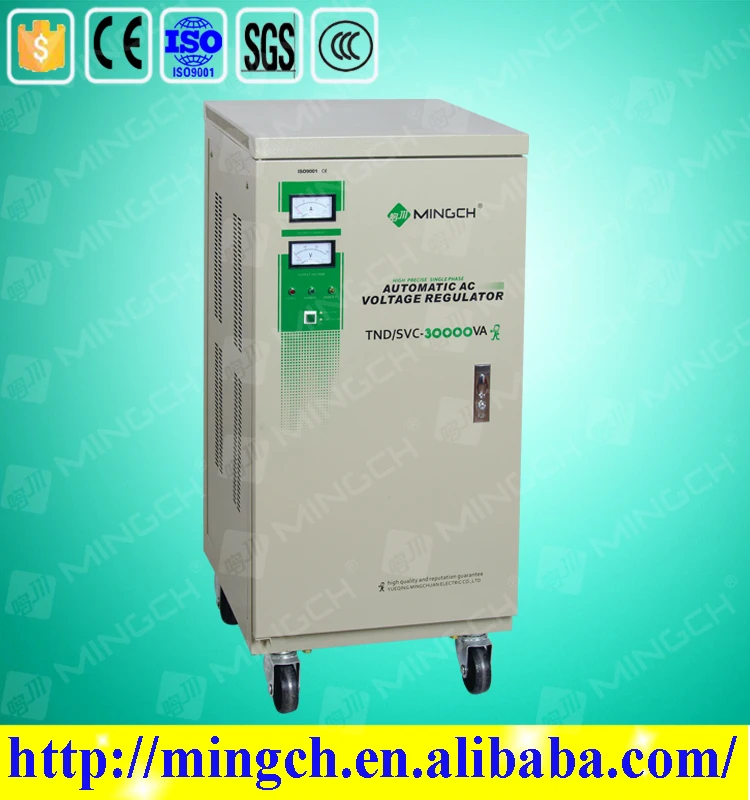

Single Phase SVC-5 10 15 20 30 Kw 100% Capacity 100% Copper Whole House Voltage Regulator

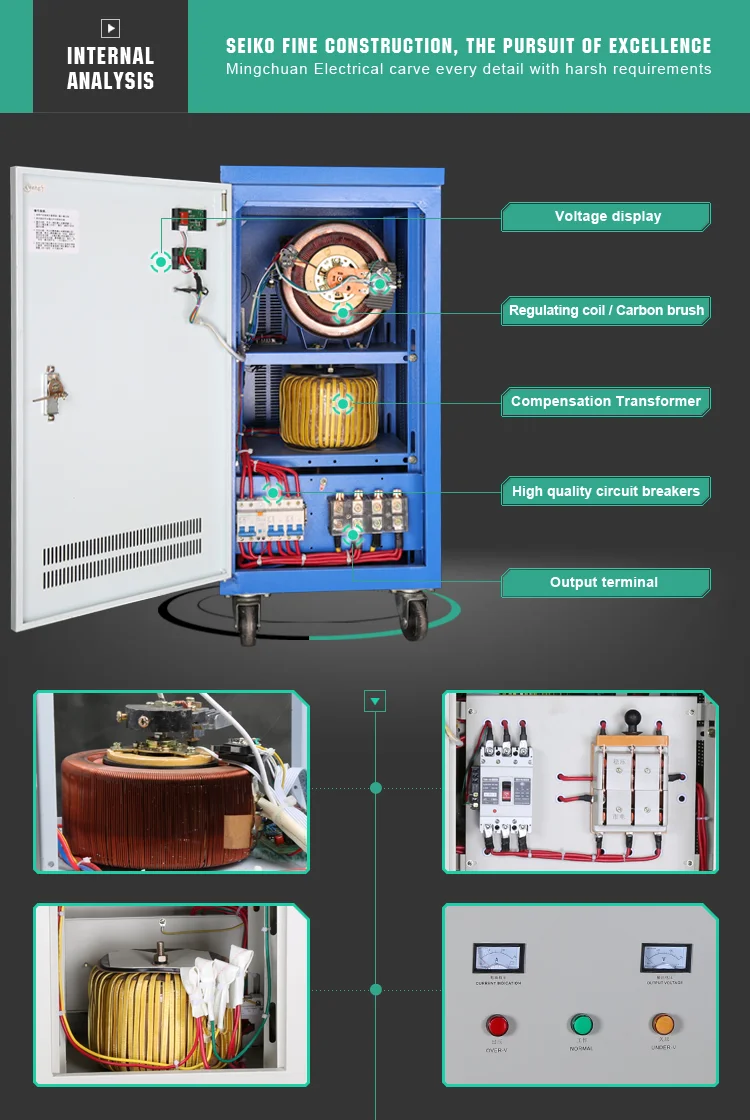

TND/SVC series fully automatically voltage regulator consist of contact autotransformer, servo motor, automatic control circuit etc.
- When grid voltage instability,automatically sampling control circuit sends a signal to drive servo motor
- Waveform distortionless, reliable performance,long-term operation
- Over voltage, undervoltage protected function
Trade Items | |
OEM&ODM is welcome,can supply sample | |
CCC,CE,ISO9001, ISO14001,SGS | |
Standard Export Packing | |
Trade Assurance,T/T,L/C,D/A,D/P Western Union MoneyGram and so on | |
Delivery time | 7-10 working days after payment received |
TND-10 K (Vertical)
Mingch Electrical is a manufacturer specialized in development,production,marketing as a body electric power voltage regulator. Since origination,it has been persisting in taking the science and technology as the forerunner,the abundant technology as a backing,and positively introducing the overseas advanced technology,unceasingly improve and consummate the products, many years specialized management,the product best-selling nation,While exports to Bangladesh,Myanmar,India,Russia,Indonesia,Thailand and other countries in Southeast Asia and Africa, some of them are well sold to the world meanwhile receive high praise from the majority of customers.
Small capacity products (Automatic Voltage Regulators/Stabilizers), colour box as inner package and cardboard carton as outer package.
Big capacity products, we use strong plywood case.
2.Shipping Methods:
By air or by sea(FOB port:Ningbo),by express (DHL,UPS,TNT,FEDEX).
Q1: What is the Guarantee?
A1: Two years (for free) from the date of B/L. Besides, any of the spare parts can be supplied all the time, that is, during the guarantee period and after the guarantee period.
Important:
a. The efficiency of our Voltage Regulators / Stabilizers are 90% to 95% (some series of them reaches 95%), please don’t let them work overload!
b. Please make sure that all the electric wires are connected correctly according to the electric diagram
Q2: Can we put/show our own Logo on your products?
A2: Yes, no problem, however, the quantity should be a bit big.
Q3: Is OEM/ODM available?
A3: Yes, it is! Our products can be Customized. We have 5 senior engineers in our R&D Dept., we design and produce all kinds of Automatic Voltage Regulators/Stabilizers according to our customers’ specific requirements.
Q4: What is the MOQ?
A4: For the small capacity products (Automatic Voltage Regulators/Stabilizers) of the default configuration, it is 10 sets. For the big capacity products, it is 1 set.
Q5: Can you offer Form A or Form E or C/O ?
A5: Yes, no problem, we can apply for it from our local government.
Q6: What kind of Certificates do you have?
A6: CE, ISO9001 and SGS.
Q7: What is the Terms of Payment?
A7: L/C, T/T, D/P, D/A, Western Union and MoneyGram (for Small-amount payment).
Please don’t be hesitate to Contact Us for any questions,your inquiry will be on our priority attention and fastest reply!
You are here: Home >> Voltage Regulator/Stabilizers >> TND/SVC Voltage Regulator/Stabilizers
Производитель 0-430 в Out 12A регулятор напряжения (Variac), переменный Трансформатор Трехфазный/
Описание и отзывы
Характеристики

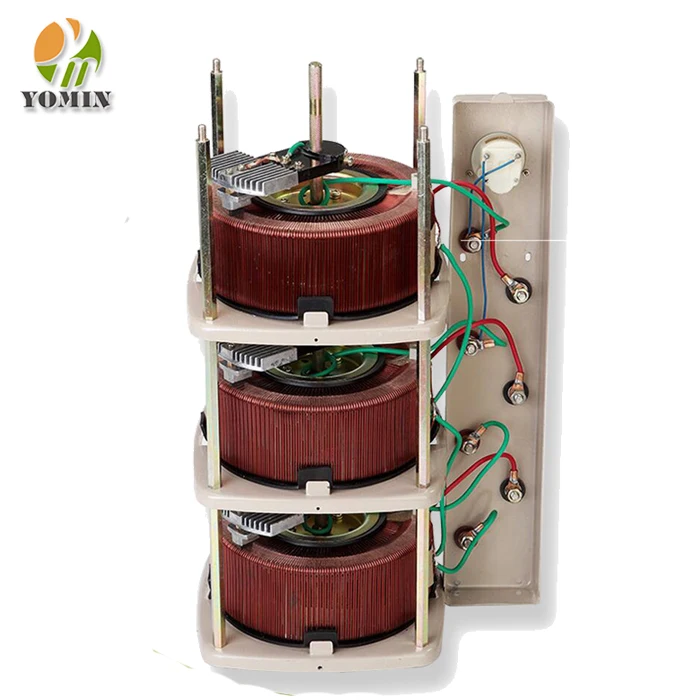

0-430V Out 12A регулятор напряжения (переменный ток)/переменный автоматический трансформатор Трехфазная Модель: TSGC2-10
