Схема источник тока с стабилизатором

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема стабилизированного блока питания на ЛМ

Представляем маломощный стабилизированный блок питания с возможностью регулировки напряжения и тока, изготовленный на знаменитой LM317. Себестоимость конструкции копеечная, поскольку все детали, как и стрелочный вольтметр распространенные, покупать ничего не понадобиться скорее всего. Блок питания имеет регулировку напряжения в диапазоне 1,25–30 В. Для охлаждения просверлены вентиляционные отверстия сверху и снизу корпуса, достаточно и этого.

Схема электрическая БП на LM350 (LM317)

Вариант включения микросхемы в качестве стабилизатора тока для зарядного устройства:

Это принципиальная схема, согласно которой сделан блок питания. При желании его можно использовать в качестве зарядного устройства для гелевых аккумуляторов — в этом варианте оно также работает отлично.

Регулировка тока от 300 мА, но этого чаще всего достаточно. Можно преобразовать этот источник питания так, чтобы диапазон регулирования тока составлял от десятка или около того миллиампер. Для этого потребуется увеличить сопротивление резистора R4 до такого значения, чтобы при этом минимальном токе падение напряжения на нем открывало транзистор Т1, или

0,55-0,6 В. Значение этого сопротивления было бы довольно большим и значительно ограничивало бы значение тока и максимальное напряжение.

Например, при резисторе R4 = 33R минимальный ток будет 0,6 В / 33R = 0,018 А, но при 300 мА падение напряжения на этом резисторе составит 0,3 А х 33R = 9,9 В, а потеря мощности 0,3 А х 9,9 В = 3 Вт.

Фактически значение низкоомного резистора будет в пределах между 0,1 и 1 Ом, необходимо помнить, что чем выше ток, тем выше мощность выделяемая на резисторе P = I2хR, и чем выше сопротивление, тем больше падение напряжения и тем выше мощность, выделяемая на резисторе, оптимальное значение 0,5 Ом / 10 Вт. Например 2 подключенных параллельно 1 Ом / 5 Вт, дело в том, что резистор должен нагреваться как можно меньше, чтобы его значение было более стабильным и, следовательно, более стабильный ток на выходе БП.

Электронная нагрузка на базе стабилизатора тока на LM317 и PNP транзисторах

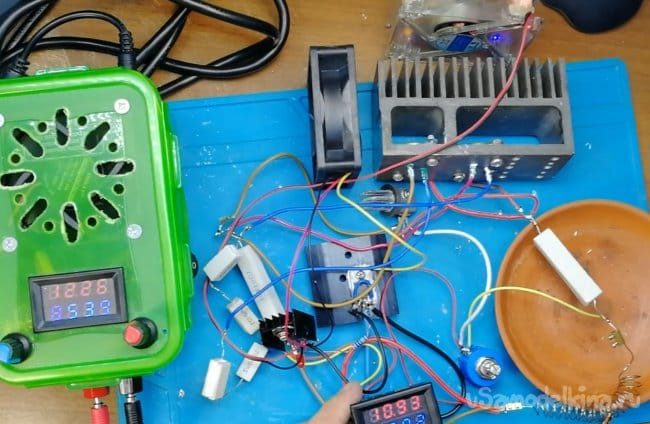

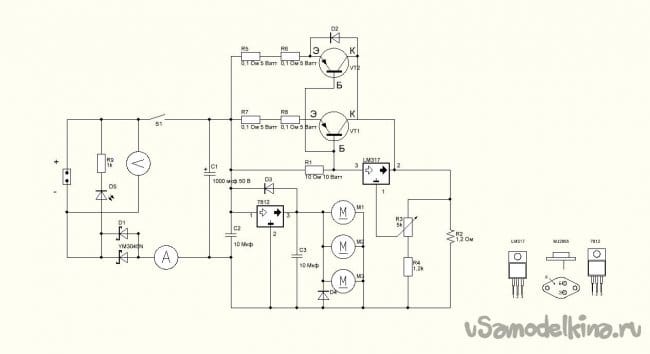

Схема построена вокруг стабилизатора тока на LM317.

Видео по теме:

Характеристики получилось весьма спорные, но для моих текущих задач хватает.

Основные характеристики:
• Стабилизация тока при изменении входного напряжения
• Нагрузка не требует отдельного питания
• Диапазон регулировки тока 1,8 — 10 А при входном напряжении 16,5В (максимальный ток ограничен в моем случае возможностями амперметра и характеристиками токового шунта, транзисторы позволяют рассеять до 200 Ватт мощности)
• Диапазон входного напряжения 5 – 20В (в принципе можно и больше до 30В, важно понимать какая мощность будет рассеиваться и следить за током, т.е. при 30В ток не должен превышать 6,5А )
• Стабилизация адекватно работает при напряжении от 13В (но об этом позже)
• Защита от переполюсовки

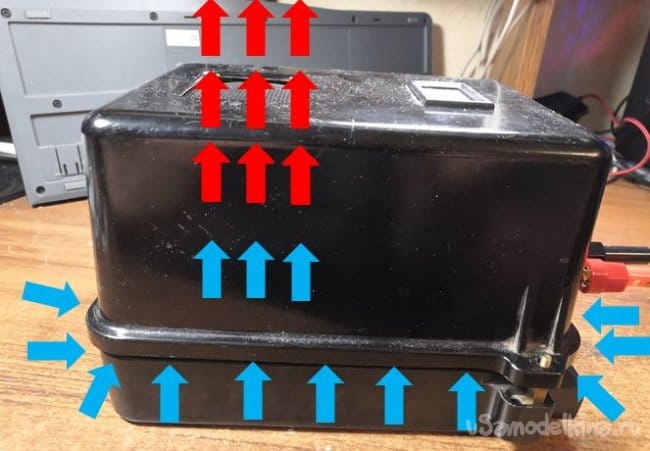

Дальнейшие тесты показали, что после 30 минут работы на 16,5В и токе 10А (165 Ватт), температура внутренних частей не превысила 50 градусов.

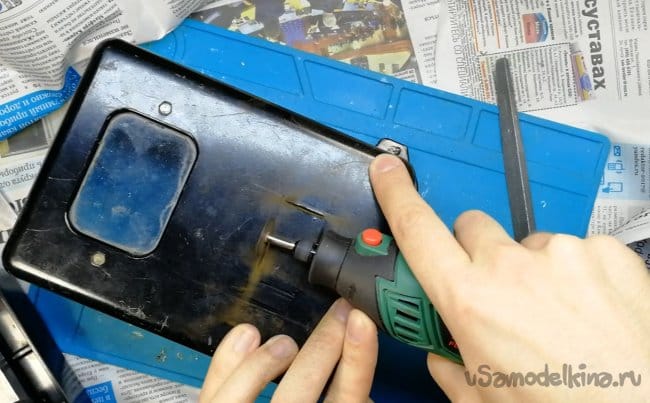

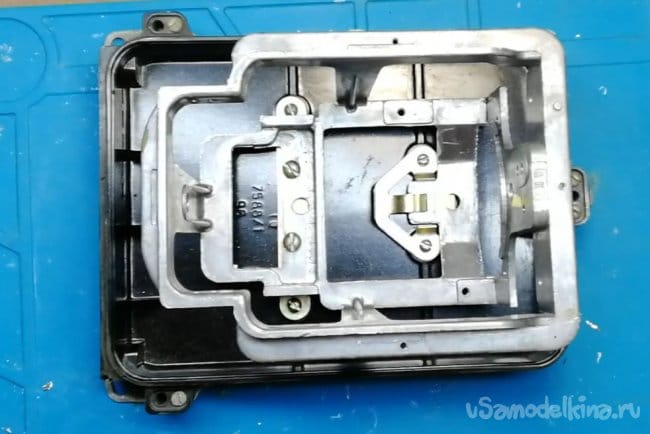

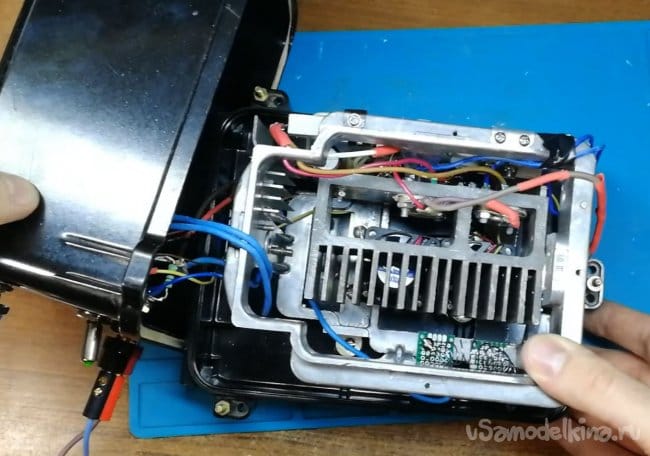

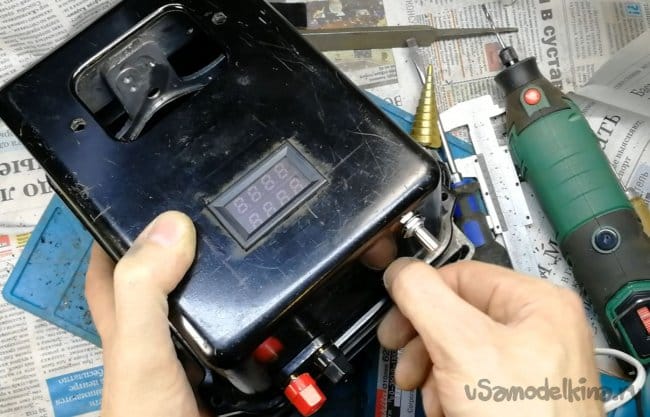

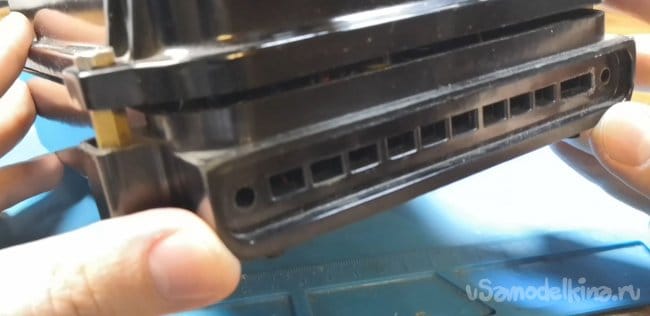

Дело осталось за малым: закрепить все элементы внутри корпуса и соединить всё проводами.

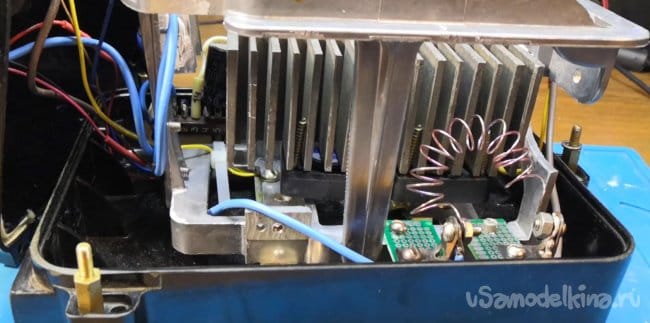

Диод Шоттки я закрепил через изолирующие прокладку и втулку. Фланец стабилизатора 7812 покрыт пластиком, поэтому дополнительная изоляция не требуется. Выход LM317 по схеме соединен с коллекторами транзисторов, поэтому можно смело крепить LM317 с ними на один радиатор без дополнительной изоляции.

Нихромовый шунт я закрепил на кусках из макетки, чтобы изолировать его от основного корпуса.

Далее протестировал нагрузку с разными блоками питания. То, как ведет себя нагрузка при разных условиях было описано выше.

В заключении хотелось бы сказать, что это был для меня интересный опыт. С одной стороны я понимаю, что до электронной нагрузки мечты, моему изделию далеко. С другой стороны она закрывает 80% моих текущих потребностей (т.к. большинство тестов я провожу в диапазоне напряжений 12-20В и токов 2-7А) и имеет потенциал для доработки. Также интересно было понять, на что способен стабилизатор тока на LM317.

Читайте так же:
Феррорезонансных стабилизаторах переменного тока

Нагрузкой данной пользуюсь уже пол года сказать могу следующее: в целом штука рабочая, но есть недостатки:
• Регулировка тока не от нуля
• Иногда не хватает тока (пару раз нужно было больше 10А)
• Стабилизации на напряжении до 13В слабенькая

Сначала хотел её доработать, но потом сделал новый «лабораторник» (правильнее наверное будет сказать регулируемый блок со стабилизацией тока и напряжения) на 400 Ватт и понял, что нужна новая нагрузка на такую же мощность, как и у блока питания, и в текущий корпус от счетчика она не поместится. Поэтому собрал новую нагрузку.

При ее проектировании использовал ряд решений, которые могут пригодится тем, кто захочет доработать эту версию нагрузки или сделать свою:

• Нужно использовать операционный усилитель, я использовал LM358. Дает нормальный диапазон регулировки и приемлемую стабилизацию.
• Есть способ запитать операционный усилитель и вольтамперметр от входа нагрузки. На вход ставим повышающий преобразователь МТ3608, настраиваем на 27В, на его выход ставим 7812 + фильтры из конденсаторов. Получаем стабильное питание операционного усилителя при напряжениях от 2 до 24В. Мне этого более чем достаточно.

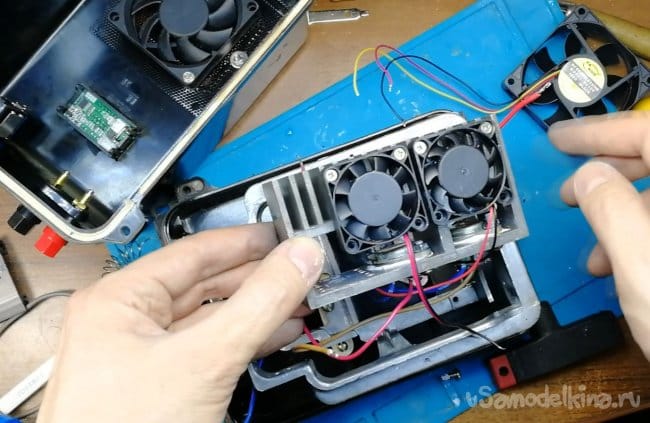

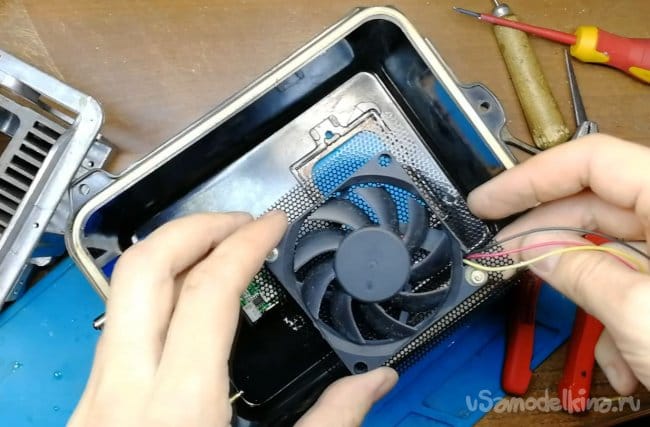

• Вентиляторы снабжаем ещё одним 7812, подключаем через 6 контактный выключатель: питание либо со входа нагрузки, либо со входа для отдельного источника питания для вентиляторов. Логика следующая: если на входе нагрузки больше 13В переключаем вентиляторы на питание от входа. При этом напряжении потребление тока стабильно и 12Ватт пойдут, не на нагрев, а наоборот на охлаждение. Если меньше, то переключаем на отдельный источник питания, чтобы не портить стабилизацию.
• И не стоит использовать шунты с большим сопротивлением (больше 0,1 Ома), особенно при больших токах.

В общем вот такие вот идеи. Всем спасибо за внимание! Надеюсь, мой опыт и идеи будут кому-то интересны. И как всегда жду с нетерпением вопросов, комментариев и конструктивной критики от старожил данного сайта).

11 схем питания различной сложности

Мы получили массу откликов на публикацию в предыдущем выпуске о применении полупроводников в ламповых конструкциях. Судя по всему, многие признали их полезность и не стали обвинять редакцию в измене великим аудиофильским принципам. Сегодня мы рассмотрим различные схемы питания, без правильной организации которого хорошего звучания не добиться никогда и нигде.

О пользе силикона

В полной мере сказанное относится не только к ламповым проектам, поэтому все, что будет описано ниже, пригодится и для цифровых, и для аналоговых трактов на полупроводниках.

«А в чем, собственно, проблема? Для накала существуют трехвыводные сильноточные стабилизаторы, а анодные делаются либо на тех же лампах, либо на высоковольтных MOSFET’ах», — такова была первая реакция большинства конструкторов аудио, с кем я пытался завести разговор на эту тему. А жизнь, между прочим, не так проста, как кажется на первый взгляд. Любимые всеми интегральные стабилизаторы серий LM78, LM79, LM317 и LM337 очень удобны и стоят копейки, но в технике класса High End применяются крайне редко из-за широкого спектра ВЧ-шумов, которые у них вообще не нормируются. Эти шумы не слышны, но, взаимодействуя с полезным сигналом, становятся причиной интермодуляции. А вот она уже ведет к излишней жесткости на верхних частотах и частичной потере разрешения. Если от такого стабилизатора питаются катоды прямонакальных ламп, особенно входных, вы можете вообще потерять интерес к проекту — вся грязь из сети, изрядно приправленная собственным шумом микросхемы, будет усилена и попадет на выход усилителя. Поэтому серьезные разработчики в последнее время все чаще предпочитают более сложную схемотехнику, но гарантирующую защиту от ВЧ-неприятностей. Что же касается высоковольтных стабилизаторов, то там ситуация еще хуже. Во-первых, в качестве источников эталонного напряжения используются либо кремниевые, либо газоразрядные стабилитроны, и включаются они, как правило, в катод управляющей лампы (или эмиттер транзистора, что существа дела не меняет). Во-вторых, в ламповых усилителях, особенно однотактных, проходной элемент стабилизатора находится в цепи звукового сигнала и вносит в него свой неповторимый акцент. Так что, кроме конденсаторов, усилительных ламп и трансформаторов, вы будете еще слушать какой-нибудь MOSFET или 6С33С. У меня есть подозрение, что аналогичная ситуация наблюдается и в транзисторных усилителях, но сам не экспериментировал, врать не стану.

Читайте так же:
Схема регулированного стабилизатора тока

Начнем с питания низковольтных цепей — накала, смещения и т.д. В каталоге любого крупного производителя полупроводников обязательно есть малошумящие источники опорного напряжения, и некоторые с регулируемым напряжением выхода. У этих стабилитронов только один минус — ток через переход ограничен несколькими миллиамперами, поэтому для сколько-нибудь серьезной нагрузки их придется дополнить внешним проходным транзистором. Наиболее широко распространен чип TL431, выпускаемый фирмой Texas Instruments. Напряжение шумов на его выходе около 7 мкВ на частоте 10 Гц, стоит около 16 руб. и выглядит, как обычный маломощный транзистор в пластмассовом корпусе ТО-92. Очень удачная схема его применения выложена на сайте www.klausmobile.narod.ru (рис.1).

Рис. 1

Здесь IC1 служит источником опорного напряжения, а IC2 является датчиком схемы защиты от КЗ выхода. Достоинство схемы в том, что в качестве проходного элемента работает МДП-транзистор с изолированным затвором, поэтому при любой нагрузке (схема нормирована до 5 А) ток через стабилитрон остается в пределах нормы. R3 задает выходное напряжение, а R2 — ток срабатывания защиты. MOSFET может быть любым из серий IRF400 — 600 и устанавливается на теплоотводе. Рассеиваемая на нем мощность подсчитывается по формуле P = (Uвх — Uвых) x Iнагр. Если стабилизатор должен обеспечивать фиксированное напряжение, то его тоже легко рассчитать: Uвых = (1+R1/R2) x Uref, где Uref — опорное напряжение TL431, т.е 2,5 В. Из этого легко видеть, что для получения Uвых = 5 В, например, питания цифровой части ЦАПа, сопротивления R1 и R2 должны быть одного номинала (примерно 3,3 — 6,8 К).

Для слаботочных цепей, например, сеточного смещения или питания ОУ в тракте CD-проигрывателя, очень хороши параллельные стабилизаторы. В них регулирующий элемент включен параллельно нагрузке, что имеет неоспоримые преимущества — по переменному току его сопротивление очень мало, а по постоянному — очень велико. Вам это ничего не напоминает? Правильно, конденсатор, причем без какой-либо абсорбции, утечки, с мизерным ESR и индуктивностью. Короче, почти идеальный. Пример такого стабилизатора показан на рис. 2. Источник опорного напряжения здесь тот же — TL431, и выходное напряжение рассчитывается по той же самой формуле и подстраивается триммером R1. Стабилизация (если кто не знает) происходит за счет падения напряжения на резисторе R0. Номинал R3 выбирается с тем расчетом, чтобы ток через TL431 был в пределах 1 — 3 мА. Еще более очевидны выгоды такой схемы для построения высоковольтных стабилизаторов, но об этом ниже.

Рис. 2

На той же TL431 легко собрать схему задержки включения анодного питания (рис. 3). Время задержки задается параметрами цепочки R1/С1 и при указанных номиналах составляет около 25 секунд. Оптрон — 293КП9В или ему подобный.

Рис. 3

В схемах дифференциальных каскадов с т.н. long tail отрицательное напряжение для лучшей симметрии следует подавать через источник тока. Часто для этого используют лампы (например, в схеме Жана Цихисели в прошлом номере «Практики»). А если нет места, или трансформатор питания работает на пределе и уже не потянет еще один накал?

Пригодится простенькая схемка на полевом транзисторе (рис. 4). Единственный элемент, на качество которого стоит обратить внимание — электролитический конденсатор в делителе затвора. Он должен быть либо Black Gate, либо Elna Cerafine. Собирается источник тока на крошечной печатной плате и может быть встроен в любой усилитель при апгрейде. Отрицательное напряжение на «хвост» можно получить выпрямлением напряжения накала.

Рис. 4

Еще один возможный путь апгрейда — снижение шумов стандартных источников питания. Способ примерно тот же, т.е. шунтирование шины питания активным фильтром с определенными параметрами (рис. 5). Без какой-либо настройки он подавляет ВЧ-составляющую на 20 дБ, а если подобрать резистор в цепи эмиттера, то можно додавить их и до 40 дБ. Потребление тока самим шунтом около 10 мА, так что он вряд ли перегрузит стабилизатор. Если ток в нагрузке более 300 мА, то шунт придется умощнить (рис. 6). Для этого понадобится составной транзистор (КТ825/827 в зависимости от полярности источника), который будет забирать на себя уже около 40 мА. Зато им можно «чистить» сильноточные шины, например накальные. Если в предварительном усилителе или фонокорректоре выносной блок питания, то к сетевым помехам и шумам стабилизатора добавятся ВЧ и СВЧ-наводки на соединительные провода. Частично эта проблема решается с помощью ферритовых колец, надеваемых на жгут или отдельные проводники, но гораздо более заметный эффект дает схема, показанная на рис. 7. Она ставится на приемном конце, т.е. в самом усилителе, и питается от той же шины, которую чистит. ОУ должен быть по возможности малошумящим и широкополосным, к качеству остальных деталей особых требований не предъявляется. На рис. 8 видно, что эффективность подавления шумов на частоте 100 Гц достигает 24 дБ без точного подбора номиналов. Более подробное описание этих шумоподавителей можно найти по адресу www.wenzel.com/documents/finesse.html

Читайте так же:
Микросхема импульсного стабилизатор напряжения тока

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Теперь об анодном питании. В 1998 г. компания Technics начала выпускать усилители DVD Audio Ready, т.е. с расширенным динамическим диапазоном. Для них пришлось разрабатывать новые источники питания, поскольку при имеющихся невозможно было снизить шумы усилителя до нужной величины. Была запатентована схема т.н. виртуальной батареи или, как ее еще называют, схема с умножением емкости. Высоковольтный вариант такой батареи показан на рис. 9 (верхняя часть схемы). Как видите, здесь вообще нет стабилитрона, поэтому, строго говоря, это не стабилизатор, а фильтр с составным проходным элементом. Суть идеи в том, что входное сопротивление МДП-транзистора — несколько сотен мегаом, что позволяет подключить его затвор к RC-цепочке с такой огромной постоянной времени (4,7 мОм и 47 мкФ соответственно), что никакие помехи через нее не проходят. Минусы схемы — уже упомянутое отсутствие стабилизации и очень долгий заряд, время которого составляет примерно 20 мин. Аппарат с таким источником питания вообще выключать не рекомендуется.

Рис. 9

Более серьезные люди питают аноды ламп от параллельных стабилизаторов. Помимо перечисленных выше преимуществ, они обладают и еще одним — после выключения питания быстро разряжают емкости фильтров. Кстати, об этом почему-то мало кто заботится, а ведь вреда от этого ничуть не меньше, чем при подаче напряжения на анод холодной лампы. В предах, например, конденсаторы разряжаются несколько минут, а катоды остывают значительно быстрее. Кроме того, шунты начинают потреблять ток мгновенно после включения, благодаря чему фильтр застрахован от перегрузок по напряжению в режиме холостого хода. Схема относительно простого и недорогого шунт-регулятора (рис. 10) содержит мощный высоковольтный MOSFET IRF820 и схему управления на малошумящем ОУ TL-071. Опорное напряжение задается делителем на инвертирующем входе, а напряжение шины питания контролируется через интегрирующую RC-цепочку 1,5 мОм и 1 мкФ. Между выходом ОУ и затвором транзистора стоит режекторный ВЧ-фильтр, вырезающий самый вредный участок шумового спектра. Обратите внимание, что нагрузка подключается к шинам в том месте, где припаяны элементы делителя, еще лучше подключить верхнюю точку интегрирующей цепочки непосредственно к потребителю, например, к анодной обмотке выходного трансформатора. Между выпрямителем и стабилизатором должно быть включено либо сопротивление, на котором будет падать разница напряжений, либо, что значительно лучше, мощный источник тока. Такой, например, как на рис. 11 слева. Это вообще очень интересная схема, ее автор, Манфред Хубер (http://home.t-online.de/home/MHuber/bjtreg.htm) уверен, что она дает тот же эффект, что и тефлоновый конденсатор емкостью 1000 мкФ, включенный параллельно нагрузке. Я пробовал запитывать от этого стабилизатора фонокорректор с выходным трансформаторным каскадом на 4П1Л, разница по сравнению с виртуальной батареей действительно заметна на слух. Во-первых, бас становится более собранным, заметно уменьшается интермодуляция, схема — менее чувствительной к качеству трансформатора. Очевидно, возвратный путь сигнала на землю здесь намного короче, да и выходное сопротивление источника практически не зависит от частоты. Заодно несколько советов: если выходное напряжение не должно регулироваться в широких пределах, дорогие полевые транзисторы BSS135 (около 120 руб. каждый), работающие как источники тока стабилитронов LM4041 и ZPD30, можно заменить обычными сопротивлениями. Их номинал рассчитывают так, чтобы через них протекал ток 1,3 мА. Транзисторы ZTX458/558 фирмы Zetex с напряжением Uкэ = 450 В у нас найти невозможно, зато есть недорогие аналоги Philips и Motorola. Ток стабилизатора рассчитывается по формуле I = 1,23/(P1 + R2), а напряжение вот как: Uвых = 30(1 + (P2 + R9)/R8). Число 30 означает напряжение стабилитрона D4, если будет другой, нужно внести поправку. Стабилитронов здесь бояться не надо — шум D4 гасится цепочкой R5-C2-C5, а D5 выполняет сугубо защитные функции, и в нормальном режиме лавинного пробоя в нем нет. Транзисторы Q2 и Q8 устанавливаются на теплоотводы, способные рассеять 6 — 8 Вт.

Читайте так же:
Сетевой выпрямитель стабилизатор напряжения тока

Рис. 10

Рис. 11

Приятных вам экспериментов, и будьте осторожнее с высоким напряжением!

Стабилизатор тока на транзисторе

Идеальный источник тока должен отдавать потребителям всегда стабильный ток без скачков и перепадов. На практике же такая ситуация практически невозможна. Чаще всего в цепях питания используются элементы, обеспечивающие постоянное напряжение, то есть при подключении мощной нагрузки сила тока проседает.

Для того, чтобы компенсировать скачки тока при различных нагрузках, применяются стабилизаторы тока.

Стабилизатор тока (далее СТ) – это часть схемы или отдельное устройство, которое поддерживает ток на заданном уровне.

Виды стабилизаторов тока

Наиболее распространены в использовании следующие типы стабилизаторов:

1. На резисторе (сопротивлении);

3. На одном транзисторе;

4. На двух транзисторах;

5. На микроконтроллерах.

В первом случае фактически работающим элементом является сильное сопротивление (резистор), которое позволяет нивелировать колебания силы тока при подключении различных видов полезной нагрузки после него (рис. 1).

Рис. 1. Схема подключения

Однако, такой подход подойдет не во всех случаях (требуется высокое напряжение на источнике питания, при большой силе тока резистор будет изрядно нагреваться). Аналогичные проблемы есть и у простейших диодных стабилизаторов.

Наиболее логично управлять током с помощью транзисторов. На них мы и остановимся ниже. Такой подход выгоден не только с точки зрения экономии на стоимости составляющих элементов, но и с позиции тонкой настройки схемы под свои нужды (например, схемы на готовых микроконтроллерах не могут изменять выходных параметров в требуемом диапазоне, они работают только в фиксированных пределах, а значит, изменение под свои нужды будет затруднительным, так как необходимо применение дополнительных элементов для управления уровнем тока).

Применение стабилизаторов тока на транзисторе

Где может понадобиться стабильный ток? Чаще всего это схемы питания:

1. Светодиодов (автомобильные фары, ленты освещения, рекламные табло, новогодние гирлянды),

2. Паяльных станций,

3. Зарядных устройств (для бытовых аккумуляторов, автомобильных и т.п.),

Схема стабилизатора тока на одном транзисторе

Рис. 2. Схема стабилизатора тока на одном транзисторе

Логика работы очень проста:

1. Ток нивелируется высокоомным резистором R2 (около 200 Ом), а задающим является низкоомный резистор R1 (1-10 Ом).

2. Связка R2 D2 применяется в качестве делителя напряжения, только вместо второго резистора используется стабилитрон (он обеспечивает дополнительную стабилизацию управляющего тока на базе транзистора).

3. В нормальном режиме ток проходит на нагрузку практически без изменений.

4. При изменении тока на базе транзистора будет нивелироваться и выходной ток на катоде, он останется слабочувствительным к колебаниям на эмиттере. То есть, на нагрузку будет подаваться достаточная сила тока даже при колебаниях напряжения на источнике питания.

Сопротивление R1 может сильно нагреваться в процессе работы, поэтому этот элемент лучше всего выполнить из нескольких резисторов. Последние должны быть не чувствительны к температурному режиму работы. Именно R1 задает выходной ток, поэтому от его калибровки будут зависеть ключевые параметры всей схемы.

Читайте так же:
Принципиальная схема стабилизатора тока

Сопротивление R2 может быть заменено переменным резистором для подстройки порога насыщения транзистора. Таким образом можно будет настроить уровень выходного тока.

Диод (стабилитрон) D1 может быть заменен сопротивлением.

В качестве биполярного транзистора можно использовать один КТ818 или связку из нескольких, соединенных по схеме составного транзистора.

Указанная схема подойдет для стабилизации токов в диапазоне 0.5-5 А при напряжении питания от 9 до 45 В.

Схема на двух транзисторах

Этот способ соединения транзисторов еще называют «токовое зеркало».

Схема выглядит следующим образом.

Рис. 3. Схема на двух транзисторах

По факту, здесь транзистор VT2 имеет соединенные между собой базу и коллектор, поэтому его функционал сопоставим с классическим диодом.

На деле же идентичность параметров обоих транзисторов позволяет лучше управлять (нивелировать) коллекторным током на основном элементе VT1. А в остальном логика работы аналогична предыдущей схеме (на одном транзисторе с диодным делением).

Мнения читателей
  • Александр / 23.09.2019 — 11:04

В схеме стабилизатора тока на двух транзисторах нет номиналов деталей.Как сделать регулируемый стабилизатор тока на 3 ампера и напряжение 56 вольт на двух транзисторах ?Я имею в виду, какие транзисторы можно применить и какие номиналов сопротивлений?

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.

Технические характеристики стабилизатора LM317:

  • Обеспечения выходного напряжения от 1,2 до 37 В.
  • Ток нагрузки до 1,5 A.
  • Наличие защиты от возможного короткого замыкания.
  • Надежная защита микросхемы от перегрева.
  • Погрешность выходного напряжения 0,1%.

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Назначение выводов микросхемы:

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Примеры применения стабилизатора LM317 (схемы включения)

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Регулируемый стабилизатор напряжения на LM317

Схема включения с регулируемым выходным напряжением

lm317 калькулятор

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (319,9 KiB, скачано: 49 337)

Аналог LM317

К аналогам стабилизатора LM317 можно отнести следующие стабилизаторы:

  • GL317
  • SG31
  • SG317
  • UC317T
  • ECG1900
  • LM31MDT
  • SP900
  • КР142ЕН12 (отечественный аналог)
  • КР1157ЕН1 (отечественный аналог)
