Счетчик времени ch 48х48 230в ас

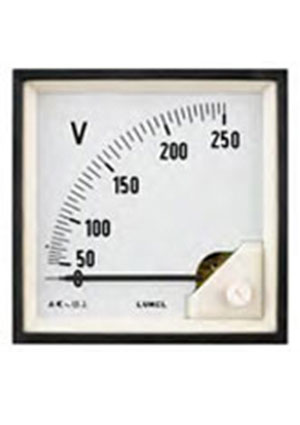

MA16N A61500000A8, щитовой стрелочный вольтметр 500В 48х48мм стандартная шкала

Информация для заказа
Номенклатурный номер 2013374409

Характеристики

ПроизводительLUMEL
Вид измеренийнапряжение
Диапазон0-500В
Размеры, мм48x48x58
НаименованиеЦены, руб. с НДСУсловие
поставки
НаличиеКупить
MA16N A61500000A8, щитовой стрелочный вольтметр 500В 48х48мм стандартная шкала
LUMEL
2013374409
от 20 — 2774.71
от 14 — 2813.14
от 8 — 2851.57
от 2 — 2890.00
от 1 — 3110.00
под заказ
цена ориентировочная
нет

Цены указаны с учетом НДС со склада в Москве

  • Документация

Документация на MA16N A61500000A8 (datasheet)

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Стрелочный вольтметр 500В предназначен для измерения напряжения, преобразованного в нормализованный сигнал напряжения.
Измерительная стрелочная головка устанавливается на щит с лицевой стороны при помощи двух пружинных держателей, фиксируемых на тыльной стороне корпуса прибора, либо для установки на щит с лицевой стороны при помощи двух винтовых держателей, фиксируемых по углам корпуса прибора.
Конструктив стрелочной головки: стандартное исполнение, стандартная шкала без дополнительной стрелки.
Рабочее положение головки стрелочной по отношению к горизонту составляет 90°.
Габаритные размеры: 48x48x58 мм.

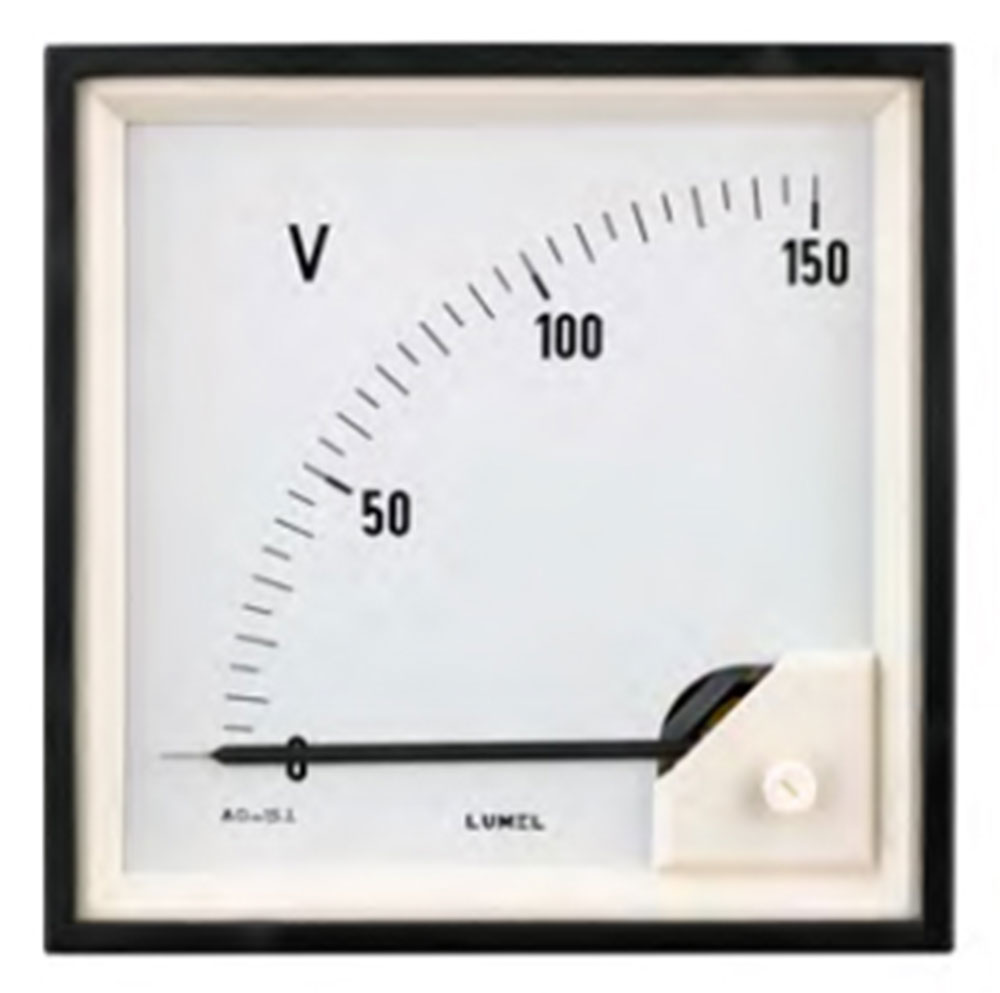

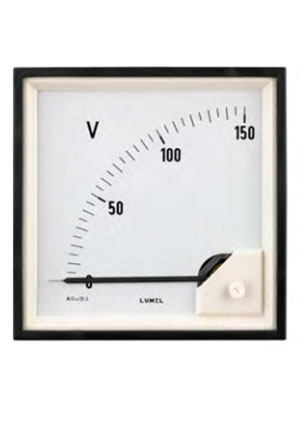

Близкие по параметрам к MA16N A61500000A8

2860.00 руб./шт.
под заказ

2380.00 руб./шт.
под заказ

1370.00 руб./шт.
под заказ

Посмотреть еще
  • Другие товары этого производителя: щитовые аналоговые приборы LUMEL
  • Вся продукция производителя LUMEL
  • Посмотреть все Измерительные головки
  • Справочник корпусов компонентов
  • Посмотреть и скачать электронный каталог
  • Посмотреть новинки продукции

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Читайте так же:
Закон 261 энергосбережение счетчик

Оплатить товар можно:

  • Банковским переводом
  • Электронными деньгами Яндекс.Деньги
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
  • Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

  • экспресс-доставка Major Express
  • Деловые линии
  • ТК Энергия
  • почта России
  • терминалы доставки InPost

Забрать заказ можно в наших офисах:

  • Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
  • Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
  • С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

  • мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
  • на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
  • мы предоставляем все необходимые сертификаты
  • мы поддерживаем собственный сервисный центр

AC-DC блоки питания

Блок питания на DIN-рейку 60Вт 24В 2.5А

Блок питания на DIN-рейку 96Вт 48В 2А

Блок питания 120Вт 24В

Блок питания 60Вт 24В

Блок питания на DIN-рейку 24Вт 24В 1А

Блок питания 240Вт 24В

Блок питания на DIN-рейку 60Вт 24В 2.5А

Блок питания на DIN-рейку 240Вт 24В 10А

Блок питания 75Вт 24В

Блок питания 15Вт 24В

Блок питания на DIN-рейку 96.6Вт 27,6В 2.25А

OFO DH48S-S программируемый таймер — обзор и разбор

Программируемый таймер DH48S-S, китайского производства, именно его мы сегодня рассмотрим и разберем. Где он применяется. затрудняюсь даже сказать.

Это небольшая коробочка из пластмассы. Сделано, если судить по внешнему виду, хорошо.

На передней стороне четырехзначный цифровой индикатор, под ним цифробуквенный механический индикатор с двумя рядами кнопок — для программирования и сброса. Ниже надпись OFO DH48S-S.

На задней стороне 8-контактный круглый разъем с центральной пластмассовой направляющей.

Читайте так же:
Счетчик импульсов arcom dh48j

На верхней части напечатана этикетка, на ней: логотип OFO и название модели DH48S-S. Тип устройства — Timer. Параметры — Time Range 1SEC to 99H. Питание 200/220/240VAC 50/60Hz. Contact: 5A 250VAC Resistive Load. И нанесена схема цоколевки разъема на задней части корпуса.

+ Щелкните по фото, чтобы увеличить!

+ Щелкните по фото, чтобы увеличить!

+ Щелкните по фото, чтобы увеличить!

+ Щелкните по фото, чтобы увеличить!

Верхняя часть корпуса съемная, держится на защелках. Снимаем ее и смотрим внутрь. Там все достаточно плотно.

Приступаем к разборке таймера.

Одна плата с маркировкой JSS48A-A 19493. Мелкие детали.

С другой стороны большая микросхема Elan EM78P 47NAPJ 0717V BG074N — микропроцессор с программируемой памятью.

Другая плата JSS48A-S блок питания, на ней диодный мост, реле JQC-3F 12VDC-1ZS. трансформатор ZL B1.5-C 220V

Задняя плата, с распаянным внешним разъемом.

Передняя плата, с кучей диодов и впаянными контактными пластинами счетного механизма

Еще плата с распаянным светодиодным индикатором ZN3641BR

В общем, на этом разборка кончена.

Теперь немного технической информации.

Таймер программируемый OFO DH48S-S предназначен для задания циклических интервалов времени 1 сек — 99 часов, с независимой регулировкой.

Таймер прямого отсчета, программируемый, циклический, с независимой регулировкой состояний ВКЛ и ПАУЗА, возможностью сброса и временной остановки отсчета времени.

Кнопочные цифровые переключатели на передней панели.

Диапазон задания интервалов времени от 0.01 секунды до 990 часов.

Погрешность установки временных интервалов: не более 0,01% ±0,05 сек.

Конфигурация одна перекидная (переключающая) контактная группа реле.

Нагрузочная способность контактов реле 5A, 220VAC или 7A, 24VDC (на резистивную нагрузку).

Гарантированное число срабатывания контактов — не менее 100 тыс. при номинальной нагрузке, и до 1 млн. без нагрузки.

Читайте так же:
Что такое клики по счетчику

Метод монтажа — на DIN-рейку (через колодку) или на панель посредством штатного крепления.

Время готовности после включения питания не более 0.5 с.

Энергопотребление 3 VA, типичное значение 2.2VA при питании 220VAC;

Температура окружающей среды (рабочая) от -5°С до +45°С.

Температура хранения от -20°С до +70°С.

Влажность до 90% RH.

Габариты 48х58х108 мм.

Вес — примерно 300 г.

Михаил Дмитриенко, специально для PRETICH.ru

2016 г.

OFO DH48S-S Programmable Timer Review and Tutorial

The programmable timer DH48S-S, made in China, is what we will look at and analyze today. Where it is applied . I find it difficult to even say. This is a small plastic box. Made, judging by the appearance, well. On the front there is a four-digit digital indicator, below it is an alphanumeric mechanical indicator with two rows of buttons for programming and reset. Below is the inscription OFO DH48S-S.

On the back there is an 8-pin circular connector with a central plastic guide. A label is printed on the top with the OFO logo and the model name DH48S-S. Device type — Timer. Parameters — Time Range 1SEC to 99H. Power supply 200/220 / 240VAC 50 / 60Hz. Contact: 5A 250VAC Resistive Load. And there is a pinout diagram of the connector on the back of the case.

The upper part of the case is removable, held by snaps. We remove it and look inside. Everything is tight enough there .

Let’s start disassembling the timer.

One board labeled JSS48A-A 19493. Small parts .

On the other hand, the large chip Elan EM78P 47NAPJ 0717V BG074N is a microprocessor with programmable memory.

Читайте так же:
Нормативы по водомерным счетчикам

Another board JSS48A-S is a power supply unit, a diode bridge on it, a relay JQC-3F 12VDC-1ZS . transformer ZL B1.5-C 220V

The back board, with a soldered external connector . The front board, with a bunch of diodes and soldered counting contact plates. Another board with a soldered LED indicator ZN3641BR. In general, the showdown is over. Now for some technical information.

The timer programmable OFO DH48S-S is designed to set cyclic time intervals 1 sec — 99 hours, with independent adjustment.

Direct countdown timer, programmable, cyclic, with independent adjustment of the ON and PAUSE states, the ability to reset and temporarily stop the timing.

Front panel digital pushbutton switches.

The range of setting the time intervals is from 0.01 seconds to 990 hours.

Time interval setting error: no more than 0.01% ± 0.05 sec.

Configuration one changeover (changeover) contact group of the relay.

Load capacity of relay contacts 5A, 220VAC or 7A, 24VDC (for resistive load).

The guaranteed number of contacts actuation is not less than 100 thousand at rated load, and up to 1 million without load.

Mounting method — on a DIN-rail (through a block) or on a panel by means of a standard mount.

Ready time after power on is no more than 0.5 s.

Power consumption 3 VA, typical value 2.2VA with 220VAC supply;

Ambient temperature (working) from -5 ° С to + 45 ° С

Storage temperature from -20 ° С to + 70 ° С

Humidity up to 90% RH.

Dimensions 48x58x108 mm.

Weight — about 300 g.

Mikhail Dmitrienko, specially for PRETICH.ru
Feb 2016
