Энергомера СЕ-303 — снимаем показания счетчика

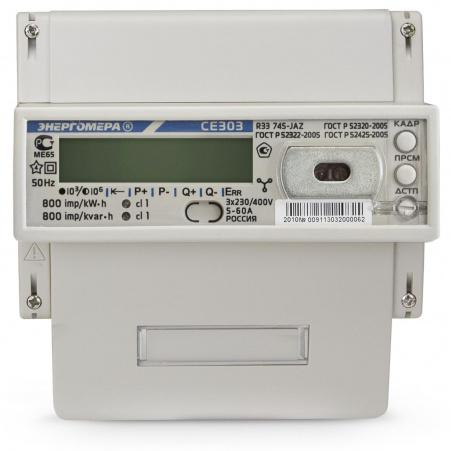

Энергомера СЕ-303 — это трехфазный многотарифный прибор учета электроэнергии. Учет ведется по активной и реактивной энергии суммарно и по тарифам.

Данный электросчетчик имеет возможность собирать показания по 4 тарифам и хранить эти значения до 1 года показывая значения нарастающим итогом на конец каждого месяца. Так же выводит информацию о израсходованной электроэнергии посуточно за предыдущие 129 суток.

Модели данного счетчика СЕ-303 S31 и СЕ-303 R31 отличаются по месту установки, первый S31 — устанавливается в щиток, R31 крепится на DIN-рейку.

На передней панели счетчика расположены световые индикаторы, для показа активной и реактивной энергии, жк-дисплей на котором выводится вся необходимая для обслуживания информация, рядом с дисплеем расположены кнопки [КАДР] и [ПРСМ] — с помощью данных кнопок мы управляем показом данных на экране. Так же имеется кнопка ДСТП — которая позволяет программировать и настраивать счетчик, но он пломбируется, и находится под защитной крышкой.

Межповерочный интервал Энергомера СЕ-303 составляет 10 лет — что говорит о том что проверку работоспособности счетчика (поверку) можно проводить раз в 10 лет.

Срок службы счетчика — 30 лет, а гарантия от производителя 3 года.

Как снимать показания

Чтобы снять показания со счетчика Энергомера СЕ-303 следует первоначально запомнить:

Просмотр данных на электросчетчике может быть как:

Включить или отключить автоматический просмотр и выбрать показатели которые будут отображаться на дисплее можно в режиме программирования используя кнопку ДСТП, как правило это производят во время установки электросчетчика.

В ручном режиме получить доступ к нужной информации можно с помощью кнопок [КАДР] и [ПРСМ].
Для данных кнопок предусмотрены несколько видов нажатий:

Короткое (удерживание менее 2 секунд)
Длительное.

Все данные в Энергомера 303 разделены на группы параметров, которых всего 12.
Переход между группами осуществляется длительным нажатием кнопки [КАДР]. Пролистывание значений внутри группы осуществляется коротким нажатием кнопки [КАДР].

Группы параметров:
1. Энергетические параметры нарастающим итогом
2. Параметры сети, батарея
3. Время, дата и другие служебные параметры.
4. Накопления за текущий месяц и сутки
5. Мощность
6. Максимумы мощностей
7. Служебные параметры
8. Расписания по тарифам
9-12. Архив месячных, суточных, максимума мощности.

Для снятия показаний со счетчика нам нужна 1 группа параметров — энергетические параметры.
Для перехода в эту группу нажимаем кнопку кадр на дисплее должно появиться общее значение накопленной активной энергии показывается значок [TOTAL] и kW *h.

Далее длительным нажатием кнопки [ПРСМ] просматриваем накопленную активную энергию по каждому из тарифов вместо значка [TOTAL] будет значок тарифа, например Т1, Т2, Т3, Т4 в основном это 2 тарифа день и ночь.

Для более подробного изучения всех технических характеристик счетчика и правил пользования, к статье прикладываем инструкцию по эксплуатации электросчетчика Энергомера СЕ-303. Будем надеяться что наша статья поможет вам правильно и без усилий снять показания со счетчика.

Счетчики электроэнергии Энергомера

АО «Электротехнические заводы «Энергомера» является признанным лидером на российском рынке приборов и систем учета электроэнергии и имеет широкий модельный ряд микропроцессорных счетчиков электроэнергии различных классов точности и назначения.

Нет в наличии товара

Печать

См. также счетчики Меркурий и Нева

Однофазные однотарифные счетчики электроэнергии

Осуществляют измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.

Имеют следующие показатели надежности:

Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Читайте так же:

Структурна схема счетчик импульсов

Имеют различные способы установки, исполнение корпусов и степени защиты.

Однофазные многотарифные счетчики электроэнергии

Предназначены для измерения активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через широкий набор интерфейсов: ИК-порт, интерфейс RS-485, PLC модем, радио канал, оптический интерфейс.
Имеют различные способы установки, исполнение корпусов, степени защиты, различные параметры и дополнительные опции в зависимости от модели:

Длительность хранения информации при отключении питания — не менее 30 лет.
Индикация данных на ЖК-индикаторе с заданной периодичностью (Т=3-255 с).
Защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (пломбируемая кнопка), электронная пломба с фиксацией в журнале событий).
Учет по 4 тарифам с учетом в тарифном расписании:

до 2 временных зон года;
до 2 таблиц суточного графика тарификации;
до 12 временных зон для каждой из таблиц суточного графика тарификации;
до 50 особых дат.

Индикацию данных на ЖК-индикаторе с заданной периодичностью 5с или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
Отключение потребителя по факту превышения установленного лимита по мощности.
Защита от внешних воздействий:

при наличии постоянной составляющей в сети;
при воздействии переменного магнитного поля;
при воздействии постоянного магнитного поля 500 мТ.

Имеют следующие показатели надежности:

Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Трехфазные однотарифные счетчики электроэнергии

Предназначены для измерения активной энергии в одном или двух направлениях в трехфазных трех- или четырехпроводных цепях переменного тока.
Имеют следующие показатели надежности:

Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Имеют различные способы установки, исполнение корпусов и степени защиты.

Трехфазные многофункциональные многотарифные счетчики электроэнергии

Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный является трехфазным, универсальным трансформаторного или прямого включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, энергии удельных потерь, частоты напряжения, угла сдвига фаз, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Имеют различные способы установки, исполнение корпусов, степени защиты, различные параметры и дополнительные опции в зависимости от модели:

Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения.
Фиксация 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
Фиксация 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
Точность измерений при изменении направления тока в фазной токовой цепи.
Управление нагрузкой с использованием внешнего коммутационного устройства.
Защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
Индикация данных на ЖК индикаторе с заданной периодичностью
(Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
Приведение всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
Сигнализация об отклонении от лимитов по мощности и потреблению.
Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Читайте так же:

Жилищник вешняки поверка счетчиков

Имеют следующие показатели надежности:

Средний срок службы — 30 лет.
Межповерочный интервал — от 8 до 16 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Счетчик Энергомера се 101

Прибор имеет широкую сферу применения, благодаря надежности корпуса и токопроводящих сетей. Монтаж выполняется профессионалами, неправильная сборка влияет на снятие точных показаний. Модельный ряд представлен несколькими видами – простые однофазные, двухфазные, трехфазные, отличающиеся тарификацией. Цена небольшая, купить данное устройство — неплохой, бюджетный вариант.

Комплектация, применение

Корпус се 101 изготовлен из качественной, прочной пластмассы, две части конструкции надежно скреплены крупными винтами. Табло скрыто органическим стеклом. Присутствует голографическая наклейка завода, сертификации и ОТК.

Устанавливается счетчик энергомера се 101 в зданиях разного назначения – многоквартирные дома, частный сектор, коммерческие предприятия. Однофазная сеть (230 В) обеспечивает работу при максимальном напряжении 60 Ампер. Покупают счетчик в комплектации стандартных бумаг – формуляр и руководство эксплуатации.

Вид счетного механизма разделяет модели на:

м6 – механический, шестизарядный;
м7 – механический, семизарядный.

Подключать счетчик Энергомера ce101 можно на щиток электроэнергии. Модель r5 работает на рейке ТН.

Квитанцию об оплате рекомендуется сохранить, гарантийный возврат или ремонт осуществляется при наличии чека. Формуляр выполняет функцию технического паспорта, в котором указывают данные прибора. Серийный номер должен совпадать во всех документах и на внешней стороне панели.

Обязательным пунктом является время и дата поверки счетчика. Важно обратить на это внимание, нередки случаи махинаций. Инструкция по применению электросчетчика ce 101, содержит пункты:

Тип выполнения монтажа прибора.
Технические характеристики, параметры.
Схема включения. Подключается электросчетчик Энергомера се 101 по индивидуальному схематическому рисунку, который находится на клеммах крышки прибора.

Особенности установки СЕ 101

Однофазный прибор ce 101 являет собой многотарифную систему, позволяющую работать с ночными и дневными тарифами. Сведения о потреблении энергии выводится на табло. Выписывать числовые показания нужно, следуя алгоритму до цифры с запятой/ точкой. Виды модельного ряда различают по типу корпуса (s6, r5, м6).

Аналогичное описание в числовых значениях – 148, 145. Подключение Энергомера происходит внутри здания. Должны быть выдержаны определенные условия:

Средняя норма влажности воздуха – от 35 до 98 %.
Сеть (частота) – 50 Гц.
Температура воздуха – 40 – 75 градусов.
Давление (атмосферное) – до 790 миллиметров ртутного столбика.
Несинусоидальные показатели не должны превышать 13 %.

Понадобятся прочные крепежные винты, пара выключателей (автоматических), рейка, монтажный провод из меди (до 6 мм), стандартный набор инструментов. Прибор устанавливается в несколько этапов:

Разметка точного места расположения счетчика. Инструкция гласит, что размещение на уровне ниже 1 м 60 см от пола, запрещено.
Воспользоваться линейкой – уровнем, начать сверлить отверстия для крепления.
Произвести монтаж устройства.
Крепление выключателей на поверхность щитка.
Внутрь конструкции проводятся кабели.
Установка сальников (уплотняющих) на место ввода кабеля необходимо, когда счетчик монтируют вне помещения.
Покрытие изоляции убрать от других проводов.
Промаркировать проводку, собрать электрическую цепь «счетчик – автомат».
Фаза, нулевой провод должны быть проверен перед процессом соединения входного кабеля.
Подключение к автоматическому выключателю.

Читайте так же:

Расчет одн при наличии общедомовых счетчиков разъяснение минстроя

Схема снятия данных электроэнергии

Удобно подключить автоматический режим счетчика Энергомера се 101, подразумевающий регулярное отображение данных на табло счетчика энергии. Когда прибор работает в режиме ручного управления, необходимо воспользоваться кнопкой «КАДР». На отдельных моделях это может быть «ПРСМ».

Указанная серия счетчиков разделяет данные на группы. Чтобы перейти на другую группу, кнопка проверки зажимается. Общие показатели энергии группы проверяют посредством короткого нажатия.

Технические характеристики се101

Класс точности Энергомера соответствует государственным стандартам. Базовый показатель тока – 60 ампер. Потребление мощности цепью напряжения не превышает показателя 0, 8. Полная мощность – 0, 1. Вес конструкции – 0, 6 кг.

Обладает следующими особенностями:

Минимальное потребление электричества.
Во время рабочего процесса светится индикатор.
Модель се101 предусматривает защиту от применения магнита (вариант остановки работы), недоучета. Конструкция включает ЖК дисплей.
Встроенный шунт используется для снятия правильного, точного количества эл. тока.
Корпус надежно защищен от повреждений механического характера, неблагоприятных условий окружающей среды – изменения климата, воздействия эл. магнитных волн. 101
Присутствует 2 выхода – оптический (телеметрический) и стандартный.
Наличие сумматора (подсоединения электронных или механических схем).

Срок эксплуатации

Прибор характеризуется выносливостью, способен работать 160 000 часов без остановок. Промежуток во времени между проверками составляет около 16 лет. Гарантия, предоставленная производителем – до 5 лет. Средняя статистика эксплуатации Энергомера в быту достигает 30 лет.

Разборка электроприбора производится легко. Винты, скрепляющие корпус легко выкручиваются, пломба, крышка снимается. Шкала пластмассовая. Внутри 3 главных узла: плата (контактная), счетный механизм (на алюминиевом каркасе), контактная группа. Плата содержит маркировку, логотип, кодовая наклейка. Световая индикация красного цвета. Оси шестеренок, роликов – пластмассовые.

Ремонт счетчика

Исправлением неполадок в работе электроприбора занимаются специалисты. Причины разные – некачественный конденсатор, его малая емкость. Если электрический счетчик перестает крутить, не меняя показания – обратитесь в учреждение контроля подобных ситуаций. Если неправильно подключить прибор, это грозит расстройством работы светодиода с надписью «Сеть», отвечающего за питание устройства. Сверка схемы и реального подключения может решить проблему. Повреждение индикатора (внутреннего светодиода) подлежит ремонту.

Защитные приспособления

Компания – производитель снабжает приборы специальным оборудованием – металлической пломбой, указывающую о пройденной проверке; знак – голограмму. Перечисленные детали помогают узнать информацию о вскрытии конструкции до эксплуатации покупателем.

Существуют счетчики, обустроенные внутренним модулем. Цена больше, но защита надежнее. Он совершает остановку рабочего процесса дистанционно. Качество подделок — не гарантия избежать штрафа крупного размера при обнаружении фальшивых деталей.

Трехфазные многотарифные электросчетчики Энергомера

Товары раздела

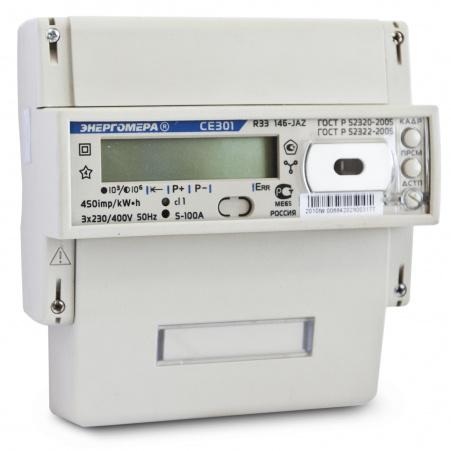

Электросчетчик Энергомера CE301 S31 146-JAVZ 5(100)А/400В трехфазный, многотарифный

Счетчик обеспечивает: Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки. Сохранение расчетных показателей и настроек пользователя не менее 16 лет, а ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения. Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика. Фиксацию 100…

Электросчетчик Энергомера CE301 R33 146-JAZ 5(100)А/400В трехфазный, многотарифный

Счетчик обеспечивает: Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки. Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения. Фиксацию 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика. Фиксацию 100…

Читайте так же:

Блокинг генератор для счетчика гейгера

Электросчетчик Энергомера CE303 R33 543-JАZ 5(10)А/400В трехфазный, многотарифный

Счетчик обеспечивает: Хранение данных о почасовых объемах потребленной энергии за последние 148 суток. Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут. Длительность хранения информации при отключении питании — не менее 10 лет. Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика. Фиксацию 100 последних пропаданий и выходов за…

Электросчетчик Энергомера CE301 R33 145-JAZ 5(60)А/400В трехфазный, многотарифный

Электросчетчик Энергомера CE301 S31 145-JAVZ 5(60)А/400В трехфазный, многотарифный

Электросчетчик Энергомера CE307 R33.043.ОA.N

Нормативно-правовое обеспечение: ГОСТ 31818.11-2012 (IEC 62058-11-2012) ГОСТ 31819.21-2012 (IEC 62058-21-2012) ГОСТ 31819.22-2012 (IEC 62053-22:2003) ГОСТ 31819.22-2012 (IEC 62053-22:2003) Характеристики надежности: Средняя наработка на отказ — 160000 часов Межповерочный интервал — 16 лет Средний срок службы — 30 лет Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты…

Электросчетчик Энергомера CE307 R33.145.ОA.N

Электросчетчик Энергомера CE307 R33.145.О

Электросчетчик Энергомера CE307 R33.043.O

Электросчетчик Энергомера CE303 S31 503-JAVZ 5(10)А/100В трехфазный, многотарифный

Читайте так же:

Если управляющая компания отказывается устанавливать счетчики

Электросчетчик Энергомера CE301 R33 043-JAZ 5(10)А/400В трехфазный,многотарифный

Электросчетчик Энергомера CE303 R33 746-JАZ 5(100)А/400В трехфазный, многотарифный

Электросчетчик Энергомера CE303 S31 746-JAVZ 5(100)А/400В трехфазный, многотарифный

Электросчетчик Энергомера CE303 R33 745-JАZ 5(60)А/400В трехфазный, многотарифный

Электросчетчик Энергомера CE303 S31 543-JAVZ 5(10)А/400В трехфазный, многотарифный

Электросчетчик Энергомера CE301 S31 043-JAVZ 5(10)А/400В трехфазный,многотарифный
