Счетчик импульсов си30 подключение

СИ30 счетчик импульсов

СИ30 счетчик импульсов с поддержкой энкодеров и RS-485

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п. Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами. ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С. Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

  • Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
  • Определение направления вращательного движения узлов и механизмов.
  • Перевод количества импульсов в реальные единицы измерения продукции.
  • Выбор позиции десятичной точки.
  • Коэффициент масштабирования.
  • Четыре режима работы выходных устройств.
  • Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
  • Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
  • Встроенный источник питания датчиков — 24В с максимальным током нагрузки не более 100 мА.
  • Управление нагрузкой с помощью двух выходных устройств.
  • Сохранение результатов счета при отключении питания.
  • Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
  • Поддержка протоколов Modbus (ASCII, RTU), ОВЕН.
  • Автоматическое определение протокола связи.
  • Конфигуратор для настройки счетчика с ПК.
  • Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.

Технические характеристики СИ30 счетчик импульсов

ПараметрЗначение

Диапазон переменного напряжения питания:

– напряжение, Вот 90 до 250
– частота, Гцот 47 до 63
Диапазон постоянного напряжения питания, Вот 10,5 до 30
Максимальная потребляемая мощность, ВА, не более10
Масса, кг, не более1
Средний срок службы, лет8
Межповерочный интервал, лет2
Частота входных импульсов, Гц, не более10000
Длительность входных импульсов, мкс, не менее50
Диапазон значений умножителяот 0,00001 до 99999
Частота входного фильтра, Гцот 1 до 50000
Скважность импульса, не менее2
Количество входов управления4
Подключаемые датчики– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– n-p-n–типа с открытым коллекторным выходом;
– p-n-p–типа.
Напряжение низкого (активного) уровня на входах, В0…4
Напряжение высокого уровня на входах, В10…30
Количество счетных разрядов6
Интерфейсы связиRS-485 (протоколы: Modbus ASCII/RTU, ОВЕН)USB
Читайте так же:
Счетчики подсчета посетителей megacount

Прибор эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от минус 20 до +70 °С
  • Верхний предел относительной влажности воздуха – не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги
  • Атмосферное давление от 84 до 106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

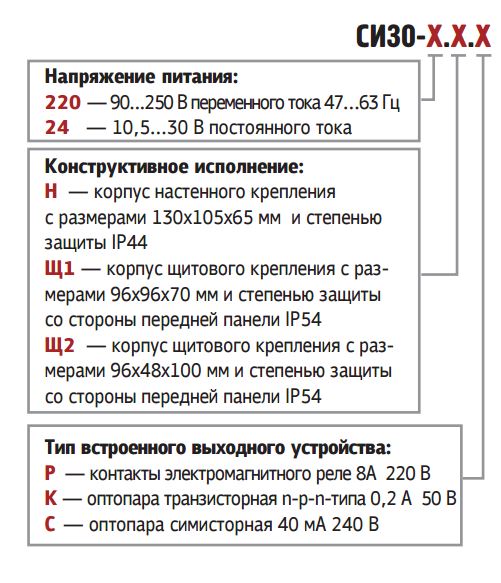

Варианты исполнения

СИ30-24.Щ2.Р
СИ30-220.Щ2.Р
СИ30-24.Щ1.Р
СИ30-220.Н.Р
СИ30-24.Н.Р
СИ30-220.Щ1.Р
СИ30-24.Н.К
СИ30-220.Н.С
СИ30-220.Н.К
СИ30-24.Щ2.С
СИ30-220.Щ1.К
СИ30-24.Щ1.С
СИ30-220.Щ2.С
СИ30-24.Щ1.К
СИ30-220.Щ2.К
СИ30-24.Н.С
СИ30-220.Щ1.С
СИ30-24.Щ2.К

ВНИМАНИЕ! Вы используете устаревший браузер Internet Explorer 6

Данный сайт построен на передовых, современных технологиях и не поддерживает Internet Explorer 6-ой версии.

Настоятельно Вам рекомендуем выбрать и установить любой из современных браузеров. Это бесплатно и займет всего несколько минут.

Почему нужно поменять браузер IE6 на другой?

Браузер Internet Explorer 6 является не просто браузером старой версии, а устаревшим браузером, браузером старого поколения. Он не может предоставить все возможности, которые могут предоставить современные браузеры, а скорость его работы в несколько раз ниже! Internet Explorer 6 не способен корректно отображать большинство сайтов.

Если по каким либо причинам Вы не имеете доступа к возможности установки программ, то рекомендуем воспользоваться «portable» версиями браузеров. Они не требуют инсталляции на компьютер и работают с любого диска или вашей флешки: Mozilla Firefox или Google Chrome.

Безопасность

Только факты

Microsoft

  • На главную
  • Обратная связь

  • О нас
  • Продукция
  • Прайс
  • Контакты
  • Партнеры
  • Доставка
  • Каталоги
  • Оплата
  • Статьи
  • Видео
  • Вакансии компании

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.

ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.

Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Оборудование для промышленной автоматизации

Skype: skypergraf WhatsApp: +7 926 381 90 00

  • Промышленные компьютеры
  • Программируемые логические контроллеры (ПЛК)
  • Модули ввода-вывода
  • HMI. Панели оператора
  • Коммуникационное и сетевое оборудование
  • Блоки питания в промышленном исполнении
  • Барьеры искрозащиты
  • Частотные преобразователи
  • Устройства плавного пуска
  • Релейные модули. Твердотельные реле
  • Оборудование ОВЕН
  • Нормирующие преобразователи
  • Siemens
  • Emerson
  • Yokogawa
  • Trace Mode
  • MasterSCADA
  • Allen Breadley
  • Genesys
  • InTouch
  • ClearScada
  • RSView
  • iFIX
  • DirectLOGIC
  • Phoenix Contact
  • Owen
  • Advantech
  • Siemens
  • VEGA
  • Autonics
  • Sentek
  • Microsonic
  • Овен
  • Рэлсиб
  • Корунд
  • Тепловизоры и пирометры
  • Fluke
  • Безопасность конвейеров
  • Измерение параметров жидкости
  • Лабораторное оборудование
  • Датчики контроля загазованности
  • Анализ качества нефтепродуктов
  • Weidmueller
  • Автоматические выключатели
  • Устройства защитного отключения
  • Дифференциальные автоматы
  • Кабельные каналы
  • Клеммники
  • Маркировка
  • Посты управления. Светосигнальная аппаратура
  • Провод и кабель
  • Шкафы. Боксы
  • Монтажный инструмент
  • Взрывозащищенные коробки
  • Системы микроклимата
  • MEYERTEC
  • Программирование ПЛК
  • Проектирование и сборка шкафов автоматики
  • Сборка шкафов управления двигателями с УПП и частотными преобразователями
Читайте так же:
Инструкция для счетчика банкнот magner 150 digital

  • Описание

Счетчик импульсов ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С.

Назначение счетчика импульсов ОВЕН СИ30

Микропроцессорный счетчик импульсов СИ30. Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

Программное обеспечение

Конфигуратор СИ30

Документация

Сертификат промышленной безопасности на СИ30

Декларация о соответствии на СИ30

Сертификат средств измерений СИ30 (Казахстан)

список параметров СИ30

Руководство по эксплуатации СИ30

Прибор эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от минус 20 до 70 °С
  • Верхний предел относительной влажности воздуха – не более 95 % при температуре 35 °С и более низких температурах без конденсации влаги
  • Атмосферное давление от 84 до 106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

Диапазон переменного напряжения питания:

Диапазон постоянного напряжения питания, В

Максимальная потребляемая мощность, ВА, не более

Масса, кг, не более

Средний срок службы, лет

Межповерочный интервал, лет

Частота входных импульсов, Гц, не более

Длительность входных импульсов, мкс, не менее

Диапазон значений умножителя

от 0,00001 до 99999

Частота входного фильтра, Гц

Скважность импульса, не менее

Количество входов управления

Напряжение низкого (активного) уровня на входах, В

Напряжение высокого уровня на входах, В

Читайте так же:
Яндекс метрика где взять код своего счетчика

Количество счетных разрядов

RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН)

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Устройство согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают на блок цифровой обработки, где происходит переназначение входов в соответствии с режимом счёта, выбранным пользователем, фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в реальную физическую величину, сравнение с уставкой значения сигнала перед его выводом на индикатор, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Блок управления включает в себя кнопки для ввода параметров прибора. Блок индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных индикаторов. Яркость индикаторов задается параметром brHt.

Вторичный источник питания (ВИП) в зависимости от исполнения прибора (с переменным или постоянным питанием) осуществляет преобразование питающего напряжения для устройства согласования, блока цифровой обработки, выходных устройств и интерфейсов и формирует сигнал, свидетельствующий о пропадании питающего напряжения.

К входам прибора могут быть подключены:

  • коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
  • датчики, имеющие на выходе транзистор n-p-n–типа с открытым коллекторным выходом;
  • датчики, имеющие на выходе транзистор p-n-p–типа.

Для питания датчиков на винтовой клеммник прибора выведено напряжение 24 В (вывод 13 клеммника).

Выходные устройства управления могут быть выполнены в виде электромагнитного реле (рисунок Б.4), транзисторной оптопары или оптосимистора. Они используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. Все выходные устройства имеют гальваническую развязку от схемы прибора.

В блоке цифровой обработки сигналов поступающие на вход прибора сигналы подвергаются фильтрации с помощью двух фильтров. Первый фильтр используется для фильтрации сигналов на счетных входах прибора и характеризуется частотой входного фильтра FREQ.

Связь прибора с ПК осуществляется по интерфейсам RS-485 и USB, что дает возможность задавать и редактировать конфигурацию прибора, контролировать его текущее состояние и показания с помощью ПК. Программа «Конфигуратор СИ30» (файл cfgSI30.exe) предназначена для считывания, записи и отображения на мониторе ПК параметров прибора, Программа размещена на компакт-диске «Диск_СИ30», который входит в комплект поставки.

Читайте так же:
Счетчик затвора nikon d5100

Подключение к входу коммутационных устройств:

а) при работе с n-p-n датчиками; б) при работе с p-n-p датчиками

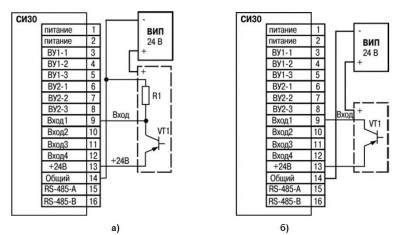

Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом:

а) пассивный датчик; б) активный датчик

Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа:

а) активный датчик; б) пассивный датчик

Схемы подключения приборов с различными ВУ

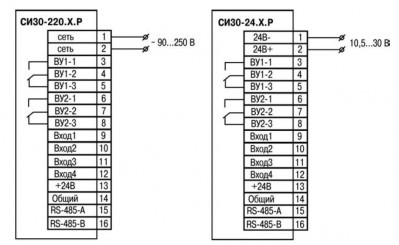

Подключение прибора с ВУ типа Р

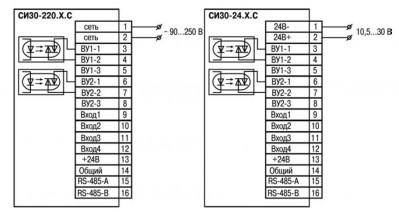

Подключение прибора с ВУ типа С

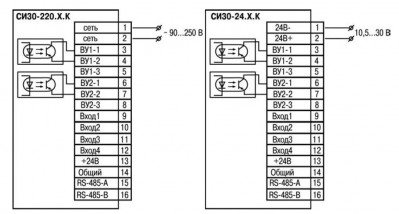

Подключение прибора с ВУ типа К

Может ли СИ30 работать как тахометр и счетчик времени?

Нет, такой функции данный счетчик импульсов не поддерживает.

В меню программирования СИ30 не могу найти параметров сетевых настроек прибора. Каким образом можно изменить скорость и адрес СИ30?

Сетевые параметры СИ30 вынесены в отдельное подменю, войти из рабочего режима в него можно нажатием комбинации кнопок «СБРОС» + «ПРОГ». Выход из этого меню осуществляется удержанием кнопки «ПРОГ».

Не получается сделать настройку для программирования СИ30 через USB порт.

Отчет по настройке приведен в видео-инструкции.

Пытаюсь интегрировать СИ30 в скада-систему Masterscada и никак не могу найти параметр, отвечающий за выбор сетевого протокола обмена.

В СИ30 реализована функция автоматического выбора протокола связи. Это означает, что СИ30 сам определяет по какому протоколу к нему пришел запрос и переводит себя на этот протокол автоматически без участия пользователя.

В документации указана максимальная частота входных импульсов 10 кГц, интересует вопрос: какую частоту входных импульсов поддерживает СИ30 в квадратурном режиме, при работе с энкодером?

При работе в квадратурном режиме при работе с энкодером СИ30 также воспринимает частоту входных импульсов 10 кГц.

ОВЕН СИ30 счетчик импульсов с поддержкой энкодеров и RS-485

Товар добавлен в корзину.

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.

ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.

Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.

Определение направления вращательного движения узлов и механизмов.

Перевод количества импульсов в реальные единицы измерения продукции.

Выбор позиции десятичной точки.

Четыре режима работы выходных устройств.

Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.

Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.

Встроенный источник питания датчиков — 24В с максимальным током нагрузки не более 100 мА.

Управление нагрузкой с помощью двух выходных устройств.

Сохранение результатов счета при отключении питания.

Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.

Поддержка протоколов Modbus (ASCII, RTU), ОВЕН.

Автоматическое определение протокола связи.

Конфигуратор для настройки счетчика с ПК.

Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.

Технические характеристики

Диапазон переменного напряжения питания:

Диапазон постоянного напряжения питания, В

Максимальная потребляемая мощность, ВА, не более

Масса, кг, не более

Средний срок службы, лет

Межповерочный интервал, лет

Частота входных импульсов, Гц, не более

Длительность входных импульсов, мкс, не менее

Диапазон значений умножителя

от 0,00001 до 99999

Частота входного фильтра, Гц

Скважность импульса, не менее

Количество входов управления

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– n-p-n–типа с открытым коллекторным выходом;
– p-n-p–типа.

Напряжение низкого (активного) уровня на входах, В

Напряжение высокого уровня на входах, В

Количество счетных разрядов

RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН)

Прибор эксплуатируется при следующих условиях

Закрытые взрывобезопасные помещения без агрессивных паров и газов

Температура окружающего воздуха от минус 20 до +70 °С

Верхний предел относительной влажности воздуха – не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги

Атмосферное давление от 84 до 106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
