Счетчик электронно механический устройство

Измерители длины кабеля

Измерители длины кабеля предназначены для измерения длины длинномерных материалов типа кабеля, провода, троса, стального каната и прочих материалов с допустимыми для соответствующих устройств параметрами.

Измерители длины кабеля бывают двух видов: контактные и бесконтактные. В контактных измерителях, в отличие от бесконтактных, определение длины сопровождается механическим контактом измерительного устройства и измеряемого материала.

Далее пойдет речь только о контактных измерителях длины для материалов типа кабеля, троса, веревки и прочих материалов круглого или профильного сечения. Для краткости такой измеритель длины будет называться счетчик кабеля.

Счетчик длины кабеля состоит из измерительного устройства, установленного на механической раме с направляющими приспособлениями для пропускания измеряемого длинномера. В измерителях длины кабеля измерительное устройство представляет собой мерное колесо, которое катится по кабелю без проскальзывания, соединенное с устройством для пересчета угла поворота колеса в единицы длины. В зависимости от типа измерительного устройства счетчик метража может быть механическим или электронно-механическим. В механическом измерителе длины устройство для перевода угла в метры представляет собой механическую передачу, передаточное отношение которой и является коэффициентом пересчета. В электронно-механическом измерителе угол поворота мерного колеса определяется датчиками, реагирующими на метки на торце колеса, сигнал которых переводится в единицу длины при помощи электронного счетчика импульсов. Поскольку датчики реагируют на метки дискретно, то имеет смысл говорить о дискретности измерения длины, которая тем меньше, чем больше меток на торце колеса. Для увеличения точности измерения кабеля и уменьшения дискретности измерения длины вместо датчиков можно использовать энкодер.

В процессе эксплуатации измерителя длины, мерное колесо подвергается износу, который выражается в истирании его поверхности и соответственном уменьшении наружного диаметра колеса. Однако благодаря использованию электронного счетчика импульсов, можно компенсировать погрешность измерения, возрастающую по мере износа мерного колеса и добиться погрешности намного меньше положенного 1%. Это достигается корректировкой коэффициента пересчета счетчика. Надо особо отметить, что механический счетчик кабеля (измеритель длины с механическим счетчиком) такой возможности не имеет. В случае износа мерного колеса механического измерителя, придется менять само колесо.

Измеритель длины кабеля можно использовать как в качестве самостоятельной единицы оборудования, так и в составе механических (ручных), полуавтоматических и автоматических станков для перемотки или намотки кабеля, провода или троса. Счетчик метража кабеля имеет функцию предварительной установки, и позволяет оператору задавать значение длины наматываемого материала, по достижении которой подается сигнал об остановке намотки на систему управления станком или на какое-либо устройство-индикатор, оповещающее о достижении заданной длины.

Счетчик электронно механический устройство

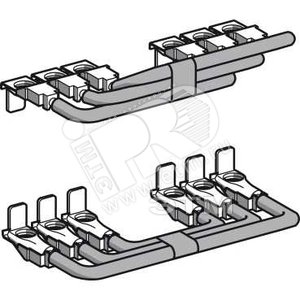

Блокировка механическая с электронным блоком

  • Код товара 9731594
  • Артикул LA9D11569
  • Производитель Schneider Electric/TeSys

Счетчик времени электронный DC 12-150В АC 24-240В 50Гц электронное и механическое обнуление

  • Код товара 5946177
  • Артикул 7KT5823
  • Производитель SIEMENS

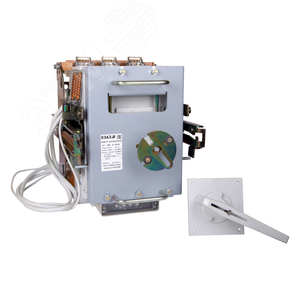

Выключатель автоматический ВА53-41-340050-400А-690AC-УХЛ3

  • Код товара 1330305
  • Артикул 279254
  • Производитель КЭАЗ

Сделано
в России

Счетчик импульсов электронный DC 12-150В АC 24-240В 50Гц электронное и механическое обнуление (7KT5833)

  • Код товара 1683434
  • Артикул 7KT5833
  • Производитель SIEMENS

Блок дополнительных контактов с задержкой времени 0.1…30С LC1-D

  • Код товара 9698092
  • Артикул LADR2
  • Производитель Schneider Electric/TeSys

С этим покупают Посмотреть

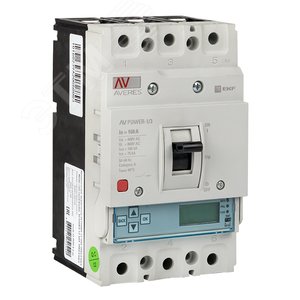

Выключатель автоматический AV POWER-1/3 160А 50кА ETU6.0

  • Код товара 3297314
  • Артикул mccb-13-160-6.0-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

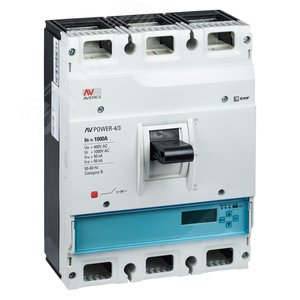

Выключатель автоматический AV POWER-4/3 1000А 50кА ETU6.2

  • Код товара 3413220
  • Артикул mccb-43-1000-6.2-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

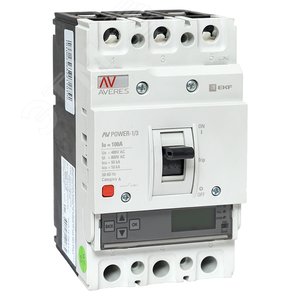

Выключатель автоматический AV POWER-1/3 100А 50кА ETU6.0

  • Код товара 1301186
  • Артикул mccb-13-100-6.0-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

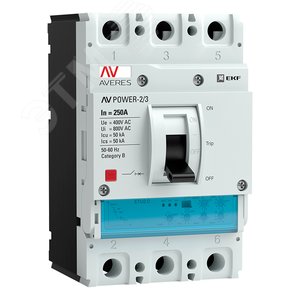

Выключатель автоматический AV POWER-2/3 250А 50кА ETU2.2

  • Код товара 788088
  • Артикул mccb-23-250-2.2-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

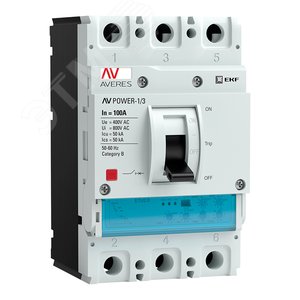

Выключатель автоматический AV POWER-1/3 100А 50кА ETU2.2

  • Код товара 5378874
  • Артикул mccb-13-100-2.2-av
  • Производитель EKF/AV-POWER
Читайте так же:
Как законно установить электросчетчик

С этим покупают Посмотреть

Выключатель автоматический AV POWER-3/3 400А 50кА ETU2.2

  • Код товара 5782122
  • Артикул mccb-33-400-2.2-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

Выключатель автоматический AV POWER-1/3 160А 50кА ETU2.2

  • Код товара 5981806
  • Артикул mccb-13-160-2.2-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

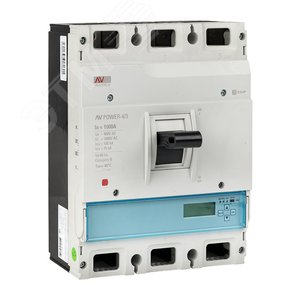

Выключатель автоматический AV POWER-4/3 1000А 50кА ETU6.0

  • Код товара 6077942
  • Артикул mccb-43-1000-6.0-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

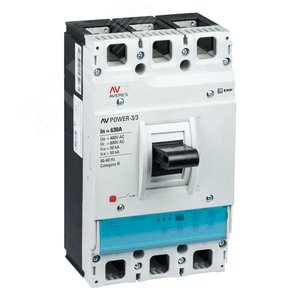

Выключатель автоматический AV POWER-3/3 630А 50кА ETU2.2

  • Код товара 6609456
  • Артикул mccb-33-630-2.2-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

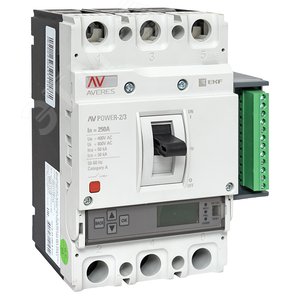

Выключатель автоматический AV POWER-2/3 250А 50кА ETU6.2

  • Код товара 6644262
  • Артикул mccb-23-250-6.2-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

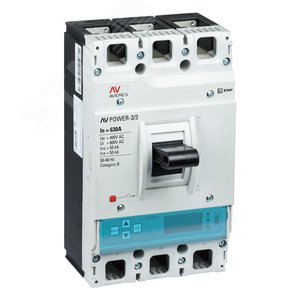

Выключатель автоматический AV POWER-3/3 630А 50кА ETU6.2

  • Код товара 8115399
  • Артикул mccb-33-630-6.2-av
  • Производитель EKF/AV-POWER

С этим покупают Посмотреть

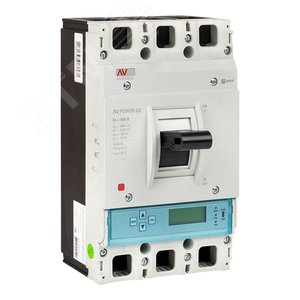

Выключатель автоматический AV POWER-3/3 400А 50кА ETU6.0

  • Код товара 8197537
  • Артикул mccb-33-400-6.0-av
  • Производитель EKF/AV-POWER

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Электросчетчик — устройство и принцип работы

Без счетчиков электроэнергии не обходится работа ни одного электрифицированного объекта, будь то гараж, частный дом или промышленное предприятие. Сегодня на рынке представлены счетчики разных типов, моделей, модификаций. Это позволяет подобрать оптимальный вариант с учетом особенностей объекта и количества используемой электроэнергии. Что представляет собой электросчетчик, устройство и принцип работы данного прибора рассмотрим ниже.

Как ведется подсчет электроэнергии

Независимо от устройства и принципа работы, электросчетчик имеет одно назначения — подсчет количества электроэнергии, которая была израсходована за определенный промежуток времени. Расход измеряется в киловатт-часах. Один киловатт-час (кВт·ч) — это количество электроэнергии, которое расходуется потребителем за временной промежуток, равный часу. В цифровом выражении это представлено так:

1 кВт·ч = 1 киловатт × 1 час = 1000 Ватт × 3600 секунд = 3600000 Джоулей = 3,6 Мегаджоуля.

Можно рассмотреть на примере конкретного прибора. Если утюг мощностью 2 киловатта будет работать полчаса, расход составит:

2 кВт × 0,5 часа = 1 кВт·ч.

Классификация электрических счетчиков

По конструктивному устройству электросчетчики делятся на:

  • механические — считаются устаревшими. Из-за больших габаритов и низкой точности показаний они практически не используются;
  • электромеханические — в основном, используются на объектах бытового назначения, где учет электроэнергии ведется по единому тарифу;
  • электронные — более совершенные модели с широким функционалом и высокой точностью показаний. Рекомендуются для установки на объектах, где предусмотрена разная тарификация учета расхода электрической энергии.

Устройство счетчика электроэнергии

Устройство электросчетчика с электронным измерительным механизмом предусматривает наличие таких элементов:

  • специализированные микросхемы, выполняющие функцию замера количества электроэнергии и преобразования полученных данных в единицы измерения;
  • вычислительный механизм;
  • защитный корпус;
  • импульсный или цифровой выход (в зависимости от модели) для возможности удаленного считывания показаний и интеграции прибора в единую систему автоматизированного учета расхода энергии.

В электромеханическом счетчике вычислительный механизм представлен электромагнитом, соединенным с барабаном, который представляет собой систему колесиков с цифрами. В электронном приборе в качестве счетного механизма используется микроконтроллер, подключенный к цифровому дисплею. Устройство электросчетчиков данного типа предусматривает наличие модуля энергонезависимой памяти, в котором регистрируется количество тока, использованное в разных режимах — например, в дневное и ночное время суток.

Читайте так же:
Как подключить счетчик электроэнергии меркурий схема

Принцип работы однотарифного электросчетчика

Принцип работы электросчетчика электромеханического типа достаточно простой. При включении электроприборов на вход счетчика поступают сигналы о напряжении и силе тока, которые фиксируются соответствующими датчиками и передаются на преобразователь. Он, в свою очередь, оцифровывает эти сигналы и преобразует их в импульсы определенной частоты. Импульсы передаются на электромагнит счетного механизма, далее, посредством зубчатой передачи, сигнал поступает на колесики барабана. В результате данные отображаются в виде конкретных цифр.

Принцип работы электронного счетчика.

Рис. 1. Блок-схема электромеханического счетчика электрической энергии

Реализация цифрового счётчика электрической энергии (рис. 2) требует специализированных ИС, способных производить перемножение сигналов и предоставлять полученную величину в удобной для микроконтроллера форме. Например, преобразователь активной мощности — в частоту следования импульсов. Общее количество пришедших импульсов, подсчитываемое микроконтроллером, прямо пропорционально потребляемой электроэнергии.

Рис. 2. Блок-схема цифрового счетчика электрической энергии

Не менее важную роль играют всевозможные сервисные функции, такие как дистанционный доступ к счётчику, к информации о накопленной энергии и многие другие. Наличие цифрового дисплея, управляемого от микроконтроллера, позволяет программно устанавливать различные режимы вывода информации, например, выводить на дисплей информацию о потреблённой энергии за каждый месяц, по различным тарифам и так далее.

Для выполнения некоторых нестандартных функций, например, согласования уровней, используются дополнительные ИС. Сейчас начали выпускать специализированные ИС — преобразователи мощности в частоту — и специализированные микроконтроллеры, содержащие подобные преобразователи на кристалле. Но, зачастую, они слишком дороги для использования в коммунально-бытовых индукционных счётчиках. Поэтому многие мировые производители микроконтроллеров разрабатывают специализированные микросхемы, предназначенные для такого применения.

Перейдём к анализу построения простейшего варианта цифрового счётчика на наиболее дешёвом (менее доллара) 8-разрядном микроконтроллере Motorola. В представленном решении реализованы все минимально необходимые функции. Оно базируется на использовании недорогой ИС преобразователя мощности в частоту импульсов КР1095ПП1 и 8-разрядного микроконтроллера MC68HC05KJ1 (рис. 3). При такой структуре микроконтроллеру требуется суммировать число импульсов, выводить информацию на дисплей и осуществлять её защиту в различных аварийных режимах. Рассматриваемый счётчик фактически представляет собой цифровой функциональный аналог существующих механических счётчиков, приспособленный к дальнейшему усовершенствованию.

Рис. 3. Основные узлы простейшего цифрового счетчика электроэнергии

Сигналы, пропорциональные напряжению и току в сети, снимаются с датчиков и поступают на вход преобразователя. ИС преобразователя перемножает входные сигналы, получая мгновенную потребляемую мощность. Этот сигнал поступает на вход микроконтроллера, преобразующего его в Вт·ч и, по мере накопления сигналов, изменяющего показания счётчика. Частые сбои напряжения питания приводят к необходимости использования EEPROM для сохранения показаний счётчика. Поскольку сбои по питанию являются наиболее характерной аварийной ситуацией, такая защита необходима в любом цифровом счётчике.

Алгоритм работы программы (рис. 4) для простейшего варианта такого счётчика довольно прост. При включении питания микроконтроллер конфигурируется в соответствии с программой, считывает из EEPROM последнее сохранённое значение и выводит его на дисплей. Затем контроллер переходит в режим подсчёта импульсов, поступающих от ИС преобразователя, и, по мере накопления каждого Вт·ч, увеличивает показания счётчика.

Рис. 4. Алгоритм работы программы

При записи в EEPROM значение накопленной энергии может быть утеряно в момент отключения напряжения. По этим причинам значение накопленной энергии записывается в EEPROM циклически друг за другом через определённое число изменений показаний счётчика, заданное программно, в зависимости от требуемой точности. Это позволяет избежать потери данных о накопленной энергии. При появлении напряжения микроконтроллер анализирует все значения в EEPROM и выбирает последнее. Для минимальных потерь достаточно записывать значения с шагом 100 Вт·ч. Эту величину можно менять в программе.

Читайте так же:
Счетчик электрический закон замена

Схема цифрового вычислителя показана на рис. 5. К разъёму X1 подключается напряжение питания 220 В и нагрузка. С датчиков тока и напряжения сигналы поступают на микросхему преобразователя КР1095ПП1 с оптронной развязкой частотного выхода. Основу счётчика составляет микроконтроллер MC68HC05KJ1 фирмы Motorola, выпускаемый в 16-выводном корпусе (DIP или SOIC) и имеющий 1,2 Кбайт ПЗУ и 64 байт ОЗУ. Для хранения накопленного количества энергии при сбоях по питанию используется EEPROM малого объёма 24С00 (16 байт) фирмы Microchip. В качестве дисплея используется 8-разрядный 7-сегментный ЖКИ, управляемый любым недорогим контроллером, обменивающийся с центральным микроконтроллером по протоколу SPI или I 2 C и подключаемый к разъёму Х2.

Реализация алгоритма потребовала менее 1 Кбайт памяти и менее половины портов ввода/вывода микроконтроллера MC68HC05KJ1. Его возможностей достаточно, чтобы добавить некоторые сервисные функции, например, объединение счётчиков в сеть по интерфейсу RS-485. Эта функция позволит получать информацию о накопленной энергии в сервисном центре и отключать электричество в случае отсутствия оплаты. Сетью из таких счётчиков можно оборудовать жилой многоэтажный дом. Все показания по сети будут поступать в диспетчерский центр.

Определённый интерес представляет собой семейство 8-разрядных микроконтроллеров с расположенной на кристалле FLASH-памятью. Поскольку его можно программировать непосредственно на собранной плате, обеспечивается защищённость программного кода и возможность обновления ПО без монтажных работ.

Рис. 5. Цифровой вычислитель для цифрового счетчика электроэнергии.

Ещё более интересен вариант счётчика электроэнергии без внешней EEPROM и дорогостоящей внешней энергонезависимой ОЗУ. В нём можно при аварийных ситуациях фиксировать показания и служебную информацию во внутреннюю FLASH-память микроконтроллера. Это к тому же обеспечивает конфиденциальность информации, чего нельзя сделать при использовании внешнего кристалла, не защищённого от несанкционированного доступа. Такие счётчики электроэнергии любой сложности можно реализовать с помощью микроконтроллеров фирмы Motorola семейства HC08 с FLASH-памятью, расположенной на кристалле.

Переход на цифровые автоматические системы учёта и контроля электроэнергии — вопрос времени. Преимущества таких систем очевидны. Цена их будет постоянно падать. И даже на простейшем микроконтроллере такой цифровой счётчик электроэнергии имеет очевидные преимущества: надёжность за счёт полного отсутствия трущихся элементов; компактность; возможность изготовления корпуса с учётом интерьера современных жилых домов; увеличение периода поверок в несколько раз; ремонтопригодность и простота в обслуживании и эксплуатации. При небольших дополнительных аппаратных и программных затратах даже простейший цифровой счётчик может обладать рядом сервисных функций, отсутствующих у всех механических, например, реализация многотарифной оплаты за потребляемую энергию, возможность автоматизированного учёта и контроля потребляемой электроэнергии.

Схемы современных электросчетчиков. Принцип работы электронного электросчетчика.

Со стремительным развитием электронно-вычислительной техники на смену счетчикам пришли электронные(цифровые). Принцип работы любого электрического счетчика основывается на том, чтобы объединить мгновенные значения силы тока и напряжения, потребляемые из сети, за определенную единицу времени для последующего отображения на счетном устройстве в виде готовых киловатт-часов. Электронный счетчик состоит из основных узлов:

  • датчики тока и напряжения;
  • преобразователь мощности в частоту импульсов (КР1095ПП1);
  • центральный микроконтроллер(устройство управления -МС68НС05КJ1);
  • постоянно-запоминающее устройство (ПЗУ);
  • контроллер жидкокристаллического дисплея (ЖКИ-К182СВГ2);

Электрические сигналы от датчиков тока и напряжения поступают к преобразователю мощность-частота, который выполняет операцию перемножения, получая потребленную мощность. Полученное значение мощности преобразователь передает в виде импульса на вход центрального микроконтроллера, который, в свою очередь, суммирует импульсы за определенное время, получая кВт∙ч. Центральный микропроцессор передает данные микропроцессору ЖКИ, которые, в итоге, отобразятся на дисплее.

Для сохранения показаний счетчика в случае потери электропитания используется запоминающее устройство EEPROM. Если счетчик вдруг обесточился, то после его включения микроконтроллер сначала извлекает из ПЗУ последнее сохраненное значение и отображает на дисплее. После чего продолжает подсчитывать импульсы от преобразователя, обмениваясь данными с EEPROM, и увеличивает показания счетчика.

Внося изменения в программу микроконтроллера ЖКИ можно задавать разные режимы отображения информации на дисплее такие, как дату, время, потребленная нагрузка по тарифам и другое.

Наличие у электронного счетчика внешнего интерфейсного канала на примере RS-485 позволяет объединять счетчики в группы и передавать все данные в электроснабжающую компанию, что дает возможность отключения электричества у потребителей в случае неуплаты.

Читайте так же:
Коэффициент трансформации тока электросчетчика это

В качестве датчика тока служит измерительный трансформатор (трансформатор тока) или шунтирующая пластинка; датчик напряжения- тр-р напряжения.

Трехфазный электронный счетчик имеет такую же конструкцию и обладает функциями отображения на дисплее активной, реактивной и полной потребленной электроэнергии и др.

Счетчик электроэнергии Энергомера, внешний вид

В этой статье я расскажу и покажу на фото, как устроен электрический счетчик. Для примера разберём (вскроем) счетчик Энергомера ЦЭ 6807 П производства Ставропольского концерна «Энергомера». Как выглядит счетчик — на фото слева.

Счетчик Энергомера ЦЭ6807П — один из самых простых по конструкции, тем легче будет рассмотреть его устройство.

Кстати, по электрическим счетчикам на блоге СамЭлектрик.ру опубликовано несколько статей:
— ,
— ,
— ,
— .

А если Вам вообще интересно , подписывайтесь на получение новых статей и вступайте в группу в ВК !

Как меряет энергию электрический счетчик

Как всегда, сначала — немного теории, так сказать вступительное слово.

Прежде всего — счетчик отличается от всех остальных домашних электрических устройств тем, что он включен ПОСЛЕДОВАТЕЛЬНО со всеми приборами. То есть, схема электросчетчика устроена так, что через него проходит весь ток, который он учитывает. Ну а если ток проходит не весь, то это очень не нравится контролирующим органам энергонадзора.

Как это бывает — в статье Кража электроэнергии, или и обсуждении к ней.

Ток проходит в счетчике через специальный калиброванный шунт с определённым сопротивлением (сотые доли Ома). По закону Ома, на проводнике, через который проходит ток, образуется напряжение, прямо пропорциональное току и сопротивлению:

Этим напряжением однозначно определяется ток. Напряжение измеряется, и значит ток тоже становится известен, косвенным образом.

Мощность, потребляемая приборами в квартире, равна току, умноженному на напряжение:

Но как узнать, сколько мощности «съели» электроприборы? Для этого мощность умножают на время, получают электрическую энергию:

За единицу измерения электрической энергии, которая показывает, сколько киловатт прошло через счетчик в течение часа приняли киловатт в час, сокращённо — кВт·час

Строго говоря, энергию правильней измерять в Джоулях, как нас этому учили в школе, но исторически прижилась единица измерения кВт·час . Писать нужно именно с точкой, как например полная электрическая мощность измеряется в В·А .

Часто неправильно пишут — квт/час , квт — час , или даже просто квт . Такая путаница могла бы не произойти, если бы для единицы электрической энергии придумали бы какую-нибудь единицу. Например, Электроджоуль . Или назвали бы именем какого-нибудь другого ученого.

А реализуется учёт и индикация этих «Электроджоулей» путем нехитрых электрических преобразований и устройств. Рассмотрим их ниже.

Как устроен электросчетчик

Устройство однофазного электрического счетчика прямого включения Энергомера сейчас будет хорошо видно на фотографиях. Напоминаю, его внешний вид — на первом фото статьи.

Счетчик мне достался исправный, мне его подарили, поскольку там, где он стоял, сменился собственник помещения, и нового владельца обязали поменять счетчик.

На счетчике обычно стоят 2 пломбы, одна защищает от несанкционированного доступа клеммы счетчика, вторая — электронную схему счетчика. Этих пломб на моём счетчике уже нет.

Рассмотрим подробнее клеммы.

Клеммы зажимные, хорошо держат зачищенный провод на всём его протяжении.

Читайте так же:
Кто обязан оплатить установку электросчетчика

Теперь самое интересное — вскрываем корпус счетчика:

Счетчик Энергомера цэ6807п. Снятая передняя панель

Счетчик энергомера. Снятая крышка, фото 2

Достаём потроха внутренности, и видим, что схема электросчётчика состоит их трёх основных частей:

Это 1) шаговый двигатель, на оси которого закреплены циферки, 2) плата с контроллером и 3) входные клеммы. Как видно, всё китайское (надеюсь, кроме клемм), поэтому и цена такому счетчику 650-750 руб.

Кстати, не видел, но в Меркурии производство компонентов — российское. Кто подтвердит?

Клеммы и плата с контроллером. Всё перевёрнуто, поэтому фазные клеммы счетчика — справа, нулевые — слева, не так как мы привыкли видеть.

Белый и зеленый проводочки — это выход измерительного шунта. Того самого шунта, на котором «оседает» напряжение, пропорциональное току через фазные клеммы. Это напряжение поступает на входы платы КТ1 и КТ2 и подается на обработку контроллеру.

Также с фазной клеммы берется питание для контроллера, это желтый проводок. Питание — бестрансформаторное, через конденсатор, выпрямитель и стабилизатор 5VDC.

Нулевая клемма используется для того, чтобы брать второй полюс для питания счетчика. А ещё для того, чтобы обеспечить соединение, и чтобы ограничить злоумышленные схемы включения счетчика.

С выхода платы контроллера через точки М1.1 и М1.2 поступают импульсы на шаговый двигатель. Тот самый, который тормозят с помощью магнита. Частота импульсов пропорциональна току, и дополнительно индицируется светодиодом.

Про шаговый двигатель рассказано у меня в блоге в статье про .

Этот светодиод используют для проверки и поверки счетчика. Подсчитывают количество импульсов за (например) 5 минут, и смотрят на правильность показаний на передней панели.

В контроллере зашита программа, которая вырабатывает импульсы для работы шагового двигателя.

Кстати, программу можно изменить, умельцы это делают. Тем самым можно уменьшить показания счетчика на 30 — 50%.

Вот фото печатной платы счетчика немного крупнее:

Из каких деталей собрана схема счетчика

Как видно на фото, схема электрического счетчика Энергомера очень простая, основа схемы — микроконтроллер, который всем управляет.

На фото плохо видны детали, поэтому переписал некоторые номиналы.

Шаговый двигатель (регистратор):

Шаговый регистратор счетчика. Купить такой можно через китайский сайт meter-counters.com. Именно этот регистратор намагничивают и останавливают счетчик.

  • Стабилизатор на 5 Вольт 7805,
  • PIC-контроллер MPC 3905A ,
  • Опторазвязка для выхода на телеметрию (дистанционное снятие показаний) PC817C ,
  • Кварц на 3,579545 МГц.

Инструкция к счетчику Энергомера

Ниже приведена инструкция на счетчик Энергомера ЦЭ6807 , который рассмотрен в статье. Там приведены все параметры, схема подключения, а также устройство и принцип работы счетчика по версии производителя.

Была ещё такая бумажечка, чтобы правильно писали показания:

По правилам, цифра, обозначающая доли киловатт часа, должна быть обязательно выделена графически. Что и выполняется, смотрите фото счетчика в корпусе.
