Счетчик электроэнергии однофазный тип цэ2706 12 5 50а

Счетчик Энергомера цэ2726 – описание, инструкция

Счетчик Энергомера цэ2726 представляет собой электрическое устройство, его предназначение – запись расхода электроэнергии в сетях переменного тока, однофазных. Данный прибор – многотарифный, то есть существует возможность подсчета электроэнергии по нескольким (до 4-х) тарифов.

Установку данных приборов учета выполняют внутри помещений. Подходят как для жилых зданий, так и для коммерческих построек. Внесен в госреестр измерительных приборов, допущен к установке на территории РФ и стран СНГ.

Отличительные качества

  • Прибор защищен от перенапряжений и токов короткого замыкания;
  • Электросчетчики могут быть оснащены нагрузочным реле управления с допустимым током до 80 А.
  • Монтажные и полные размеры приборов учета в круглых кожухах S01и S02 одинаковы полными и монтажными размерами индукционных устройств.

Функционал

Электросчетчик цэ2726 поддерживает возможность обмена данными с ПК через интерфейс. Наличие такой возможности осуществляется исходя из условного обозначения на маркировки модификации прибора.

Устройство дает возможным считывать посредством интерфейса нижеперечисленные данные:

  • Коды считывания самодиагностики и появившихся ошибок;
  • Версии ПО и важнейшие параметры;
  • Дату изготовления прибора, также сегодняшнюю дату;
  • Все действительные тарифы;
  • Данные подсчета активной энергии увеличивающимся значением;
  • Значения подсчета энергии в течение месяца, 36 месяцев, с начала запуска устройства в работу;
  • Параметры отображения данных на дисплее;
  • Место монтажа (адрес объекта);
  • Количество отключений от сети питания;
  • Важнейшие события за период 128 суток (отключения, перепрограммирование).

В счётчике, при помощи подменю могут быть изменены следующие данные:

  • Сетевой адрес;
  • Установочное время;
  • Корректировка времени;
  • Расписание тарифов по всем четырем возможным зонам;
  • Параметры отображения значений на дисплее прибора;
  • Таймауты интерфейса;
  • Данные о месте монтажа счётчика на объекте.

Срок службы, межповерочный интервал, ресурсы

  • Средний период эксплуатации прибора составляет – 30 лет;
  • Временной промежуток между поверками – 16 лет;
  • Гарантийный срок, установленный заводом – изготовителем на приборы учёта, изготовленные после 01.01.17 г., составляет 5 лет.

Технические параметры

Класс точности1
Рабочее напряжение сетиДо 230 В
Рабочий (допустимый) ток5 (60) А
Разрешенная частота сети50 Гц
Кол-во тарифных зон1-4
Константа счётчика, имп/кВт.ч3200 – 6400
Реагирование на силу тока от0,4 А
Общая затрачиваемая мощность0,5 ВА
Затрачиваемая полная мощность в цепи напряжения прибора учета10 А
Потребляемая мощность дополнительно (при установленном модеме)1 ВА
Вес изделия0,95 кг
Размеры устройства215х114х134
Разрядность000000
Установка3 болта или монтажная
рейка ТН35

Снятие показаний

Трудностей при снятии показаний с данного прибора учета возникнуть не должно. Полная информация об этом процессе полностью раскрыта в инструкции по эксплуатации прибора. При снятии показаний выбирается один из четырех тарифов и записываются цифры, которые расположены слева направо до запятой. Цифра после запятой не учитывается, так как она обозначает десятые доли киловатта.

Значение на приборе отображается нарастающим итогом, следовательно, чтобы узнать израсходованную энергию за определенный период, необходимо из последнего учитываемого значения вычесть предыдущее.

Читайте так же:
Счетчики сплит 3 фазные

Стоимость устройства

Стоимость на счетчик цэ2726, в зависимости от комплектации начинается от 1200 рублей. Выпускается компанией «ЭНЕРГОМЕРА» по сегодняшний день.

Счетчик электроэнергии Энергомера ЦЭ6850М 0, 2S/ 0, 5 220В 5-7, 5А 2Н 1Р Ш31 101005003007251

  • Крепление: на винты
  • Класс точности: 0.2S/0.5
  • Номинальное напряжение: 220 В
  • Род учитываемой энергии: активная и реактивная
  • Количество тарифов: четырехтарифный
  • Число фаз: трехфазный

Все характеристики

Спишите до 4679 р. бонусами Начислим 116 бонусов

  • В вашем городе:1 шт.
    На складе: 1 шт.
  • Самовывоз: сегодня, из 1 магазина
  • Курьером: сегодня, от 190 р.

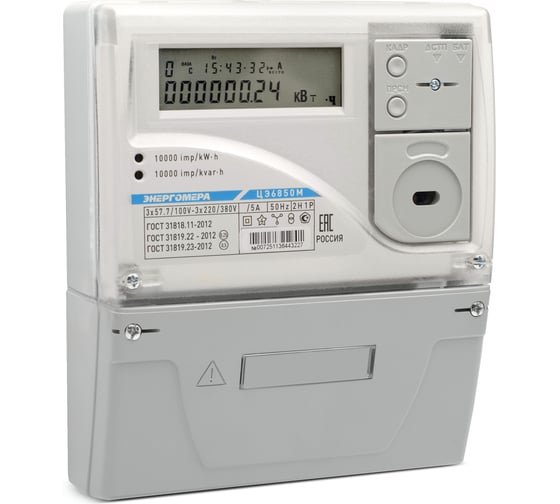

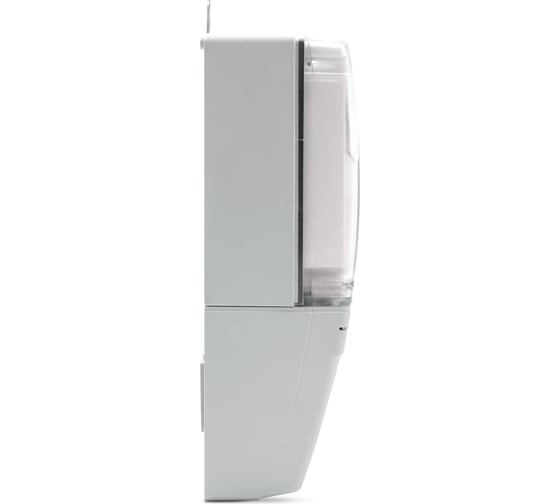

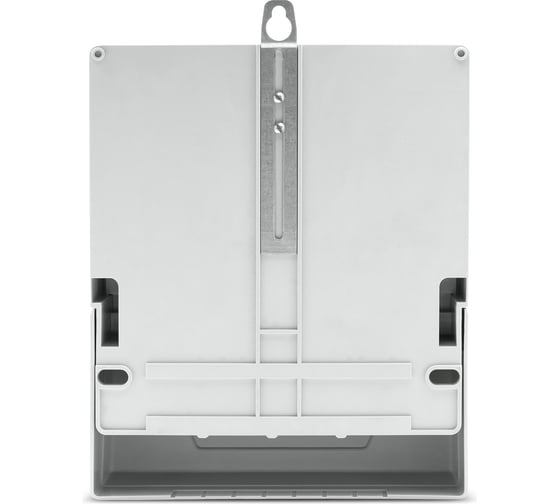

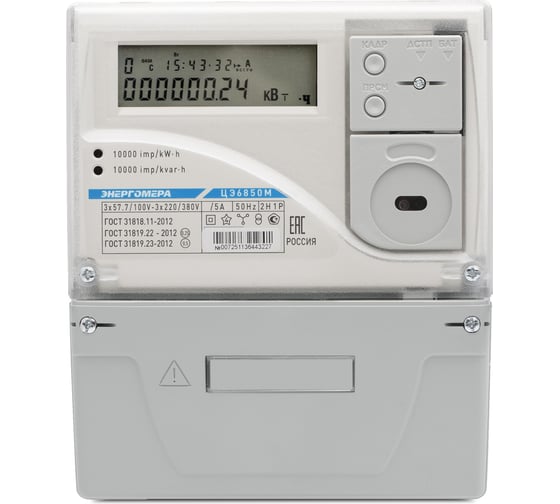

Счетчик электроэнергии Энергомера ЦЭ6850М 0, 2S/ 0, 5 220В 5-7, 5А 2Н 1Р Ш31 101005003007251 позволяет измерять активную и реактивную электроэнергию. Устройство учитывает энергию по четырем тарифам. В качестве защиты от несанкционированных изменений прибор оснащен защитой памяти данных и памяти программ.

Технические характеристики Энергомера ЦЭ6850М 0, 2S/0, 5 220В 5-7, 5А 2Н 1Р Ш31 101005003007251

Преимущества Энергомера ЦЭ6850М 0, 2S/0, 5 220В 5-7, 5А 2Н 1Р Ш31 101005003007251

  • Счетчик электроэнергии Энергомера ЦЭ6850М 101005003007251 ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами.
  • Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
  • Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
  • Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
  • Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
  • Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.
  • Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.
  • В электросчетчике имеется испытательное выходное устройство — основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
  • Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
  • Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов RS485, RS232.
  • Обмен данными через оптический порт и интерфейс соответствует ГОСТ Р МЭК 61107-2001.
  • Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
  • Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов RS485, RS232.
  • Расширенный диапазон по напряжению 0,2 — 1,15 Uн, может эксплуатироваться в сетях 57,7; 127 и 220 В.
  • Технологический запас по классу точности.
  • Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети.
  • Обеспечение учета реальных потерь в ЛЭП.
  • Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
  • Возможность замены элемента питания без вскрытия корпуса.
  • Автоматическая самодиагностика с выдачей результата.
  • Защита от недоучета и хищений электроэнергии.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
Читайте так же:
Как считает трехфазный счетчик при использовании одной фазы

Нашли ошибку в описании?

Этот товар из подборок

  • многотарифные
  • трехфазные
  • Россия — родина бренда
  • Россия — страна производства

Информация об упаковке

  • Единица товара: Штука
  • Вес, кг: 1,33
  • Длина, мм: 80
  • Ширина, мм: 250
  • Высота, мм: 185

Документация

  • Инструкция к товару

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Амперметры и вольтметры Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702

Размер лицевой панели, мм

Вырез в щите, мм

Длина шкалы, мм, не менее

Степень защиты IP

пылезащ. IP50 или пылебрызгозащ. IP54

(для приборов с приемкой «Морской регистр» — IP54)

(для приборов с приемкой «Морской регистр» — IP54)

пылезащ. IP50 или пылебрызгозащ. IP54

(для приборов с приемкой «Морской регистр» — IP54)

(для приборов с приемкой «Морской регистр» — IP54)

(для приборов с приемкой «Морской регистр» — IP54)

(для приборов с приемкой «Морской регистр» — IP54)

Масса, кг, не более

Ц42300, Ц42302

Верхний предел диапазона измерений

Способ включения

Условия эксплуатации

µA – 25*; 50; 100; 200; 300; 500

Температура -30. +50 °С для мА и µA, -50. +60 °С для В;

относительная влажность 95 % при температуре +35 °С.

Нормальная область частот 45-1000 Гц.

Рабочая область частот 30-45. 1000-20000 Гц для мA и µA;

30-45. 1000-10000 Гц для В.

Вибропрочность: ускорение 5. 30 м/с 2 , частота 10. 70 Гц.

Ударопрочность: ускорение 70 м/с 2 , частота 10. 50 ударов в мин., 2000 ударов.

мА – 1; 5; 10; 15; 10-30; 15-50; 30-100; 50-150; 100-300; 150-500; 300-1000

В – 0,5-3; 1-7,5; 2-15; 30; 50; 75; 150; 250; 300; 500; 600

* только для микроамперметра Ц42302

Верхний предел диапазона измерений

Коэффициент трансформации

Способ включения

Условия эксплуатации

мA – 10; 20; 30; 50; 100; 250; 500

Температура -40. +50 °С,

относительная влажность 95 % при температуре +35 °С.

Нормальная область частот 50-1000 Гц.

Виброустойчивость:
ускорение 5 м/с 2 ,

Вибропрочность:
ускорение 15 м/с 2 ,

Ударопрочность:
ускорение 70 м/с 2 ,
частота 10. 50 ударов в мин., 1000 ударов.

Читайте так же:
Где правильно устанавливать электросчетчики

В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600

В – 450; 500; 600; 750

Через трансформатор
напряжения
со вторичным
напряжением 100 В

кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600

Для вольтметра Ц42702 первичное напряжение трансформатора соответствует данным, приведенным в таблице.

Верхний предел диапазона измерений

Способ включения

Условия эксплуатации

мА – 100; 250; 400; 600

Температура -40. +50 °С,

относительная влажность 95 % при температуре +35 °С.

Виброустойчивость:
ускорение 5 м/с 2 ,
частота 20 Гц.

Вибропрочность:
ускорение 15 м/с 2 ,
частота 30 Гц.

Ударопрочность:
ускорение 70 м/с 2 ,
частота 10. 50 ударов в мин.

Нормальная частота
и область частот:
45-65; 50; 60; 200; 500;

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100*

А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800

Через трансформатор тока со вторичным током 1 или 5 А

кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40

Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2)

А – 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100*

А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400

Через трансформатор тока со вторичным током 1 или 5 А

кA – 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40

Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6)

Через трансформатор тока со вторичным током 1 А

A – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150

Через трансформатор тока со вторичным током 5 А

кА – 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10

* на нормальную частоту и область частот, Гц 45-55, 50

Для приборов Э42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений.

Э42700, Э42701

Верхний предел диапазона измерений

Способ включения

Условия эксплуатации

мА* – 100; 250; 400; 600

Температура -40. +50 °С,

относительная влажность 95 % при температуре +35 °С.

Вибропрочность: ускорение 5. 30 м/с 2 , частота 10. 70 Гц.

Ударопрочность: ускорение 70 м/с 2 , частота ударов 10. 50 в мин.

Нормальная частота и область частот: 45-65; 50,180-550; 60; 180-550; 800;1000 Гц** (для амперметров); 45-65; 50; 60; 200; 400; 500; 800; 1000 Гц (для вольтметров).

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100*

А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800

Читайте так же:
Схема соединений однофазного счетчика

Через трансформатор тока со вторичным током 1* или 5 А

кA – 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40

В – 10; 30; 50; 100; 150; 250; 400; 500; 600; 750

В – 400; 450; 500; 600; 750

Через трансформатор напряжения со вторичным напряжением 100 В

кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600

* только для Э42700

** для приборов Э42700 с верхним пределом диапазона измерений 100 А непосредственного включения только на нормальную частоту 50 Гц и область частот 45-65 Гц

Для приборов Э42700, Э42701 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений.

Амперметры Э42700 могут быть изготовлены с коэффициентом перегрузки 2.

Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока со вторичным током 1 А.

Аналогично для перегрузочного амперметра (коэффициент перегрузки 5) Э42702 с верхним значением перегрузочной части 100 А:
Амперметр Э42702, 20-100 А, 20/5, 50, в, ТУ 25-7504.133-2007

Аналогично для амперметра, изготавливаемого для эксплуатации в условиях тропического климата:
Амперметр Э42702 Т3, 20-100 А, 20/5, 50, в, ТУ 25-7504.133-2007

Счётчик электроэнергии МИРТЕК-12-РУ-SP1

  • Реле
  • Есть
  • Оптопорт, RF-433
  • Оптопорт, RF-2400
  • Оптопорт, RF-432
  • Оптопорт, RF-433/2400
  • 230
  • 1
  • 5
  • 60
  • Описание
  • Характеристики
  • Задать вопрос
  • Наличие на складе

Многотарифный (до четырех тарифов) учет активной и реактивной электрической энергии прямого и обратного направления в однофазных сетях переменного тока промышленной частоты по дифференцированным во времени тарифам при непосредственном включении.

Назначение

Счетчики предназначены для учета активной и реактивной электрической энергии в одном или двух направлениях в однофазных 2-проводных сетях переменного тока частотой 50 Гц.

Возможность многотарифного учета по временным зонам суток. Для программирования и считывания информации об энергопотреблении и дополнительных параметров счетчик имеет в зависимости от варианта исполнения цифровой интерфейс GSM, радиоинтерфейсы RF433, RF2400, PLC, а также оптопорт, реле управления нагрузки. Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики обеспечивают учет:

  • Текущего времени и даты;
  • Количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
  • Количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
  • Количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
  • Количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
  • Профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут);
  • Количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
  • Количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Читайте так же:
Щиты для трехфазных электронных счетчиков

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

  • Фазного напряжения;
  • Положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
  • Фазных токов;
  • Частоты сети;
  • Отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
  • Активной мгновенной мощности по фазе;
  • Реактивной мгновенной мощности по фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
  • Полной мгновенной мощности по фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
  • Коэффициента мощности по каждой фазе.

Функциональные особенности

Счетчики, у которых в условном обозначении присутствует символ «K», имеют встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счетчика. Реле включено в разрыв фазных цепи тока. Управление реле возможно в ручном и автоматическом режимах. Для работы с реле в ручном режиме к счетчику необходимо подключиться по имеющемуся интерфейсу связи.

Счетчики, у которых в условном обозначении присутствуют символы «SТ», дополнительно позволяют отслеживать наличие тока в цепи нейтрали.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

  • Адреса счетчика (от 1 до 65000);
  • Заводского номера счетчика (до 30 символов);
  • Текущего времени и даты;
  • Величины суточной коррекции хода часов;
  • Разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
  • 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
  • До 45 специальных дней (дни, в которые тарификация отличается от общего правила);
  • Пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Счетчик имеет электронные пломбы на вскрытие корпуса и клеммной колодки. При срабатывании пломбы происходит соответствующая запись в журнале событий и отображение на ЖКИ счетчика и индикаторного устройства.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
