Как проверить правильность показаний электросчетчика

Проверка показаний электросчетчика

Учет электроэнергии, потребляемой всеми устройствами и лампами, имеющимися в квартире, делается электросчетчиками. По свидетельствам электросчетчика и рассчитывается оплата за использование электроэнергии.

Если возникнут сомнения в корректности показаний счетчика, его можно просто проверить.

Для этого нужно сначала отключить от сети все имеющиеся в квартире лампы, приборы, холодильник, радиоприемники и убедиться в том, что диск счетчика, который виден в смотровом окне, не крутится. Если диск продолжает крутиться, то это значит, что кое-где остался не выключенный прибор. Его нужно выключить, по другому счетчик не проверишь.

Счетчики бывают разные. Одни из их учитывают расход электроэнергии в киловатт-часах ( квт-ч ), другие — в гектоватт-часах ( гвт-ч ). На щитке каждого счетчика обозначено, сколько оборотов диска соответствует расходу 1-го киловатт-часа и гектоватт-часа электроэнергии.

К примеру, на щитке счетчика может быть написано: «1 гвт-ч=300 оборотам диска» либо «I квт-ч = 5 000 оборотов диска».

Для проверки счетчика нужно знать, какому количеству энергии соответствует один оборот диска. Данная величина обозначается Ссч. Разумеется, что если на счетчике обозначено. 1 квт-ч = 5 000 оборотов диска, то его

Читайте так же:
Как поменять показания счетчика электроэнергии

Ссч =1 / 5000 кв-ч .

Если же на счетчике обозначено, что 1 гвт-ч=300 оборотам диска, то у этого счетчика

Ссч = 1 / 3 00 гвт-ч .

При проверке такового счетчика величину Ссч нужно выразить в киловатт-часах. Потому что 1 квт-ч=10 гвт-ч, то Ссч= 1 : 3000 квт-ч. Выяснив все эти данные, можно приступить к проверке счетчика.

Идеальнее всего для проверки пользоваться электронными лампочками. Нужно включить одну либо две лампы общей мощностью 75—100 ватт (вт) и в течение 5 минут (5 : 0,6 — часа ) подсчитать число оборотов диска по красной черте.

Расход энергии лампами определяется по формуле А 1 = 5 : 60 x Р

где А 1 —фактический расход электроэнергии в киловатт-часах; Р — мощность включенных ламп в кв ( квт >.

Обычно мощность ламп указывается на их цоколях в ваттах, потому ее нужно перевести в кв, исходя из того, что 1 квт =1 000 вт.

К примеру, 75 вт = 0,075 квт, 25 вт = 0,025 квт.

Расход энергии, показанный счетчиком, определяется так:

где А 2 ,— расход электроэнергии в киловатт-часах; Ссч— расход электроэнергии в киловатт-часах за время 1-го оборота диска счетчика;

N — число оборотов диска за 5 минут.

Если А 1 = А 2 , то счетчик работает верно. Но у бытовых счетчиков допустима погрешность, не превосходящая 4%. Если разница меж вычисленными значениями А 1 и А 2 больше 4%, то показания счетчика можно считать неверными.

Пример.

В сеть включены две лампы мощностью 55 и 75 вт. Диск счетчика при контрольном замере сделал за 5 минут 60 оборотов. На щитке счетчика обозначено, что 1 гвт-ч = 558 оборотам диска, т. е. Ссч= 1 : 558 гвт-ч, либо 1 : 5580 квт-ч. Определим фактический расход электроэнергии, израсходованной на горение ламп.

Мощность ламп равна: 55 вт +75 вт = 130 вт = 0,13 квт . В течение 5 минут эти две лампы должны потребить электроэнергии:

Читайте так же:
Счетчик электрический где пломба

А 1 = 5 : 60 x 0,13 = 0,01 квт-ч.

Расход энергии, показанный зато же время счетчиком.

А 2 = 1 : 5800 x 60= 0, 01 квт-ч.

Как следует, счетчик указывает верно. Установка контрольного счетчика. Для учета расхода электроэнергии в каждой квартире устанавливается только один счетчик, находящийся под контролем Энергосбыта. Но в тех случаях, когда в квартире проживает несколько жильцов и любой из их пользуется разными бытовыми электроприборами, расчет за использование электроэнергией вызывает время от времени затруднения. Потому многие жильцы устанавливают в собственных комнатах так именуемые контрольные счетчики. Такие счетчики не контролируются организациями Энергосбыта, но служат для учета электроэнергии, используемой отдельными жильцами, и обеспечивают верный расчет меж ними.

Контрольные счетчики продаются в торговой сети как раздельно, так и смонтированными на щитке совместно с пробочными предохранителями. Счетчики рассчитаны на определенное напряжение (127 либо 220 в) и на определенную силу электронного тока (5 либо 10 А). При наличии бытовых электроприборов следует получать счетчик на 10 А и на то напряжение, которое имеется в квартире.

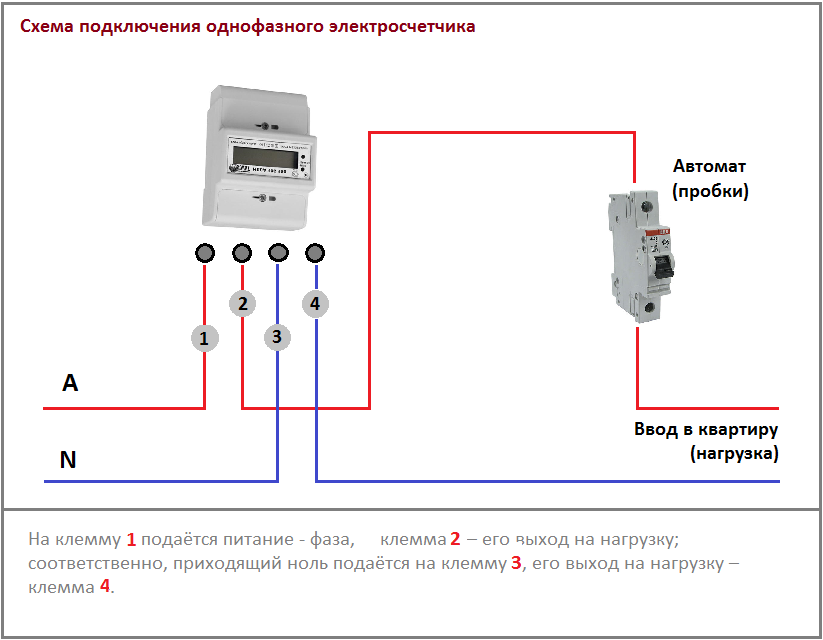

Проверяем правильность подключения счетчика

Проверяем правильность подключения счетчика

Актуальность самостоятельной проверки электрического счетчика связана с тем, что прибор учета электроэнергии может в определенный момент дать сбой. Как результат – Вы будете постоянно переплачивать при ежемесячной оплате коммунальных услуг. Чтобы убедиться в правильной работе счетчика, его можно запросто проверить на дому, не вызывая электрика и не снимая прибор с места установки. Далее мы расскажем, как проверить электросчетчик в домашних условиях на самоход, правильность подключения, погрешность и намагниченность!


Проверим индукционный счетчик, с передаточным числом n = 400 r/kwh.

Для проверки включим электрическую лампочку мощностью Р =150Вт =0,15 кВт. Засекаем секундомером время пяти полных оборотов счетчика, получаем t`= 307 секунд. Вычисляем время одного оборота t = t`/5 = 307/5 = 61,4 секунды.
Производим расчет погрешности: Е = (0,15 х 61,4 х 400/3600 — 1)х100% = 2,33%. Получается счетчик работает с торможением на 2,33%.

Читайте так же:
Почему электросчетчик много мотает меркурий 201

Проверим электронный счетчик, n = 6400 imp/kWh.

Включаем лампочку мощностью Р = 100Вт = 0,1 кВт. Засекаем время от 1-го до 11-го импульса, получаем t`= 54,6 секунд. Время одного интервала между импульсами t = t`/10 = 54,6/10 = 5,46 секунды.
Производим расчет погрешности работы электросчетчика:
Е = (0,1 х 5,46 х 6400/3600 — 1)х100% = — 2,93%.
Так как погрешность получилась отрицательная, значит счетчик работает с опережением на 2,93%.


Плата за электричество с каждым годом все возрастает и постепенно становится отдельной статьей расходов семейного бюджета.

При этом существует большая вероятность того, что счета могут быть намного завышены по причине неисправности энергомера, установленного в квартире. Чтобы это подтвердить документально, необходимо подавать заявление в управляющую компанию, долго ждать, после чего еще оплачивать услуги специалистов.

При этом нет гарантии что мастер озвучит реальный результат обследования, так как представляет организацию, незаинтересованную в снижении суммы платежей. Проверку трехфазного счетчика электроэнергии можно провести самостоятельно, воспользовавшись одним из доступных способов.
