Механический счетчик времени наработки

Счетчики времени наработки СВН

с цифровым светодиодным индикатором с электромеханическим индикатором

  • высокая точность
  • цифровой светодиодный индикатор
  • герметичный корпус
  • взаимозаменяемость с электромеханическими счетчиками

Электронные цифровые счетчики времени наработки типа СВН предназначены для измерения и отображения в цифровом виде времени наработки автотракторной и строительно-дорожной техники, различных электроустановок (станков, холодильных агрегатов, компрессоров, автономных электростанций и др.) для своевременного проведения их технического обслуживания и контроля выработки ресурса.

Подсчет осуществляется в часах реального времени и отображается на цифровом светодиодном индикаторе в целых и десятых долях часа. При отсутствии напряжения питания информация о наработке сохраняется в энергонезависимой памяти счетчика.

Имеют широкий диапазон напряжений питания (от 10 до 36 В постоянного тока) и могут применяться в автотранспортной технике с напряжением бортовой сети 12 или 24 В.

Работоспособны в широком диапазоне температур (от минус 40 до +70 °С) и имеют герметичное исполнение IP65.

По установочным размерам и электрическим подключениям счетчики полностью взаимозаменяемы с электронно-механическими счетчиками.

Выпускаемые модификации

МодификацияОписание
В счетчике СВН-2-3.1 подсчет и отображение времени производится постоянно при наличии напряжения питания.
В счетчике СВН-2-01-3.1 подсчет времени производится только при наличии постоянного или переменного напряжения на дополнительном входе (для подсчета времени наработки только при работающем двигателе или только в определенном режиме работы установки).
В счетчике СВН-2-02-3.1 подсчет времени производится при наличии только переменного напряжения на дополнительном входе (например, переменного напряжения генератора или датчика оборотов в автомобиле), что затрудняет несанкционированную «намотку» наработки.

Основные технические данные

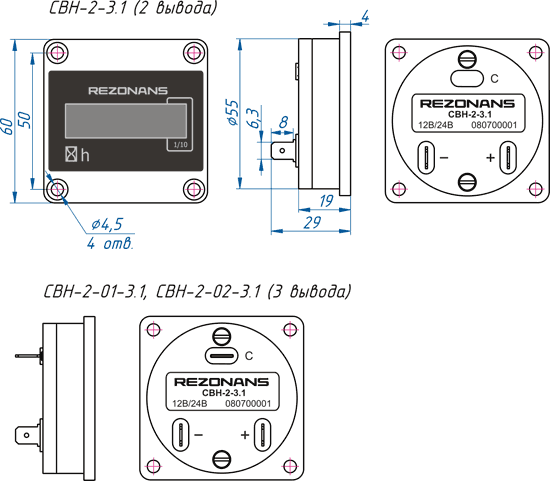

Габаритные и присоединительные размеры

  • высокая точность
  • шестиразрядный электромеханический индикатор
  • пыле-брызгозащитный корпус
  • взаимозаменяемость с цифровыми светодиодными счетчиками

Электромеханические счетчики времени наработки типа СВН предназначены для измерения и отображения в цифровом виде времени наработки автотракторной и строительно-дорожной техники, а также различных электроустановок (станков, холодильных агрегатов, компрессоров, автономных электростанций и др.) для своевременного проведения их технического обслуживания и контроля выработки ресурса.

Подсчет осуществляется в часах реального времени и отображается на электромеханическом индикаторе в целых и десятых долях часа.

Имеют широкий диапазон напряжений питания (от 10 до 32 В постоянного тока) и могут применяться в автотранспортной технике с напряжением бортовой сети 12 или 24 В.

Работоспособны в широком диапазоне температур (от минус 40 до +55 °С) и имеют пылезащитное исполнение IP5х.

По установочным размерам и электрическим подключениям счетчики полностью взаимозаменяемы с цифровыми счетчиками.

СЧЕТЧИК МОТОЧАСОВ МЕХ 7 ЦИФР

Официальный дилер продукции Schneider Electric (№2018008).
Товар с гарантией производителя.

  • Наличие нет в наличии
  • Склад производителя от 2-х недель 23 шт.
  • Артикул XBKH70000004M
  • Серия Компоненты управления

Характеристики

Степень защиты (IP)IP65
ЗаземлениеЦифровой (-ая)
Макс. толщина стены для монтажа, мм10
Тип привода/двигателяСинхронный часовой механизм (50Гц)
Точность хода в сутки, с
Диаметр отверстия в панели, мм
Способ монтажаНа панель
Тип напряженияAC (перемен.)
Частота напряжения на входе, Гц50
Количество разрядов7
Функция сбросаНет (без)
Вход. напряжение, В24
Область чувствительности, ч100 000
Текущая индикацияДа
Высота передней панели, мм48
Ширина передней панели, мм48
Высота, мм48
Ширина, мм48
Количество модулей
Глубина установочная (встраив.), мм63

Показать все характеристики

24В. серия продукта: Zelio Count — тип устройства или его аксессуаров: счетчик часов — размер: 48 x 48 mm — технологический тип: электромеханическое. Преимущества: Признанная точность. Простота и скорость сборки гарантирует оптимальную конфигурацию для пользователя. Обширный выбор вводов счетчиков контактного или транзисторного типа, частоты и LCD- или LED-дисплеев позволяют адаптировать решение в зависимости от сферы применения. применения: — Промышленность и строительная отрасль: распределительное оборудование в простых станках, управление технологическими процессами, Пуск и контроль оборудования водоочистки..

Купить данный товар в Москве по цене 2109 руб. или аналогичный товар из каталога универсальных измерителей вы можете в нашем интернет-магазине.

CLG-03, Счетчик времени наработки

Описание

Назначение
CLG-03 является программируемым, многофункциональным электронным счетчиком, предназначен для подсчета времени работы подключенных устройств или систем в диапазоне от 1 до 999 999 часов, что соответствует максимальному периоду в 114 лет. Время работы подсчитывается по индивидуальной программе, установленной потребителем. После достижения граничных значений счетчик подкорректирует их в соответствии с выбранной программой.

Область применения
Для подсчета времени работы подключенных устройств или систем в диапазоне от 1 до 999 999 часов.

Принцип работы
Подсчет времени действия управляющего импульса.

В этом режиме потребитель устанавливает заданное значение времени , при этом счетчик постоянно считает время, когда на вход подается управляющее напряжение(импульс). Пропадание напряжения на управляющем входе приводит к остановке счетчика, а его очередной запуск наступит в момент, когда на входе снова появится управляющее напряжение. При достижении заданного значения произойдет переключение реле (контакт замкнут ), а также остановка подсчета времени. Одновременно на дисплее появится надпись STOP, а подсветка дисплея троекратно моргнет.
Начало нового цикла возможно лишь после обнуления счетчика с помощью панели управления (через нажатие кнопки RESET) , или с помощью внешнего обнуляющего входа. Чтобы обезопасить устройство от случайных сбросов счетчика, обнуляющий сигнал активизируется лишь после трех секунд после нажатия кнопки RESET , или после подачи сигнала на обнуляющий вход. Это не касается работы в режиме петли, где обнуление возможно только через внешний обнуляющий сигнал, а время действия импульса не может быть меньше, чем десять секунд.
Подсчет времени между двумя импульсами.
В этом режиме счетчик подсчитывает время между двумя очередными импульсами ,подаваемыми на вход. С появлением импульса начинается отсчет времени работы. Очередной импульс останавливает подсчет и переводит счетчик в режим ожидания. Следующий такой импульс вновь запускает счетчик и время работы продолжает подсчитываться дальше. В момент достижения в счетчике заданного потребителем значения наступает изменение состояния выходного реле (контакт замкнут ), а также остановка подсчета времени. Одновременно на дисплее появляется надпись STOP, а подсветка дисплея троекратно моргнет.
Начало нового цикла возможно лишь после обнуления счетчика на панели управления (через нажатие кнопки RESET), или с помощью внешнего обнуляющего входа. Чтобы обезопасить устройство от случайного сброса состояния счетчика, обнуляющий сигнал активизируется лишь после трех секунд после нажатия кнопки RESET, или после подачи сигнала на вход. RESET. Это не касается работы в режиме петли, где обнуление возможно только через внешний обнуляющий сигнал, а время действия импульса не может быть меньше десяти секунд.

Особенности:
— Программирование и контроль работы осуществляется при помощи панели управления;
— наличие входов счетчика, использующих сигнал DC или сигнал AC 50Гц;
— подсчет времени на увеличение без установки граничного значения;
— устанавливаемое значение счетчика PRÓG(Порог) в диапазоне1÷ 999 999, соответствующее конечному значению времени работы, которое должно быть подсчитано в каждом цикле;
— функция “обратного отсчета” от заданного значения , с сигнализацией значения ”ноль” (напp. 9999→0);
— подсчет времени работы при подаче напряжения (наличие напряжения на управляющем входе);
— подсчет времени работы между двумя импульсами, поданными на управляющий вход;
— подсчет времени на увеличение до установленного порогового значения;
— вход внешнего обнуляющего сигнала RESET;
— автоматическое обнуление локального счетчика (работа в замкнутом цикле) с возможностью установки выбранного состояния реле;
— выход реле, сигнализирующий достижение заданного значения счетчика (контакт 1P 8A)
— выбор состояния контактов реле: импульс в заданном промежутке времени; смена положения ВКЛ→ВЫКЛ или ВЫКЛ→ВКЛ;
— запоминание состояния счетчика при пропадании напряжения питания;
— блокировка доступа в программируемое меню с помощью кода PIN;
— установка режима подсветки дисплея;
— возможность программирования меню на трех языках: польском, английском или русском.

Сроки доставки

Выберите регион , чтобы увидеть способы получения товара.

Инструкция-схема экономии на ремонте при помощи счётчика моточасов

С вами снова инженер Рик, и сегодня речь пойдёт о счётчиках моточасов — устройствах, которые позволяют оценить ресурс техники по оборотам двигателя, времени работы, нагрузке и другим параметрам.

Счётчик моточасов — это очень интересное и полезное устройство, которое определяет фактический износ двигателя, что позволяет точнее планировать его техническое обслуживание.

Пример счетчика моточасов 12-24 В

Конструкция счётчика моточасов проста и включает часы, привод счётчика, индикатор, устройство регистрации работы двигателя и память для хранения регистрируемых данных.

При запуске двигателя включаются часы, а после его остановки счётчик прекращает работу, сохраняя накопленные данные. Счётчик может включаться по подаче напряжения, по электромагнитному импульсу с высоковольтных проводов, по сигналу с электронного блока управления двигателем, с помощью механического привода и т. п.

Почему моточас, а не пробег или время работы?

В современных автомобилях регламентные сроки технического обслуживания определяются показаниями одометра — счётчика пробега. Но пробег даёт объективную информацию не для всех узлов и агрегатов — скорее, данные одометра больше подходят для оценки состояния трансмиссии, подвески и тормозной системы.

Дают ли цифры пробега состояние двигателя и электрооборудования, при условии, что большую часть времени эксплуатации автомобиль передвигался в пробках?

Пример счетчика моточасов с защитой IP65 12-24 В

Только с помощью наработки моточасов можно оценивать техническое состояние сельскохозяйственной и строительной техники, генераторов, лодочных моторов и других подобных устройств.

Так как счётчик моточасов регистрирует обороты двигателя, то это можно использовать в алгоритмах расчёта. Для примера: один моточас трактора — это работа двигателя на холостом ходу в течение 60 минут. При нагрузках моточас сокращается: обычная нагрузка соответствует 40, а интенсивная — 20 минутам работы трактора. При нагрузке двигатель изнашивается быстрее, и счётчик моточасов это отлично показывает.

Аналогичный результат даёт сравнение легкового автомобиля, эксплуатируемого в городских условиях (пробки, высокая температура окружающего воздуха, пыль и т. п.) и условиях загородной трассы. Средняя скорость по городу составляет 30-40 км/ч. По загородной трассе автомобиль за то же время проедет расстояние в три раза больше, при этом оба двигателя совершат одинаковое количество работы.

Не значит ли это, что регламент замены масла «по пробегу» не отражает истинного соотношения нагрузки на двигатель?

Экономия на ремонте и обслуживании

Счётчик моточасов можно рассматривать как устройство контроля нагрузки на технику. Надёжность и экономичность двигателей мотоблоков, катеров, квадроциклов и промышленных установок напрямую связана со своевременностью обслуживания.

При эксплуатации техники встречаются следующие ситуации, которые приводят к затратам:

  • Ранняя смена технических жидкостей. Масло, антифриз и другие технические жидкости (ТЖ) рассчитаны на определённый срок эксплуатации. Ранняя смена ТЖ означает, что не использован весь её ресурс, в результате чего затраты на обслуживание увеличиваются.
  • Поздняя замена технических жидкостей. В этом случае двигатель работает на износ, используя ТЖ, которая утратила свои свойства. Такая ситуация сокращает срок жизни двигателя и приводит к увеличению затрат на покупку запчастей.

Вывод прост: логично организовать замену ТЖ по моточасам. Для сертифицированных автомасел, тормозной и охлаждающей жидкостей, интервалы замены часто указываются в моточасах для режимов «трасса» и «пробки».

Как выбрать счётчик моточасов

На сегодняшний момент предлагаемые модели счётчиков моточасов компании «Приборэнерго» выпускаются с разной степенью защиты по корпусу или клеммам ( определяется ГОСТ 14254-96), разной высотой цифр индикатора и возможностями просмотра накопленных данных. Все модели имеют два режима работы: измерение и режим индикации. Модели WTM-01, WTM-20 и WTM-10 IP65 выпускаются с модификацией, позволяющей просматривать данные через защищённую сеть Wi-Fi, компьютер или смартфон.

В процессе эксплуатации счётчики моточасов производства «Приборэнерго» не требуют специального обслуживания. Подробные сведения о технической эксплуатации можно найти в инструкции.

Счетчик моточасов с креплением на DIN-рейку 12-24 В

Инструкция по установке и схемы подключения счётчика моточасов

Перечисленные выше модели «Приборэнерго» могут устанавливаться на монтажную 35 мм рейку-DIN или на ровную поверхность. Чтобы установить на ровную поверхность, необходимо раздвинуть замок.

Панель управления счетчика моточасов 12-24 В

Подключение устройства выполняется с передней панели. На лицевой панели счётчиков предусмотрены клеммы «ноль N», вход «Счёт L1», вход «Индикация L2». Режим измерения включается при подаче питания на вход «Счёт L1», счётчик начинает подсчёт количества включений и времени наработки.

Режим индикации текущей наработки отображается в часах. При подаче питания на вход «Индикация L2» счётчик показывает число включений, текущую и общую наработку в моточасах, и напряжения на входе с интервалом в 3 секунды. Данные можно обнулять, сбрасывая накопленные показания.

Схема подключения счетчика моточасов 12-24 В по инструкции

С другими примерами схем подключения вы можете ознакомиться в паспортах конкретных счетчиков моточасов (пример см. ниже).

Счётчик моточасов — это простой и универсальный прибор, позволяющий вести регистрацию времени наработки двигателя, использовать полученные данные для своевременного технического обслуживания и экономии.

Счётчики моточасов востребованы во многих областях промышленности — их ставят на компрессорные станции, дизель-генераторы, приводы конвейеров, станки и спецтехнику, автомобили, лодочные моторы, различные двигатели/моторы, мотоблоки, мотоциклы, генераторы, питбайки, дизельные двигатели, погрузчики и другая различная техника.

Функциональные возможности счётчиков позволяют оценивать время работы и количество оборотов, регистрировать крутящий момент силового агрегата, при этом электронные и цифровые устройства могут иметь множество дополнительных функций.

Установка счётчика моточасов — это недорогой и простой способ избежать лишних финансовых затрат и продлить срок эксплуатации техники.
