Контроллер для водяного счетчика

Цифровой Расходомер


Смысл заключается в том, чтобы из обычного бытового расходомера сделать цифровой.
Для этого понадобится:
— Расходомер СГВ-15
— Клей
— Датчик Холла
— КАбель

Для начала разберём расходомер и посмотрим как там всё устроено.
Сперва снимаем красный хомут отвёрткой, чуть поворачиваем и, он расщёлкивается. Пломба в виде наклейки срывается, не жалко.

После чего он разбирается до такого состояния

Дальше сложнее, нужно взять отверточку поуже и, вставив её в ямки на задней стороне «измерительной конструкции», надавить так, чтобы крышка расщёлкнулась. Таких ямочек 3 штуки.

Под крышкой находятся несколько передаточных шестерёнок и сам счётчик

Вот так выглядят внутренности без шестирёнок

Эти две отметины в центре я сделал, так чтобы они находились на одной прямой проходящей через центр окружности, и при этом не находились бы под шестерёнками. Размечал я таким вот колёсиком, но у вас его скорее всего не будет под рукой, поэтому разметить можно и обычной линейкой.

Далее берём датчики Холла и загибаем им ножки таким образом, чтобы они ровно лежали на верхней поверхности крышки, а торцом корпуса упирались бы в углубление крышки. Наверное лучше посмотреть на картинках — будет понятнее.

Губки плоскогубцев имеют как раз подходящую толщину, чтобы с их помощью можно было вымерять высоту загиба ножек датчиков.

Теперь капаем клей на урезанную сторону корпуса датчика, и крепим его напротив метки.

Важно теперь как можно сильнее прижать датчик к стенке, и не двигать его при этом(не всегда получается), тогда клей схватывается на века. При этом не имеет значения как долго вы его придавливаете, СИЛА > ВРЕМЯ.

Второй датчик приклеиваем тем же макаром.(Можно вообще обойтись 1 датчиком)
В итоге они должны расположится ровно друг на против друга, чтобы, когда вставляешь центральную шестерёнку с магнитом, между ней и датчиками был просвет.

Теперь нужно запараллелить выходы, и припаять к ним кабель.

Дополнительно креплю кабель термоклеем, на случай если за провод будут неистово дёргать.

Сверлим напротив кабеля отверстия в боковых стенках.

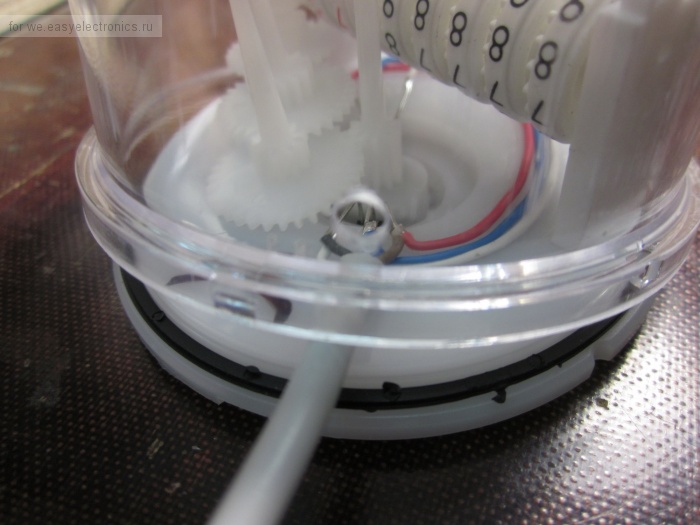

Всё готово, можно собирать

Проверяю я следующим образом: подключаю +, -, Out, с подтяжкой на +,
дую в трубку и смотрю ровные импульсы на осциллографе. Значит всё удачно, все танцуют. Хоть на выставку отправляй.

Датчик Холла использовался SS443A.
Обычно я ставлю 1 датчик, но этот расходомер должен был работать на очень низком расходе, поэтому для более частого срабатывания поставил 2. Пробовал ставить больше, до 6, но даже когда стоит 3 датчика они перекрывают друг друга и не дают импульсов, всегда держат низкий уровень сигнала.

  • расходомер
  • +6
  • 08 августа 2011, 21:51
  • akaChewy
  • 1

Комментарии ( 33 )

  • Melted_Metal
  • 08 августа 2011, 22:20
  • akaChewy
  • 08 августа 2011, 22:25
  • dansar
  • 08 августа 2011, 22:23
  • akaChewy
  • 08 августа 2011, 22:28
  • Episcop
  • 08 августа 2011, 22:32
  • akaChewy
  • 08 августа 2011, 23:08
  • Wraith
  • 08 августа 2011, 23:09
  • Episcop
  • 08 августа 2011, 23:18
  • Wraith
  • 08 августа 2011, 23:10
  • Episcop
  • 08 августа 2011, 23:20
  • akaChewy
  • 09 августа 2011, 08:32
  • Wraith
  • 09 августа 2011, 19:06
  • Telek
  • 09 августа 2011, 02:02
  • Wraith
  • 09 августа 2011, 02:32
  • Telek
  • 09 августа 2011, 09:13
  • akaChewy
  • 09 августа 2011, 10:08
  • Episcop
  • 09 августа 2011, 10:17
  • Ultrin
  • 10 августа 2011, 14:33
  • akaChewy
  • 09 августа 2011, 10:06
  • koer_nhk
  • 09 августа 2011, 04:56
  • clawham
  • 09 августа 2011, 09:38

Отлично получилось. А если сделать небольшую полукруглую печатную платку из тонкого текстолита на которой все будет запаяно, то туда же можно будет сунуть и какой-нибудь RF передатчик. Останется только вывести солнечную батарейку да небольшой аккамулятор запихать. Будет полностью автономный датчик для каких-нибудь наружных обьектов.

Перенес в «Умный дом»

  • DIHALT
  • 09 августа 2011, 09:40

Кстати эт моя идея… у мя на втором этаже второй год такая система стоит…
Просто стоит 200 литровая бочка закутанная в поролон и одеяла с тэном на киловатт
на выходе из бочки насос, сразу за насосом стоит подобный счетчик, из него идёт магистраль гарячей воды к раковине ванной второй раковине и стиралке, возле каждого потребителя естественно тройник… но и у последнего потребителя стоит тройник… и магистралька возвращается назад… приходит к насосу, там стоит ещё один счетчик электрифицированный и перепускной подрывной клапан на 2 килограмма

когда любой из потребителей открывает кран — вода самотёком проворачивает крыльчатку и запускается насос, насос качает воду раза в 3-4 быстрее чем может пропустить кран… потому открывается перепускной клапан и вода за доли секунды прогоняется через всю магистраль — в результате остывшая вода в трубе выгоняется назад в гарячую бочку и горячая вода в кране появляется с первой же секунды
теперь вопрос — зачем второй расходомер — а вот чтоб остановить насос… ведь когда кран закроют вода всё так же будет прогоняться от насоса по магистрале и тройникам и потом через перепускной клапан назад в бочку…
вот тут нам и нужен второй расходомер ведь расход подачи и возврата когда кран открыт — разные — возврата меньше…
а вот когда они сравняются — значить воды больше никому не надо — мотор глушится…

Читайте так же:
Акт по неисправности водяных счетчиков

дальше система измерения уровня воды…
тут какбы пром вариант проще
берем поплавок с грузилом грамм на 200 чтоб он ещё плавал и на ниточку-леску привязываем
в крышке бочки делаем под эту лесочку аккуратную дырочку и выпускаем лески наружу… сразу над дырочкоя ставим энкодер из мышки так, чтоб леска крутила вал… на другой конец лески грузик вешаем 150 грамм…
ещё понадобится моторчик, ещё лески, пара шкивочков и кусочек проволоки

ставим возле верха бочки на стерке шкивок через который проденем леску-второй контур) который будет по круту крутиться мотором снизу бочки… на одном из сторон этого колечка лески проволокой делаем захват-колечко и в него продевает измерительный конец лески-поплавка
суть в чём — когда надо измерить уровень воды абсолютный(при включении или раз в час для поправки погрешности) мы запускаем моторчик чтоб он поднял поплавок вверх(ну а наружный грузик опустил пониже) — дальше начинаем считат импульсы энкодера и когда они прекратятся — выключаем мотор, сбрасываем счетчик импульсов с энкодера и запускаем мотор в другую сторону… когда мотор упрется в самый наз(можно и по таймауту) вырубаем его — а в счетчике импульсов от энкодера мышки будем иметь количество импульсов свободного места от крышки до поверхности воды… один раз посчитав сколько всего импульсов для пустой бочки даст энкодер — будем всегда знать сколько в бочке воды

  • clawham
  • 09 августа 2011, 10:18

стоит 200 литровая бочка закутанная в поролон и одеяла с тэном на киловатт
