Активную или реактивную энергию считает счетчик

Л а б о р а т о р н а я р а б о т а № 2

АНАЛИЗ ГРАФИКОВ НАГРУЗОК ПО СЧЕТЧИКАМ

АКТИВНОЙ И РЕАКТИВНОЙ МОЩНОСТИ

Цель работы: Овладение методикой опытного построения графиков нагрузок, определение и анализ параметров и коэффициентов, характеризующих эти графики.

I. ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

Режимы работы потребителей электрической энергии не остаются постоянными, а непрерывно изменяются в течение суток, недель и месяцев года. Соответственно изменяется и нагрузка всех звеньев передачи и распределения электроэнергии и генераторов электрических станций. Изменение нагрузок электроустановок в течение времени принято изображать графически в виде графиков нагрузки.

Различают графики активных и реактивных нагрузок. По продолжительности графики нагрузки делятся на сменные, суточные и годовые.

В условиях эксплуатации изменения нагрузки по активной и реактивной мощности во времени представляют в виде ступенчатой кривой по показаниям счетчиков активной и реактивной мощности, снятым через одинаковые определенные интервалы времени (30 или 60 мин.).

Знание графиков нагрузки позволяет определять величину сечений проводов и жил кабелей, оценивать потери напряжения, выбирать мощности генераторов электростанций, рассчитывать системы электроснабжения проектируемых предприятий, решать вопросы технико-экономического характера и многое другое.

По суточным графикам нагрузки строятся годовые графики. Различают два типа годовых графиков. Первый – график изменения суточных максимумов нагрузки. Он дает возможность правильно запланировать вывод электрооборудования в ремонт. Второй тип – график по продолжительности, который строится по двум характерным суточным графикам предприятия (за зимние и летние сутки). Годовые графики по продолжительности используются в технико-экономических расчетах (при определении оптимального типа и мощности трансформаторов, генераторов станций, выборе вариантов электроснабжения и т. д.).

Графики нагрузок промышленных предприятий характеризуются следующими параметрами и коэффициентами:

1. Рм, Qм, Sм – максимумы соответственно активной, реактивной и полной мощностей нагрузок.

2. Рсм, Qсм – соответственно средняя активная и реактивная нагрузки за наиболее загруженную смену.

где Рi и Qi – текущие значения активной и реактивной мощности за наиболее загруженную смену (максимально загруженной считается смена с максимальным расходом активной энергии); n – количество измерений.

3. Рср, Qср, Sср – среднесуточные активная, реактивная и полная мощность нагрузки соответственно. Определяются аналогично среднесменным, только для суток.

4. Кз.а, Кз.р – коэффициенты заполнения графиков нагрузки активного и реактивного:

5. Ки – коэффициент использования установленной мощности потребителей. Обычно вычисляется для определенного промежутка времени:

– для наиболее загруженной смены:

где Руст – установленная мощность всех электроприемников, кВт.

6. Км – коэффициент максимума нагрузки (определяется для наиболее загруженной смены):

7. Средний за сутки коэффициент мощности:

.

8. Рэ, Qэ, Sэ – среднеквадратичные или эффективные активная, реактивная и полная нагрузки суточного графика:

, кВт,

где Р1, Р2, …, Рn – средняя нагрузка на интервалах времени между замерами показаний приборов; t1, t2, …, tn – временные интервалы между замерами.

Если интервалы между замерами одинаковы, то:

, кВт,

, кВар,

, кВ×А,

где n – число измерений; , и т.д.

9. kф – коэффициент формы графика, который определяется как отношение среднеквадратичной мощности к средней за рассматриваемый период времени:

, , .

10. Тм – число часов использования максимума активной нагрузки в год:

,

где Wа.г – потребленная за год активная энергия, кВт×ч

,

где Р1, Р2, …, Рn – средняя нагрузка на интервалах времени между замерами показаний приборов суточного графика нагрузки; t1, t2, …, tn – временные интервалы между замерами.

11. α – коэффициент сменности:

,

где Рср.г – среднегодовая активная нагрузка:

.

В настоящее время согласно действующему прейскуранту цен на электроэнергию № 09-01 применяются в основном две системы тарифов: одноставочный и двухставочный.

Под тарифами понимается система отпускных цен за электроэнергию, дифференцированных для различных групп потребителей.

Размеры тарифов устанавливаются региональными энергетическими комиссиями (РЭК).

Для одноставочных тарифов стоимость израсходованной электроэнергии, руб.,

где Wа– количество израсходованной предприятием электроэнергии, кВт×ч;

b –тарифная ставка за 1 кВт×ч, руб/кВт×ч.

По одноставочному тарифу оплата производится промышленными предприятиями с присоединенной мощностью до 750 кВ×А.

Одноставочные тарифы являются наиболее простыми при расчетах за потребленную электроэнергию. Но они имеют некоторые недостатки: при отключении потребителя в какой-то промежуток времени потребитель не несет расходов за электроэнергию в этот период. Энергосистема же постоянно держит в рабочем состоянии генерирующие мощности с сопровождающимися при этом издержками энергетического производства.

Читайте так же:
Правила для поверки счетчика

Энергосистема осуществляет электроснабжение ряда промышленных и других потребителей. Соответственно, график нагрузки энергосистемы имеет явно выраженный дневной и вечерний максимумы.

Особое значение для энергосистемы имеют вопросы снижения электрической нагрузки предприятий в часы максимума энергосистемы (с 8 до

11 ч и с 17 до 22 ч).

При использовании одноставочных тарифов потребитель не стимулируется к выравниванию суточного графика нагрузки и к снижению токов нагрузки в часы максимума энергосистемы, так как оплачивает только потребленную электроэнергию независимо от кривой графика ее потребления. Но предприятие, оплачивающее электроэнергию по одноставочному тарифу, обязано оплатить в 4-кратном размере израсходованную сверх лимита электроэнергию.

Двухставочный тариф применяется для промышленных предприятий с присоединенной мощностью более 750 кВ×А. Двухставочный тариф состоит из основной и дополнительной ставок.

За основную ставку принимается годовая плата за 1 кВт присоединенной (договорной) максимальной 30-минутной мощности предприятия, участвующей в максимуме нагрузки ЭС. Дополнительная ставка двухставочного тарифа предусматривает плату за израсходованную в киловатт-часах электроэнергию, учтенную счетчиками.

Стоимость электроэнергии по двухставочному тарифу, руб.:

где а – плата за 1 кВт заявленной (расчетной) мощности предприятия, участвующей в максимуме нагрузки энергосистемы, руб./г; b – стоимость

1 кВт×ч активной энергии по счетчику.

За нарушение договорных обязательств применяется система штрафов. За потребление сверхлимитной электроэнергии предприятие обязано оплатить надбавку в 6-кратном размере дополнительной ставки двухставочного тарифа. Превышение присоединенной мощности, заявленной в часы максимума энергосистемы, влечет за собой плату в 10-кратном размере основной ставки двухставочного тарифа за квартал, в котором произошло нарушение условий договора.

Кроме этого, энергосистема задает график работы компенсирующих устройств реактивной мощности, несоблюдение которого ведет к увеличению тарифа в размере 50 % за квартал, в котором отмечено нарушение этого графика.

В балансе реактивных нагрузок потери реактивной мощности в элементах системы электроснабжения промышленного предприятия достигают

20 %. Естественный коэффициент мощности электрических нагрузок различных промышленных предприятий изменяется в пределах cosjест= 0,7–0,9. Это означает, что предприятия потребляют реактивную мощность

Полные затраты на производство и передачу всей необходимой предприятию реактивной мощности от шин электростанций в большинстве случаев значительно больше, чем затраты на производство реактивной мощности непосредственно в системе электроснабжения предприятия. Поэтому экономически целесообразно от генераторов электростанций передавать часть реактивной мощности, а – компенсировать на шинах присоединения предприятия к энергосистеме.

Согласно «Правилам пользования электрической и тепловой энергией», предусматривается нормирование потребления реактивной мощности непосредственно в именованных единицах, т. е. наряду с нормированием потребления активной мощности нормируется и реактивная.

Учитывая необходимость постоянного поддержания оптимальных режимов в энергосистеме, реактивная мощность предприятий нормируется для периода максимальной активной нагрузки энергосистемы QЭ1 и для периода минимальной нагрузки QЭ2 . Значения QЭ1 и QЭ2 рассчитываются энергоснабжающей организацией по специальной методике и на каждый квартал указываются в договоре с предприятием на пользование электрической энергией.

Оптимальное значение потребляемой из сетей энергосистемы реактивной мощности QЭ1, задаваемое потребителю, определяет для него суммарную установленную мощность компенсирующих устройств.

Реактивная мощность счетчик электроэнергии. Счетчик, активной, реактивной мощности

Что такое активная и реактивная электроэнергия на счетчике

Главная Справочник Энциклопедия радиоинженера

«Справочник» — информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.

С одной стороны, работу тока можно легко посчитать, зная силу тока, напряжение и сопротивление нагрузки. До боли знакомые формулы из курса школьной физики выглядят так.

И здесь нет ни слова про реактивную составляющую.

С другой стороны, ряд физических процессов на самом деле накладывают свои особенности на эти расчёты. Речь идёт о реактивной энергии. Проблемы с пониманием реактивных процессов приходят вместе со счетами за электроэнергию в крупных предприятиях, ведь в бытовых сетях мы платим только за активную энергию (размеры потребления реактивной энергии настолько малы, что ими просто пренебрегают).

Чтобы понять суть физических процессов начнём с определений.

Читайте так же:
Счетчики пара ирга 2

Активная электроэнергия – это полностью преобразуемая энергия, поступающая в цепь от источника питания. Преобразование может происходить в тепло или в другой вид энергии, но суть остаётся одна – принятая энергия не возвращается обратно в источник.

Пример работы активной энергии: ток, проходя через элемент сопротивления, часть энергии преобразует в нагрев. Эта совершённая работа тока и является активной.

Реактивная электроэнергия – это энергия, возвращаемая обратно источнику тока. То есть ранее полученный и учтённый счётчиком ток, не совершив работы, возвращается. Помимо прочего ток совершает скачок (на короткое время нагрузка сильно возрастает).

Тут без примеров сложно понять процесс.

Самый наглядный – работа конденсатора. Сам по себе конденсатор не преобразует электроэнергию в полезную работу, он её накапливает и отдаёт. Конечно, если часть энергии всё-таки уходит на нагрев элемента, то её можно считать активной. Реактивная же выглядит так:

1. При питании ёмкости переменным напряжением, вместе с увеличением U растёт и заряд конденсатора.

2. В момент начала падения напряжения (второй четвертьпериод на синусоиде) напряжение на конденсаторе оказывается выше, чем у источника. И поэтому конденсатор начинает разряжаться, отдавая энергию обратно в цепь питания (ток течёт в обратном направлении).

3. В следующих двух четвертьпериодах ситуация полностью повторяется, то только напряжение меняется на противоположное.

Ввиду того, что сам конденсатор работы не совершает, принимаемое напряжение достигает своего максимального амплитудного значения (то есть в √2=1,414 раза больше действующего 220В, или 220·1,414=311В).

При работе с индуктивными элементами (катушки, трансформаторы, электродвигатели и т.п.) ситуация аналогична. График показателей можно увидеть на изображении ниже.

Рис. 2. Графики показателей

Ввиду того, что современные бытовые приборы состоят из множества разных элементов с «реактивным» эффектом питания и без него, то реактивный ток, протекая в обратном направлении, совершает вполне реальную работу по нагреву активных элементов. Таким образом, реактивная мощность цепи – по сути выражается в побочных потерях и скачках напряжения.

Очень сложно отделить один показатель мощности от другого при расчётах. А система качественного и эффективного учёта стоит дорого, что, собственно, и привело к отказу от измерения объёма потребления реактивных токов в быту.

В крупных коммерческих объектах наоборот, объем потребления реактивной энергии намного больше (из-за обилия силовой техники, снабжаемой мощными электродвигателями, трансформаторами и другими элементами, порождающими реактивный ток), поэтому для них вводится раздельный учёт.

Как считается активная и реактивная электроэнергия

Большинство производителей счётчиков электроэнергии для предприятий реализуют простой алгоритм.

Здесь из полной мощности S отнимается активная мощность P (в облегчённом для понимания виде).

Таким образом, производителю не обязательно организовывать полностью раздельный учёт.

Что такое cosϕ (косинус фи)

Ввиду того, что большой объем фактически паразитных реактивных токов нагружает сети поставщика электроэнергии, последние стимулируют потребителей снижать реактивную мощность.

Для числового выражения соотношения активной и реактивной мощностей применяется специальный коэффициент – косинус фи.

Вычисляется он по формуле.

Где полная мощность – это сумма активной и реактивной.

Чем ближе показатель к единице, тем меньше паразитной нагрузки на сеть.

Такой же коэффициент указывается на шильдиках электроинструмента, оснащённого двигателями. В этом случае cosϕ используется для оценки пиковой потребляемой мощности. Например, номинальная мощность прибора составляет 600 Вт, а cosϕ = 0,7 (средний показатель для подавляющего большинства электроинструмента), тогда пиковая мощность, необходимая для старта электродвигателя будет считаться как Pномин / cosϕ, = 600 Вт / 0,7 = 857 ВА (реактивная мощность выражается в вольт-амперах).

Применение компенсаторов реактивной мощности

Чтобы стимулировать потребителей эксплуатировать электросеть без реактивной нагрузки, поставщики электроэнергии вводят дополнительный оплачиваемый тариф на реактивную мощность, но оплату взимают только если среднемесячное потребление превысит определённый коэффициент, например, при соотношении полной и активной мощностей составит свыше 0,9, счёт на оплату реактивной мощности не выставляется.

Для того, чтобы снизить расходы, предприятия ставят специальное оборудование – компенсаторы. Они могут быть двух видов (в соответствии с принципом работы):

  • Ёмкостные;
  • Индуктивные.

Дата публикации: 25.04.2018

Мнения читателей

Нет комментариев. Ваш комментарий будет первый.
Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Читайте так же:
Счетчик времени до дома

Счетчик реактивной энергии

Подробности Категория: Электрика Опубликовано 26.04.2016 12:35 Автор: Admin

Многим известен такой термин, как электрическая реактивная энергия. Для восприятия обычного человека – это довольно сложное понятие. Поэтому в первую очередь, необходимо выяснить все отличительные черты реактивной и активной энергий. Наиболее важным отличием реактивной энергии является то, что возникновение ее возможно только в сетях, характеризующимися переменным током. В соединения с постоянным током данной энергии быть не может. Так происходит из-за ее природных особенностей.

В основном, счетчик реактивной энергии представляет собой некоторое цифровое устройство, работа которого заключается в том, что он преобразовывает мощность в сигнал аналогового характера, который в дальнейшем перевоплощается в электрические импульсы. Их сумма и значит количество потребляемой электроэнергии. Данный прибор состоит из корпуса, выполненного из пластмассы. В нем устанавливается три трансформатора и плата, в которую встроен блок учета. Снаружи данного устройства крепятся светодиодные лампочки, а также экран жидкокристаллической структуры.

Электричество переменного характера идет к потребителям от производящих мощностей через несколько трансформаторов понижающего действия, конструкция которых выполнена так, что в нем распределены обмотки повышенного и пониженного напряжения. Если сказать точнее, то между данными обмотками не существует непосредственного физиологического контакта, но, несмотря на это, электричество проходит по заданному пути.

Данному явлению существует очень простое объяснение. Передача электроэнергии осуществляется через воздушное пространство с помощью своего электромагнитного поля. А, как известно, воздух является превосходным диэлектриком. Данное электромагнитное поле является переменным, и поэтому появляется поочередно в каждой из существующих обмоток трансформатора и всегда пересекает противоположную обмотку, не имея с ней прямого контакта, создает в ее сетях электродвигательную силу.

Коэффициент полезного действия в сегодняшних трансформаторах довольно высокий, и благодаря этому, потери электрической энергии очень маленькие и вся имеющиеся сила непостоянного тока с первой обмотки переходит на вторую. Такая же работа происходит и в конденсаторе. Только здесь главную роль играет электрическое поле.

Такие величины, как индуктивность и емкость, создают реактивную энергию, которую в каждый период времени отдают источнику непостоянного тока некоторую часть энергии. Накопление и отдача данной энергии не позволяют спокойному течению активной энергии, поэтому она выполняет все количество нужной работы в сетях, преобразуясь при этом механическую либо тепловую работы.

Потребители, у которых создается большое количество индуктивной нагрузки, применяют специальные устройства, которые называются конденсаторами. Делается это для того, чтобы компенсировать и максимально уменьшить противодействие реактивной энергии. Данная энергия значительно влияет на величину все потерь электроэнергии. Стоит заметить, что она может отрицательно сказаться и на совместимости электромагнитного характера всех имеющихся приборов. Поэтому возникает необходимость контроля за ее количеством.

Чаще всего данная проблема возникает на промышленных предприятиях. Для того чтобы наладить работу электрически сетей проводится установка датчиков, которые отдельно считают активную и реактивную энергии: счетчик активной энергии и счетчик реактивной энергии. Счетчик реактивной энергии в трехфазных электрических сетях выдает данные в двух величинах: вольты и амперы.

В наше время часто проводится установка универсальных счетчиков, которые способны выполнять измерения и активной, и реактивной энергий. Это позволяет значительно сэкономить денежные средства. В основу данных приборов заложены микропроцессоры, и благодаря этому, они воспринимают мгновенные значения.

Добавить комментарий

Описание

Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением. Для получения количества потребляемой энергии производится вычисление мощности с последующим интегрированием ее значения по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.

Во входных измерительных цепях напряжения счетчика используются прецизионные делители напряжения, а во входных измерительных цепях токов фаз и тока нейтрали -трансформаторы тока.

Питание электронной схемы счетчика производится от контролируемой сети. Для поддержания хода часов счетчика и сохранности накопленных данных при отсутствии напряжения в контролируемой сети предусмотрена работа счетчика от встроенного литиевого гальванического элемента с напряжением 3 В. В счетчике реализовано несколько рабочих и сервисных функций: контроля вскрытия крышки счетчика/зажимной платы, температуры, магнитного поля, дифференциального тока, дополнительные реле управления нагрузкой.

В состав счетчика могут входить дополнительные устройства — коммуникационные модули, которые устанавливаются под крышку зажимной платы.

Читайте так же:
Замена сип до счетчика

Основной коммуникационный канал счетчика — PLC, опционально поддерживаются дополнительные коммуникационные каналы GSM/GPRS, M-bus.

Счетчик оснащен сигнальными светодиодами (для активной и реактивной энергии), расположенными на его передней панели.

Жидкокристаллический дисплей может быть символьным, кодовым, кодовосимвольным.

Оптический порт, расположенный на лицевой панели счетчика предназначен для связи со счетчиком во время его обслуживания после продажи, для прямого обмена данными и параметризации счетчика.

Типы исполнения счетчика, имеют условное обозначение на щитке (шильдике) и паспорте счетчика конкретной модификации в виде буквенно-цифровой комбинации, определяемой при заказе счетчика.

В случае отсутствия съёмного модуля связи соответствующий символ не указывается. Встроенный цифровой интерфейс RS-485 и оптопорт присутствуют в счетчике вне зависимости от установленного или отсутствующего съемного модуля связи.

Модификации счетчиков: ТЕ73 S-1-0; ТЕ73 S-1-3; ТЕ73 S-2-3; ТЕ73 S-0-1; ТЕ73 S-0-0; ТЕ73 S-0-2; ТЕ73 SP-2-3; ТЕ73 SI-1-1; ТЕ73 SR-2-3.

Общий вид счетчика приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Активную или реактивную энергию считает счетчик

ЧТО ТАКОЕ ПОЛНАЯ, АКТИВНАЯ И РЕАКТИВНАЯ МОЩНОСТЬ? ОТ СЛОЖНОГО К ПРОСТОМУ.

В повседневной жизни практически каждый сталкивается с понятием «электрическая мощность», «потребляемая мощность» или «сколько эта штука «кушает» электричества». В данной подборке мы раскроем понятие электрической мощности переменного тока для технически подкованных специалистов и покажем на картинке электрическую мощность в виде «сколько эта штука кушает электричества» для людей с гуманитарным складом ума :-). Мы раскрываем наиболее практичное и применимое понятие электрической мощности и намеренно уходим от описания дифференциальных выражений электрической мощности.

ЧТО ТАКОЕ МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА?

В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна. Прямой расчёт среднего значения мощности требует интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток изменяются периодически, среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода. На практике наибольшее значение имеет расчёт мощности в цепях переменного синусоидального напряжения и тока.

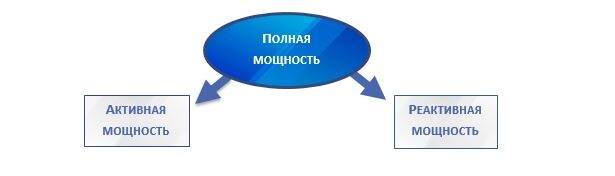

Для того, чтобы связать понятия полной, активной, реактивной мощностей и коэффициента мощности, удобно обратиться к теории комплексных чисел. Можно считать, что мощность в цепи переменного тока выражается комплексным числом таким, что активная мощность является его действительной частью, реактивная мощность — мнимой частью, полная мощность — модулем, а угол φ (сдвиг фаз) — аргументом. Для такой модели оказываются справедливыми все выписанные ниже соотношения.

Активная мощность (Real Power)

Единица измерения — ватт (русское обозначение: Вт, киловатт — кВт; международное: ватт -W, киловатт — kW).

Среднее за период Τ значение мгновенной мощности называется активной мощностью, и

выражается формулой:

Реактивная мощность (Reactive Power)

Единица измерения — вольт-ампер реактивный (русское обозначение: вар, кВАР; международное: var).

Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду.

Необходимо отметить, что величина sin φ для значений φ от 0 до плюс 90° является положительной величиной. Величина sin φ для значений φ от 0 до минус 90° является отрицательной величиной. В соответствии с формулой

реактивная мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный характер), так и отрицательной (если нагрузка имеет активно-ёмкостный характер). Данное обстоятельство подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято говорить, что оно её потребляет, а когда отрицательную — то производит, но это чистая условность, связанная с тем, что большинство электропотребляющих устройств (например,асинхронные двигатели), а также чисто активная нагрузка, подключаемая через трансформатор, являются активно-индуктивными.

Синхронные генераторы, установленные на электрических станциях, могут как производить, так и потреблять реактивную мощность в зависимости от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование заданного уровня напряжения сети. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности.

Читайте так же:
Счетчик импульсов си30 подключение

Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения

Полная мощность (Apparent Power)

Полная мощность имеет практическое значение, как величина, описывающая нагрузки, фактически налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, линии электропередачи), так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому полная мощность трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.

Визуально и интуитивно-понятно все вышеперечисленные формульные и текстовые описания полной, реактивной и активной мощностей передает следующий рисунок 🙂

Специалисты компании НТС-групп (ТМ Электрокапризам-НЕТ) имеют огромный опыт подбора специализированного оборудования для построения систем обеспечения жизненно важных объектов бесперебойным электропитанием. Мы умеем максимально качественно учитывать множество электрических и эксплуатационных параметров, которые позволяют выбрать экономически обоснованный вариант построения системы бесперебойного электропитанияс применением стабилизаторов напряжения, топливных электростанций, источников бесперебойного питания и др. сопутствующего оборудования.

Обоснованность предъявления к потребителю оплаты стоимости реактивной мощности

Для начала следует определиться – что такое реактивная мощность и почему энергокомпании настаивают на ее оплате.

Подаваемая потребителю полная мощность состоит из активной мощности, идущей на полезную работу, и реактивной мощности, которая не идет на полезную работу.

Таким образом, реактивную мощность можно определить как потери: чем больше значение реактивной мощности – тем большее количество электрической энергии сетевая организация должна передать, чтобы электроустановки потребителя выполняли полезную работу.

В такой ситуации было бы логичным, если бы на потребителя ложились дополнительные издержки, связанные с компенсацией затрат по передаче большего объема электрической энергии. Нормы действующего законодательства также придерживаются схожей логики.

Например, Правилами недискриминационного доступа к услугам по передаче электрической энергии (далее – ПНД) предусматривается, что:

  • потребитель обязан поддерживать в надлежащем техническом состоянии принадлежащее ему оборудование, обеспечивающее регулирование реактивной мощности;
  • потребитель обязан поддерживать на границе балансовой принадлежности показатели качества энергии, в том числе соблюдать установленное договором соотношение потребления активной и реактивной мощности;
  • сетевая организация обязана определять значения соотношения активной и реактивной мощности для отдельных энергопринимающих устройств, в отношении которых заключен договор и где документами о технологическом присоединении предусмотрены требования к регулированию реактивной мощности.

В соответствии с п.16 ПНД предусмотрено, что в случае отклонения потребителя услуг от установленных договором значений соотношения потребления активной и реактивной мощности – потребитель обязан уплатить услуги по передаче электрической энергии с учетом повышающего или понижающего коэффициента, устанавливаемого в соответствии с действующими методическими указаниями, утвержденными органом, уполномоченным в области тарифного регулирования.

Принятые и действующие в настоящее время методические указания распространяются только на потребителей, присоединенных к сетям единой национальной (общероссийской) электрической сети. На других потребителей они не распространяются.

Соответственно, на уровне нормативного регулирования применение повышающих (понимающих) коэффициентов в большинстве случаев не представляется возможным, а попытки таких действий со стороны энергокомпаний квалифицируются как злоупотребления, нарушающие антимонопольное законодательство.

В такой ситуации важное значение приобретают условия, согласованные и включенные в договоры энергоснабжения с потребителями, которые позволяют энергокомпаниям заявлять о нарушении соотношения активной и реактивной мощности и требовать компенсации в связи с данным нарушением.

В то же время наблюдается много ситуаций, когда договоры энергоснабжения не содержат необходимых условий. Например, параметры соотношения активной и реактивной мощности выведены в отдельное приложение к договору, которое стороны просто-напросто не подписали.

В такой ситуации, действия по взиманию платы за реактивную мощность с потребителя – неправомерны и потребитель вправе игнорировать соответствующие требования по оплате, что, в свою очередь, составляет экономию потребителя.

Правильная оценка существующих договорных условий с энергокомпанией в части необходимости оплаты стоимости реактивной мощности – одно из нескольких направлений в процедуре оптимизации, предлагаемой ООО «ЦПО групп» своим клиентам /energetika-optimizatsiy

Благодаря этой процедуре предприятия имеют реальный шанс существенно сэкономить на затратах по электроэнергии.
